德州仪器基于SN761633的FM收音机解决方案

　　TI 公司的SN761633 是单片FM立体声收音机接收器和发送器，频率范围从76 MHz 到108 MHz，广泛用于手提媒体播放器 （PMP），MP3 播放器和个人导航设备。

　　本文介绍了SN761633的主要性能，功能方框图以及应用电路图。

　　The SN761633 is an FM radio receiver and transmitter IC for portable audio players.The circuit consists of a stereo FM radio receiver and FM transmitter， and is available in a small-outline package.

　　主要特性：

　　·Single-Chip FM Stereo Radio and Transmitter

　　·FM Stereo MPX ［Receive （Rx）， Transmit （Tx）］

　　·Frequency Range 76 MHz to 108 MHz （Rx， Tx）

　　·Low Supply Current

　　·Rx： 11.5 mA （VCC = 3 V， No RF Input）

　　·Tx： 13 mA （VCC = 3 V， No Audio Input，

　　·RTX = Open）

　　·32.768-kHz Crystal

　　·I2C Interface

　　·MPX Output for RDS （Rx）

　　·Seek Tuning （Rx）

　　·RFAGC （Rx）

　　·RF Auto-Power Control （Tx）

　　·Pilot Cancel （Rx）

　　·Sixth-Order 15-kHz LPF （Tx）

　　·Programmable De/Pre-Emphasis （50/75 µs）

　　·Pilot Out （Tx）

　　·General-Purpose External Input （Tx）

　　·High Power Selectable RF Output （Tx）

　　·–7/–3/1/4 dBm

　　·High Cut Control （HCC）， Stereo Noise Control （SNC） （Rx）

　　·Soft Mute （Rx）

　　·VCC = 2.5 V to 4 V

　　·40-Pin QFN Package

　　应用：

　　·手提媒体播放器

　　·MP3 播放器

　　·个人导航设备

　　图1SN761633方框图

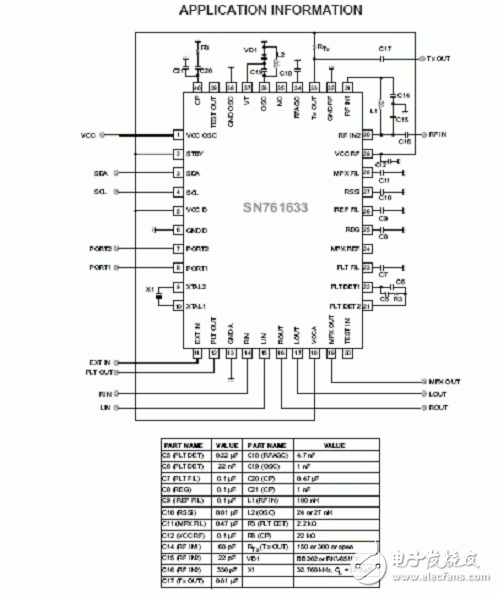

　　图2 SN761633应用电路图
