详细介绍磁性编码器的工作原理

磁性编码器是一种常见的测量装置，用于测量物体的位置和运动。它可以通过检测磁性材料的变化来进行精确的测量。本文将详细介绍磁性编码器的工作原理。

磁性编码器主要由两部分组成：磁性标尺和传感器。磁性标尺通常由铁磁材料制成，通常是一个磁条，具有一系列的磁极。传感器则是检测磁性标尺上磁极变化的装置，用来测量物体的位置和运动。

在磁性编码器中，磁性标尺被固定在被测物体上，可以沿着被测物体的运动方向移动。传感器则相对固定，并放置在与磁性标尺相对的位置。传感器通常由霍尔传感器、磁电阻传感器或磁致伸缩传感器等磁敏元件构成。这些传感器可以根据磁场的变化产生电压或电流信号。

在测量过程中，磁性标尺上的磁极会随着被测物体的运动而改变位置。传感器会检测到这些磁极的位置变化，并将信号转化为电压或电流信号。然后，这些信号将被传送到相关的电子系统进行处理和解码，最终得到需要的测量结果，如位置、速度或加速度。

磁性编码器的工作原理可以归结为两个关键方面：磁场的产生和磁场的检测。

首先，磁性标尺上的磁极会产生一个磁场。这个磁场的形状和强度取决于磁性标尺的设计和具体应用。在一些应用中，磁极可能是一个周期性的磁极阵列，或者是一个连续的磁极条。这些磁极会产生一个磁场分布，用来表示被测物体的位置和运动。

其次，传感器会检测到这个磁场的变化。这些传感器通常是磁敏元件，能够感知磁场的变化，并将其转化为电信号。不同类型的传感器有不同的工作原理。

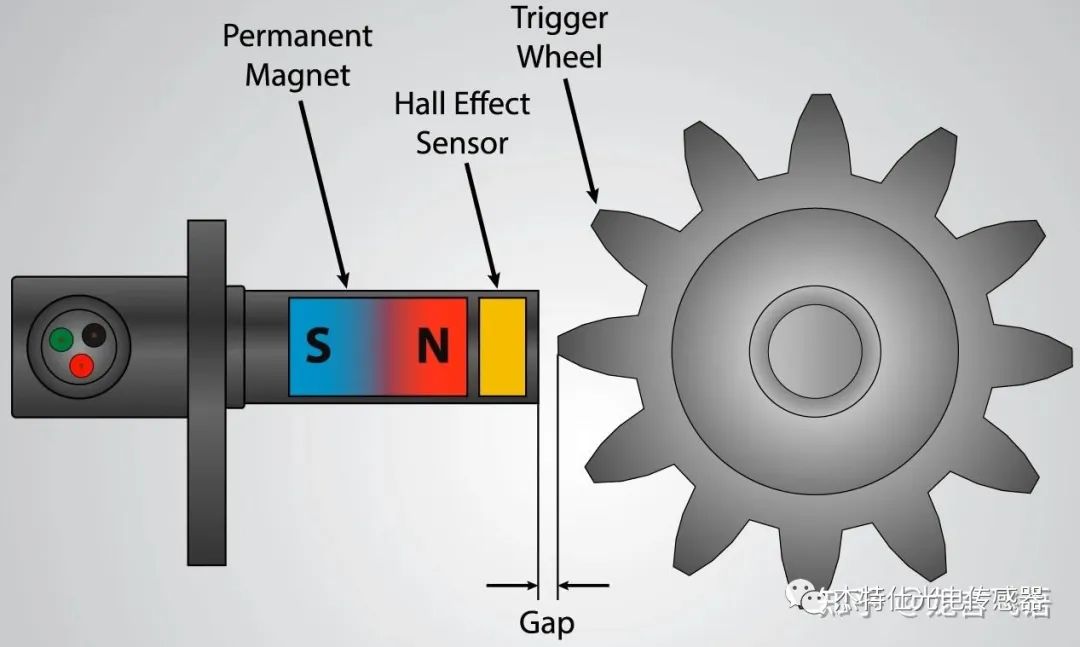

霍尔传感器是最常用的一种磁敏元件。它是通过霍尔效应来检测磁场的变化的。当磁场在霍尔传感器上施加时，会产生一个垂直于霍尔元件表面的电场。这个电场会导致霍尔电压的变化，从而产生一个电信号。

磁电阻传感器是另一种常见的磁敏元件。它利用磁电阻效应来检测磁场的变化。当磁场作用于磁电阻传感器时，其电阻值会发生变化。这个变化可以通过测量传感器两端的电压差来检测。

磁致伸缩传感器则是利用磁致伸缩效应进行测量的。磁致伸缩传感器通常由一条铁磁材料制成，当磁场施加于这条材料上时，它会发生长度的变化，通过测量这个变化可以得到所需的测量结果。

不论是哪一种传感器，它们都能够将测量信号转化为电信号，然后通过电子系统进行处理和解码。这个电子系统通常由放大器、滤波器和计数器等电路组成。将传感器输出的电信号进行放大和滤波，然后通过计数器等电路对信号进行数字化处理，最终得到所需的测量结果。

总结一下，磁性编码器是一种基于磁性材料变化的测量装置。它由磁性标尺和传感器两部分组成。磁性标尺能够产生磁场的变化，传感器可以检测到这个变化，并将其转化为电信号。通过对这个电信号的处理和解码，最终可以得到所需的测量结果。磁性编码器在工业自动化、机械加工、仪器仪表等领域广泛应用，因为其高精度、高可靠性和长寿命等特点。
