检波器知识之正态检波模式

什么是正态检波

哦，原来您是在询问关于正态检波（envelope detection）的信息。正态检波是一种常见的调制解调技术，用于从调幅信号中提取调制信号的调制包络。这种技术通常用于调幅调制（AM）信号的解调。

正态检波通常可以通过以下步骤完成：

1. **接收信号：** 首先，接收调幅信号，这可能是通过天线、传感器或其他信号源接收到的电磁波信号。

2. **滤波：** 对于接收到的信号进行滤波处理，通常使用带通滤波器来选择所需的频带，并丢弃其他频率成分。

3. **非线性元件处理：** 接收到的信号经过非线性元件（例如二极管）进行处理，将原始调幅信号转换成调幅包络信号。

4. **滤波：** 再次进行滤波处理，以使得信号更接近原调制信号的调幅包络。这通常可以通过低通滤波器来实现。

5. **解调器输出：** 最终输出得到了原调幅信号的调幅包络，作为解调的结果。

为了提供比峰值检波更好的对随机噪声的直观显示并避免取样检波模式显示信号的丢失问题，许多频谱仪还提供正态检波模式（俗称 rosenfell 模式。Roesnfell 并不是人名，而是一种运算方法的描述，用以测试在给定数据点代表的信号收集单元内的信号是上升还是下降，有时也写成 rose’n’fell。 ）。如果信号像用正峰值和负峰值检波所确定的那样既有上升、又有下降，则该算法将这种信号归类为噪声信号。

在这种情况下，用奇数号的数据点来显示信号收集单元中的最大值，用偶数号的数据点来显示最小值。如图 所示。正态检波模式和取样检波模式在图中比较。由于取样检波器在测量噪声时非常有效，所以它常被用于噪声游标应用。同样在信道功率测量和邻道功率测量中需要一种检波类型，可以提供无任何倾向 的结果，此时适合使用峰值检波。对没有平均检波功能的频谱仪来说，取样检波是最好的选择。

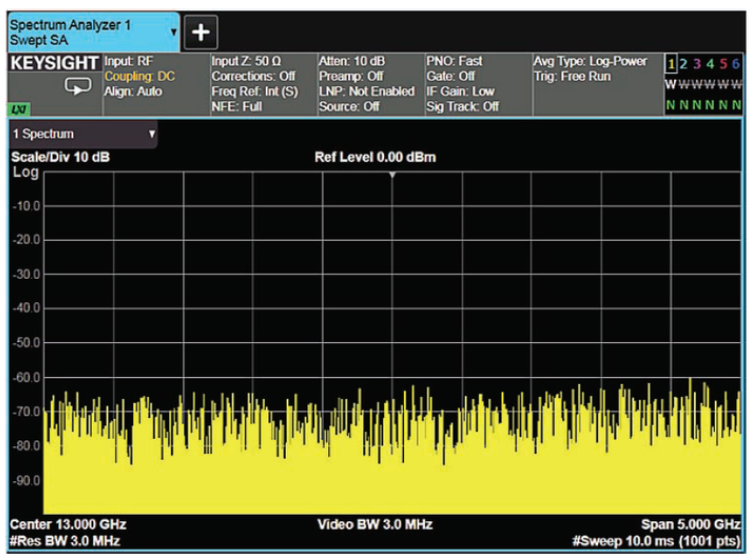

图 正态检波模式

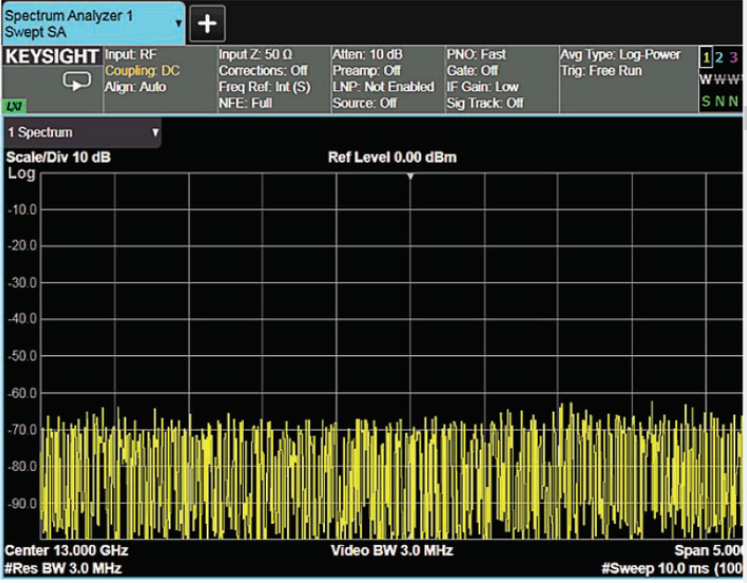

图 。 采样检波模式

当遇到正弦信号时会是什么情况呢？

我们知道，当混频分量经过中频滤波器时，频谱仪的显示器上会描绘出滤波器的特性曲线。如果滤波器的曲线覆盖了许多个显示点，便会出现下述情况：显示信号只在混频分量接近滤波器的中心频率时才上升，也只在混频分量远离滤波器中心频率时才下降。无论哪一种情况，正峰值和负峰值检波都能检测出单一方向上的幅度变化，并根据正态检波算法，显示每个信号收集单元内的最大值，如图 所示。

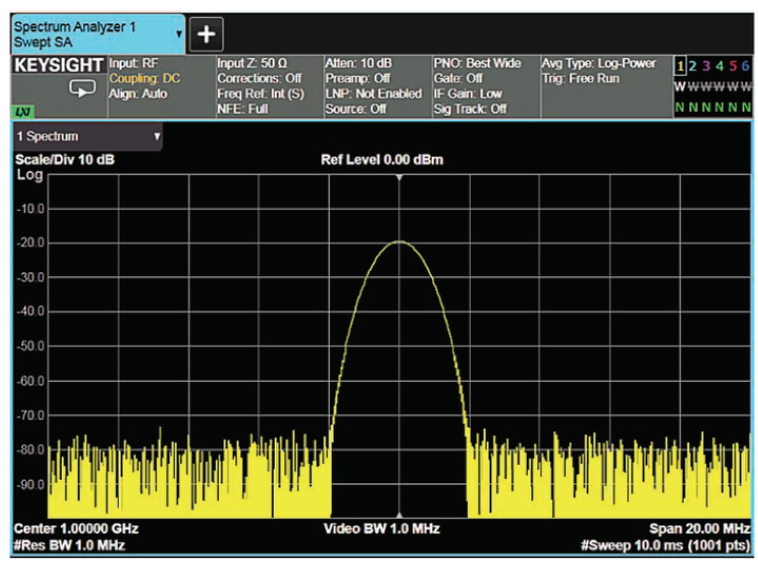

图信号收集单元内的值只增大或只减小时，正态检波显示该单元内的最大值
