80年代的电子示波器，43年后的今天你会认识它吗

玩电子的朋友都知道，万用表和示波器都是玩电子的必备工具，是最实用的测量工具。在电子测量工具逢勃发展的今天，示波器经历了模拟示波器和数字示波器，从最初的电子管示波器，晶体管示波器和集成电路示波器，再到现代的数字存储示波器，你对它的历史又了解多少呢？

今天带大家欣赏一台80年代生产的示波器，看看当年的示波器，究竟使用哪些结构和元器件。

Chrent岩崎SS-5321

这台示波器操作面板使用铝合金，还有一块塑料保护壳，这个在众多示波器中并不多见。示波器显示屏有保护盖，还可以拆卸清洁。

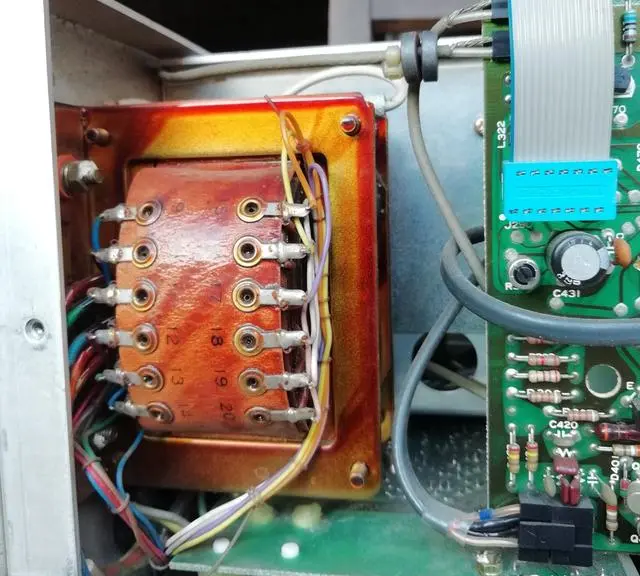

岩崎SS-5321整机的供电变压器

电源供电使用工频变压器，经过内部稳压电路向整机提供供电。抗干扰比较好，缺点就是太笨重了。图片可见，变压器绝缘漆金黄色的，工艺很扎实。

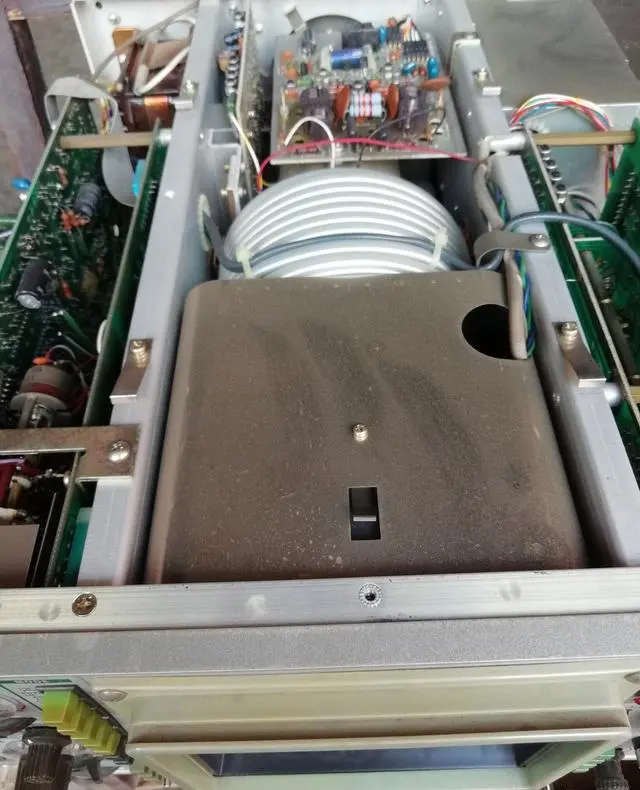

岩崎SS-5321示波器示波管结构图

示波器使用大口径示波管，外面使用金属屏蔽，显示明亮，抗干扰，灵敏度好。

岩崎SS-5321整机使用多层板结构

整机使用多层板结构，将功能电路分开，通过接插件连接，维修方便极了。

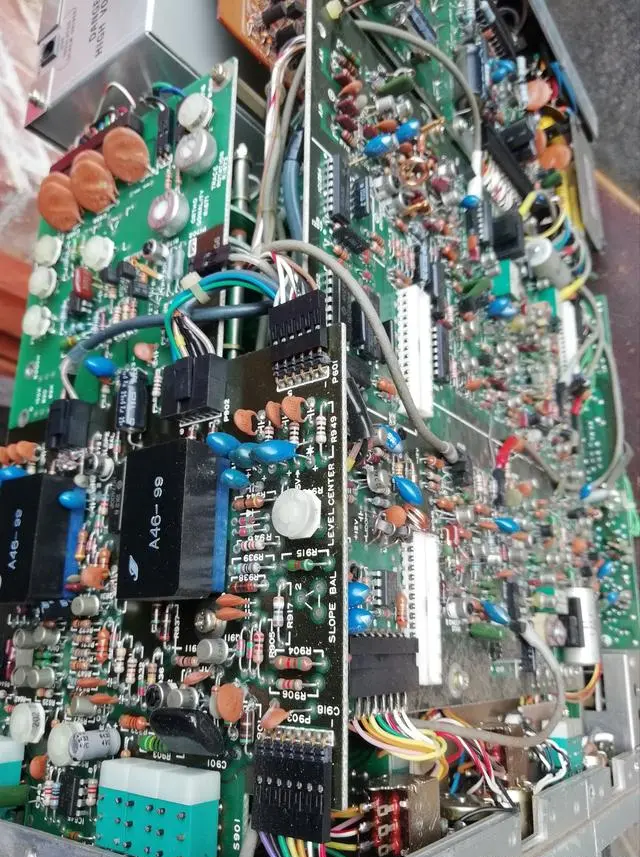

岩崎SS-5321内部线路板分布图

内部线路板布满密度元器件，密密麻麻，有点眼花缭乱，没一定的维修经验，还真的搞不定。

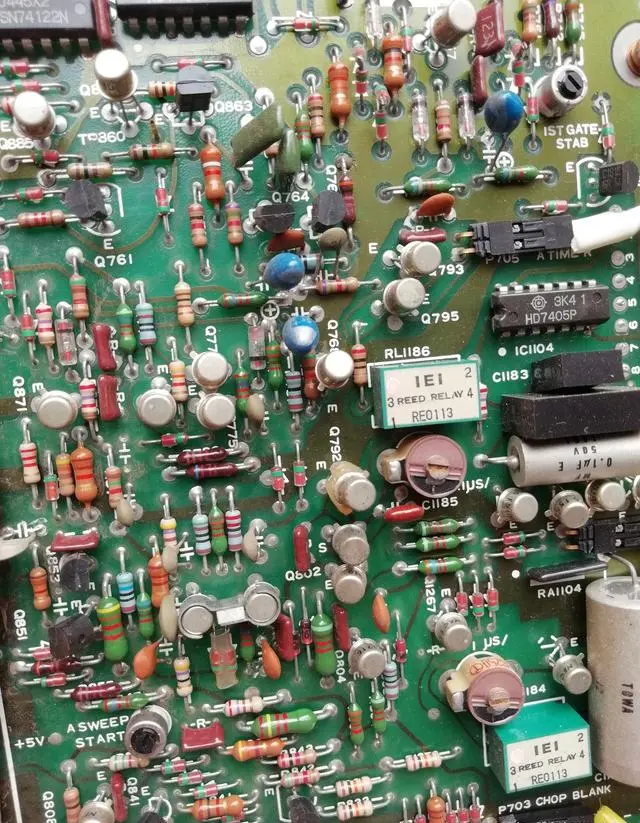

岩崎SS-5321示波器线路板外观图

仔细看一看，基本上都是分立晶体管元件，很稀少的集成电路仅有几块，我记得，那个年代的电子产品差不多都是这样的。

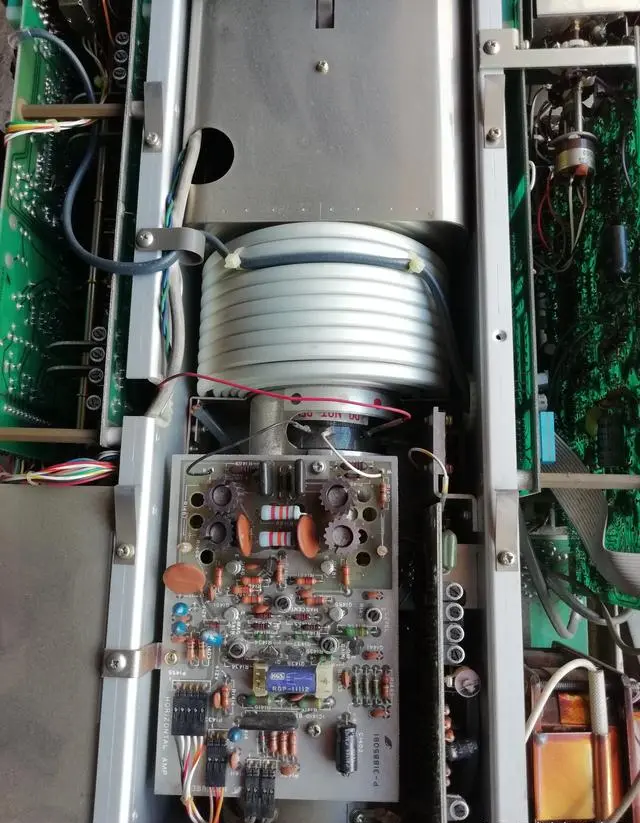

岩崎SS-5321三踪示波器内部结构

整机使用铝合金框架，结构牢固，工艺扎实可靠，但是这个重量你肯定想不到，实在太笨重了！

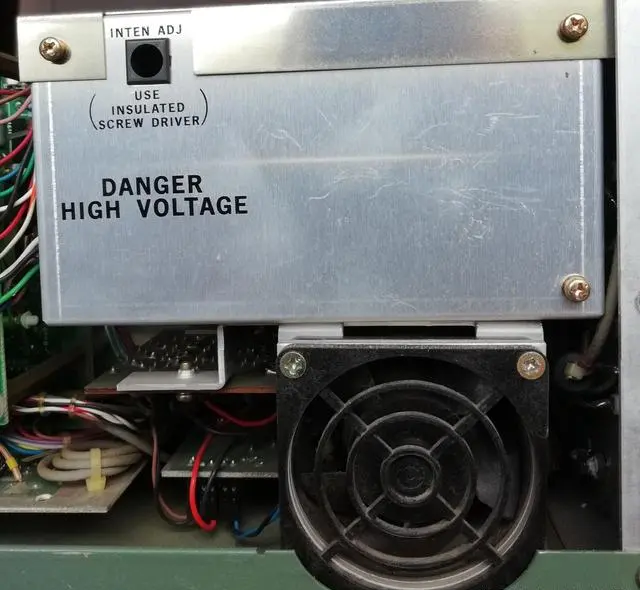

岩崎SS-5321示波器热器结构图

就连这个散热器也很独特，现在市场上已经无法购买到，里面的电机也是别殊一格的。

好了，已经从头到尾简单介绍这款示波器的结构和元件，喜欢玩电子朋友们，你使用过这款示波器吗？你对模拟示波器还有哪些印象呢？你平时使用的又是哪款示波器？欢迎发表你的看法。
