一次性温度记录仪拆解分析

这个产品是我最喜欢的产品，就是一种使用方有需求，而且恰如其分的解决方案，而且我觉得解决了百分之90，剩下百分之10是我不知道的地方。

温度记录仪非常适合药品、冷冻食品、新鲜食品、蔬菜、鱼类、肉类等各类冷链运输。基于生物和制药的疫苗和蛋白质产品运输也可以从该产品中获得理想的温度监测解决方案。

使用的方法是，在运输前就塞进去，摁记录键，密封。接着就是运输过程，在完成运输任务后，将它插在电脑上面，有个USB的盘符，里面有个pdf的文件。

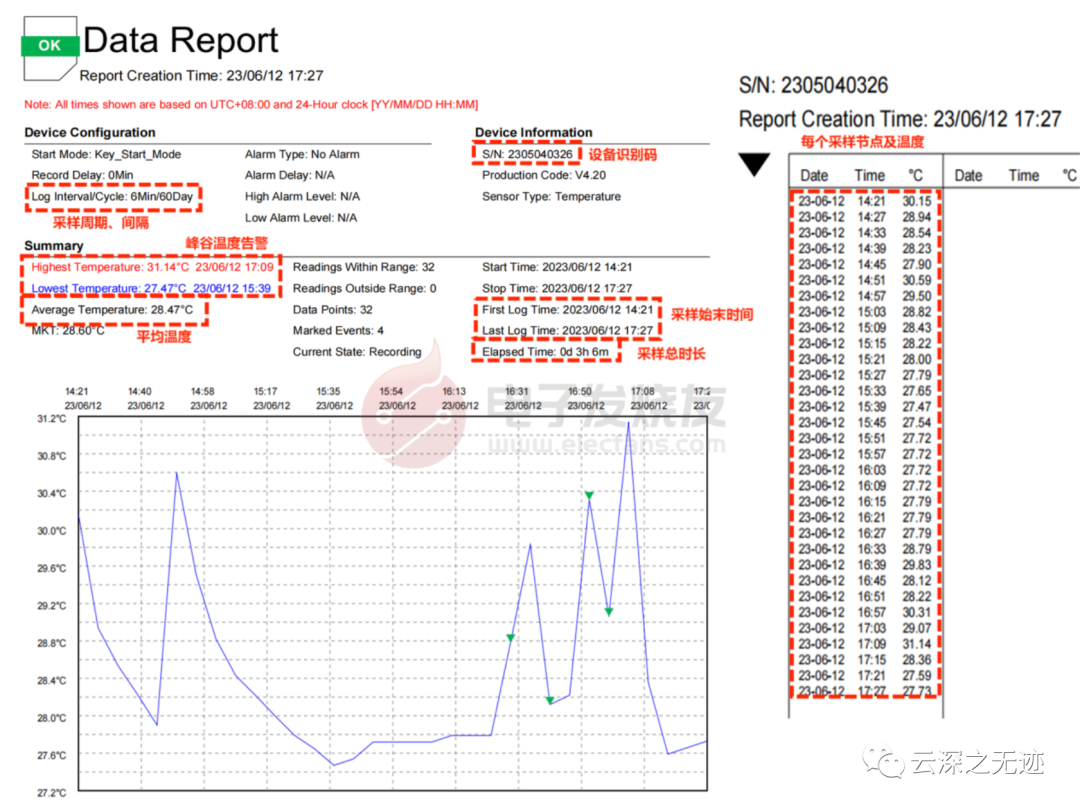

输出的样子

对于使用者来说，使用起来极其舒服，就是一放，一插，一提取。而且在内容的专业性上也是值得使用的。

这些我们平时看不见的领域有着极其旺盛的测量需求，这个也是我缺洞察力的地方，希望有相关从业者和我多多交流！

它的本体大概就是这样

感谢有人拆了它

电池上面使用了纽扣电池，一次性产品。然后就使用了一个MCU，为了低功耗，使用了多个晶振。

温度下到零下30，一般冷藏用不了这么多

产品使用了芯片内置的温度传感器和USB 2.0全速收发器。一般情况下，主控芯片内部的温度传感器会对温度变化进行采样，并将其存储至指定的存储空间。

当USB收发器接收到外部读取指令时，主控芯片就会根据预设的程序访问存储器，并将已经存储的温度数据调用至固定的报告模板，最后以PDF的形式输出检测报告。

由于温度计电路功能单一、外设电路简单、负载恒定，所以芯片自身的温度变化相对于外界的温度而言是基本稳定的，完全可以直接调用芯片内部的MCU对周围环境温度进行检测。

直接省下传感器，直接yyds

这个温度传感器在ADC上面挂着

看参数上面温度是这样的，完全MCU也能活着

但是这个电流其实也不小

这个范围确实是够的

至于电池一块可以使用多久呢？这个就需要Power Profiler Kit II NRF-PPK2 电流测量工具这样的工具啦！

之前因为没有场景，所以这个工具我也没有做。

真正的好东西就是这样，不是用了牛逼的芯片，技术。就使用足够的外设漂亮的解决了这个问题，是我值得学习的东西。
