LIN总线的两种检测方法

1

示波器测量法

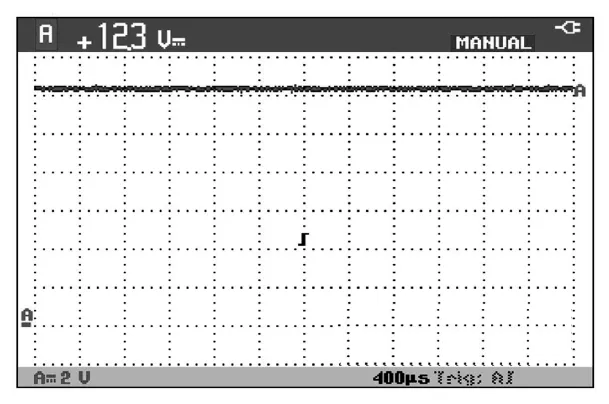

【1】没有数据波形 当没有进行数据通信时，LIN信号的直流平均电压为12V左右，该电压也是LIN信号的休止电压。

【2】有数据波形 当LIN总线有数据通信时，LIN信号的直流平均电压约为10V，而且是动态变化的。通信时的LIN信号波谷电压约为1V，波峰电压约为12V。

2

LIN信号万用表检测方法

在测量LIN总线时要注意，当LIN总线在不传输数据时，电压为12V；LIN是主从协议总线，从控制单元的所有动作都要接受主模块的控制。在测量过程中，可以操作相关部件，如驾驶员侧车门控制面板，使主控制单元通过LIN总线发出指令。
