什么是LCR测试仪？LCR测试仪结构及功能

　　电容C，电感L，电阻R是电子工程师在产品设计中最常用的电子元器件。三者作为常见的小小的被动元器件，确影响着电路的参数，也直接牵扯到电子产品的优劣。所以对于每个元器件（电容/电感/电阻） ，我们要了解其特性参数，也需要时刻准确测量到这些参数。

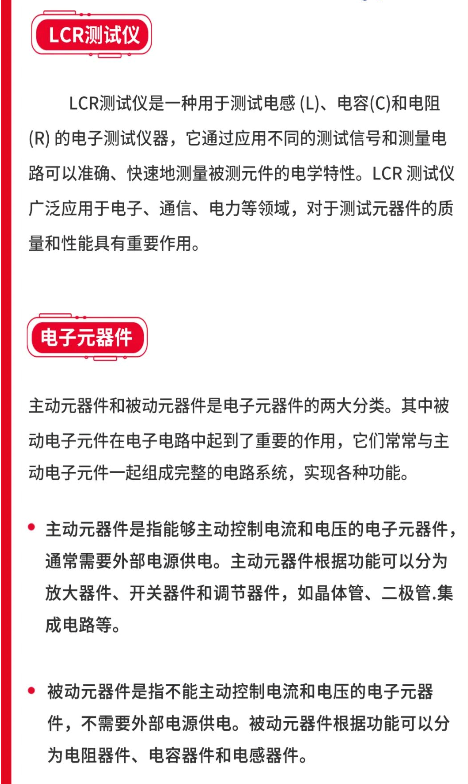

　　LCR测试仪就是能够测量电感、电容、电阻、阻抗的仪器，这是一个传统习惯的说法，最早的阻抗测量用的是真正的LCR测试仪方法。随着现代模拟和数字技术的发展，早已经淘汰了这种测量方法，但LCR测试仪的叫法-直沿用至今。如果是使用了微处理器的LCR电桥则叫LCR测试仪，-般用户又称这些为： LCR测试仪、LCR测试仪、LCR表、LCR Meter等等。

　　结构及功能

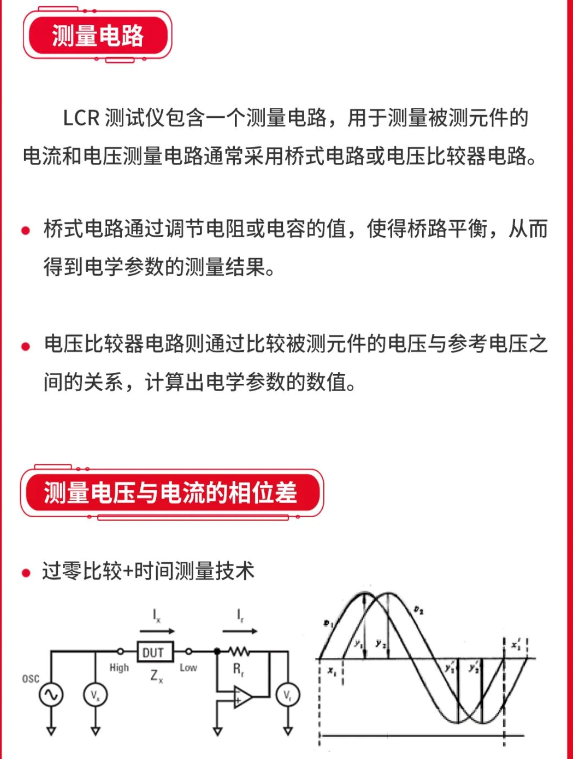

　　LCR测试仪主要基于交流信号发生器和测量单元组成。在测量过程中，LCR测试仪会向待测元件发送一-定频率的交流信号，并测量该信号在元件两端产生的电压差。通过分析信号频率、幅度和相位差，LCR测试仪可以计算出待测元件的阻抗特性。

　　测试信号

　　LCR测试仪通常使用正弦波信号作为测试信号。正弦波信号具有稳定的振幅和周期，可以方便地用于测量电学特性。测试信号的频率可以在-定范围内调节，以适应不同被测元件的特性。
