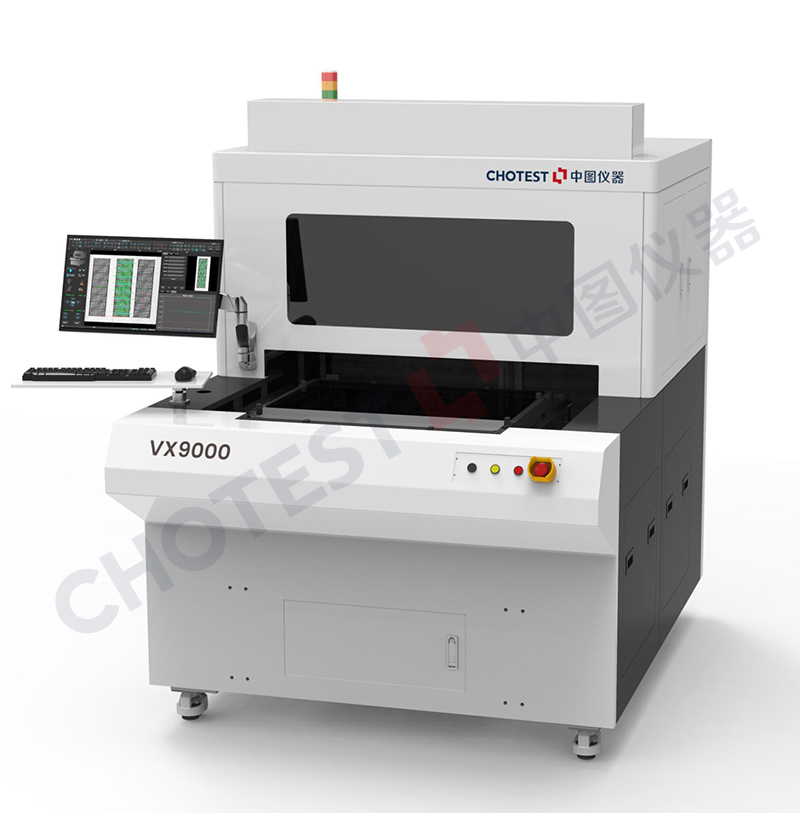

VX9000系列光学扫描成像测量机，满足PCB行业多样

随着新能源汽车、5G、可穿戴电子设备、手机通讯设备等产业快速发展，PCB产业从量价取胜时代步入到以高品质和高技术推动的全新时代。针对市场日益增长的高品质、高效率的检测需求，中图仪器推出了一款针对PCB外形尺寸全检的神器-VX9000系列光学扫描成像测量机，获得了客户的广泛认可。

VX9000系列光学扫描成像测量机以光学成像测量系统为基础，配合高精度运动机构和花岗岩龙门式底座，实现了测量精度、速度、稳定的结合；结合高精度图像分析算法，并融入闪测原理，在测量范围内，任意摆放工件位置、方向、角度，仪器都可自动定位测量对象、匹配模板、测量评价、报表生成，真正实现快速精准测量。

VX9000系列光学扫描成像测量机可实现各种二维、三维尺寸快速高效测量。

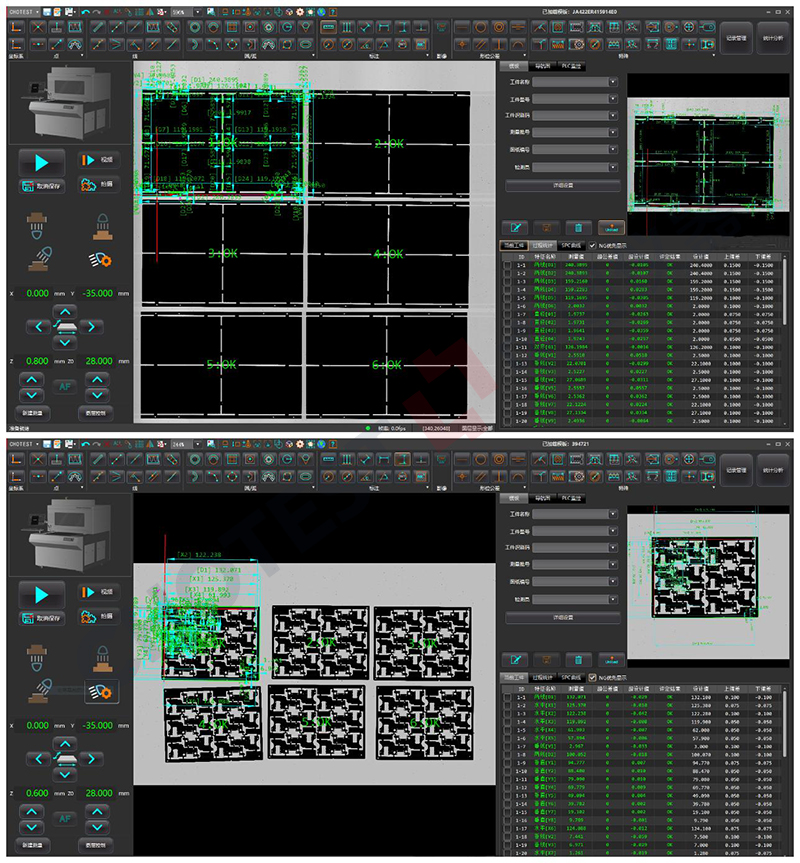

二维尺寸测量：
1）PCB的外形长宽、孔径（圆孔、方孔、异形孔）、孔到孔的距离、孔到边（线）的距离、槽宽、槽长、圆弧、角度等。

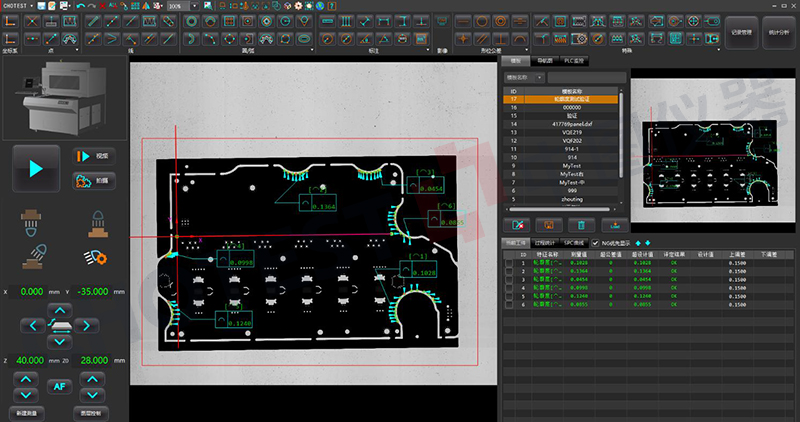

2）焊盘的长宽、焊盘到焊盘的距离、焊盘到边（线）的距离、焊盘到孔的距离、焊环大小、焊盘中心线位置等。
3）板上线宽、线长、线距等。
4）金手指的长宽、金手指的间距、金手指到边的距离、金手指到孔的距离、金手指中心线位置等。

三维尺寸测量（选配）

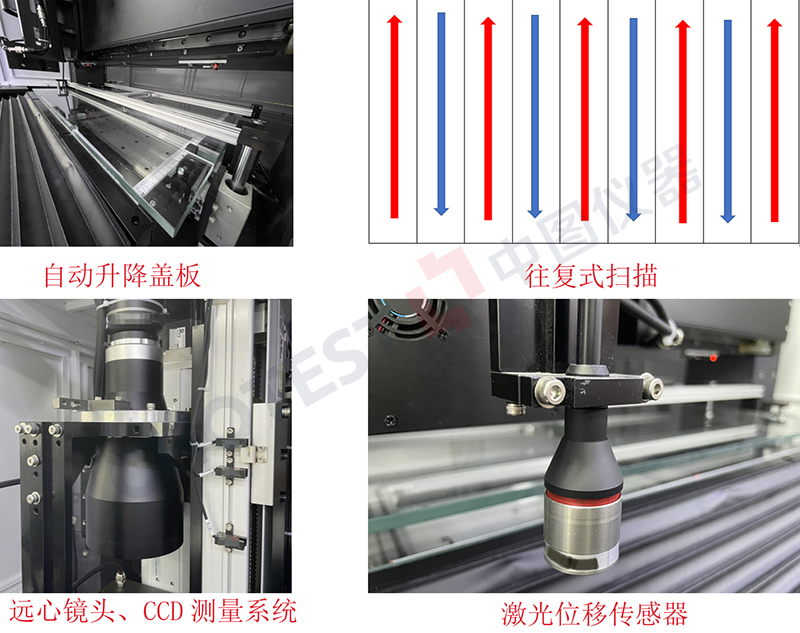

加装激光传感器后，可实现3D测量，包括：
1）板子厚度、平面度等；
2）焊盘在板子上的高度、焊盘与焊盘直接的高度差、埋铜高度、孔的深度等；
3）轮廓度等。

面阵变焦光学测量系统（选配）：提高测量精度，单视场测量精度可达：±2.0μm。

中图仪器致力于为制造业提供从零部件到整机的各类轮廓尺寸测量仪器，积极快速响应市场需求，推陈出新，与中国制造业同频共振，客有所呼，我有所应。
