电源纹波测试的方法介绍

一博高速先生成员：姜杰

由于直流稳压电源一般是由交流电源经整流、滤波、稳压等环节而形成的，不可避免地会引入一些交流分量，这种叠加在直流电压上的交流分量称为纹波。关于电源的纹波测试，有这么一种的测试方法，姑且称之为“逍遥派”，凭借其不羁、随性的洒脱俘获了不少粉丝，初学电源测试的雷豹也纯纯入了坑。好了，不卖关子，直接上图。

老司机看到这里，露出了意味深长的笑容。相比于耗费九牛二虎之力往板上焊接测试引线，“逍遥派”的接地方式堪称神来之笔，鳄鱼夹透出五彩斑斓的黑，潇洒的往金属接插件的外壳地上简单一夹，读数、截图，一气呵成，焊接的繁琐迎刃而解，一切又是那么风轻云淡。

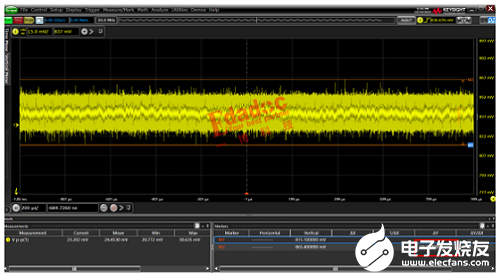

雷豹这边测得渐入佳境，师傅在旁边看的眉头锁紧。一顿操作猛如虎，雷豹拿着测试数据给师傅，纹波峰峰值Vpp为50.3mV。

师傅没多说什么，在板上画了两个圈，让雷豹保持电源测试点不变，换两个接地点，再测一下电源纹波。

虽然不太明白师傅的意思，但是看着师傅一脸严肃，他还是老老实实的照办了。测试数据出来了：接地的鳄鱼夹固定在GND②的电源纹波41.4mV，固定在GND①的电源纹波35.3mV，为什么会越来越小？雷豹仿佛悟到了什么……看着雷豹若有所思的样子，师傅没说话，先确认了示波器的设置没有问题，然后直接换掉了带鳄鱼夹的无源探头，使用了专门的电源探头。

绿色的同轴线与单板待测点的焊接（下图中红色圆圈的位置）花了点时间。

师傅边焊边讲解：工欲善其事，必先利其器，电源纹波测试，有专用的探头套件。同轴线中心的金属芯需要焊接到待测点的电源网络，外层的金属包络则要焊到邻近的GND网络，既要保证焊接可靠，又不能短路，所以一定要细致。

看着师傅熟练的剥线、焊接，操作起来行云流水，雷豹暗暗佩服。

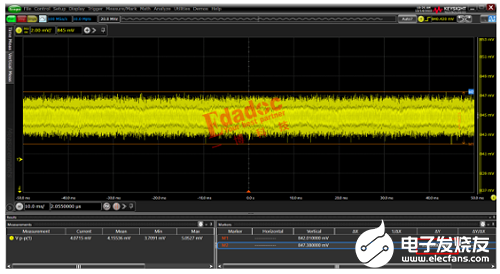

电源测试探头的测试数据更是惊掉了雷豹的下巴：5.37mV！这跟之前使用鳄鱼夹的测试数据相比，不能说一模一样，只能说毫不相干！

雷豹反思自己的失误：测试是一个循序渐进、熟能生巧的过程，前提是要选择合适的方法和工具。正确的测试才能得到准确的数据，方法不对，功夫白费，工具偏差，测试白瞎。幸亏这次师傅发现的早，及时纠正了自己的错误。如果一味贪图省事走捷径，测出错误的数据，势必会误导对电源性能的正确判断。
