一个开源的红外热成像仪的项目

本文来自Gitee，本篇主要介绍了一个开源的红外热成像仪的项目。

一 关于本项目

基于MLX90640传感器制作的红外热成像仪。

成本两百多，易于制作。

再也不用手感应测温了，被芯片烫伤、被高压电过的硬件狗飘过~~

二 物料说明

MLX90640：分辨率为24x32的红外探头，如果只是测温，不想看像素级的温度已经足够。毕竟还有人用8x8分辨率的AMG8833。注意MLX90640有两个型号，A型和B型，型号全称为：MLX90640ESF_BAA/BAB。

一定要选择B型。具体区别可以去看我的博客。

屏幕：3.2寸，240x320分辨率。因为不同公司生成的屏幕引脚并不一定兼容，大伙们购买的时候要对清楚。我这里使用的是深圳艾斯迪科技的LCDT3213440AL。

MCU：使用GD32F103C8T6，不可以使用STM32F103C8T6。因为STM主频72M，GD主频108M，差了50%，就是这50%会导致视频显示特别卡，程序里面能优化的地方都优化了，C8T6的RAM只有20K，实际使用远远不够，因此程序里面很多变量做了共用存储空间处理，如果哪位大佬有兴趣可以继续优化下，或者直接上GD32F103CBT6。

SPI FLASH：使用的国产XT25F128BSSIGU，可以替换为华邦的或GD的，程序应该是兼容的。当然容量大小也可以更改。

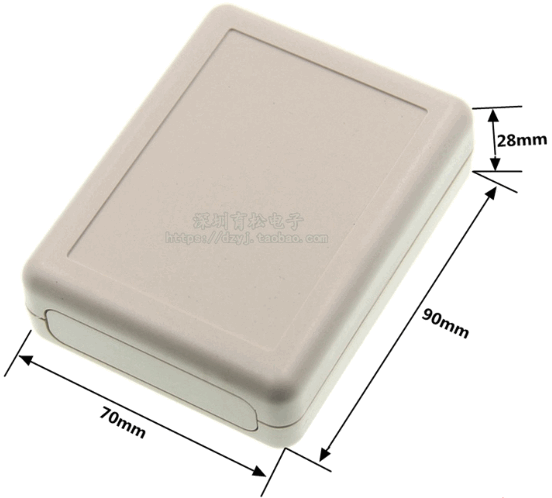

外壳：外壳推荐在TB上买现成的来加工，规格为90x70x28。加工的话需要美工刀和手钻。

锂电池：我使用的是65mmx30mmx7mm，容量1800毫安的电池。电池可以使用更大的，因为外壳内部空间还有很大。
