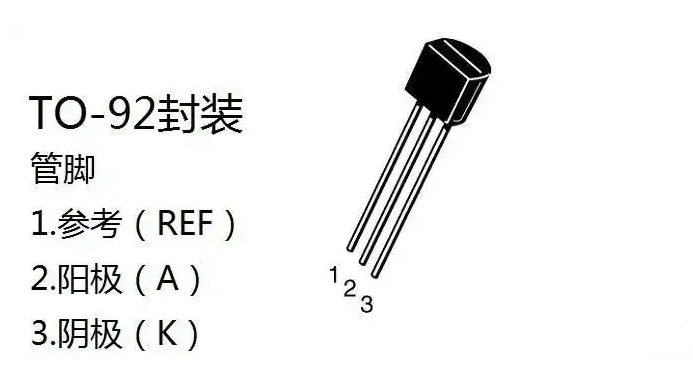

TL431是一种并联稳压集成电路，它共有三个引脚，分别是参考极REF、阳极A、阴极K

使用数字万用表测量TL431的方法如下：

选择正确的测试档位：根据TL431的型号和规格，选择数字万用表上合适的测试档位，确保测试的准确性和可靠性。通常可以选择电压档位进行测试。

连接测试引脚：将数字万用表的测试引脚连接到TL431的相应引脚上。通常，TL431有三个引脚，分别为阴极（Cathode）引脚、阳极（Anode）引脚和参考（Reference）引脚。确保正确连接测试引脚，避免短路或连接错误。

进行电压测量：将数字万用表调整到电压测量模式，并选择合适的量程。然后，观察数字万用表上的读数，记录TL431的参考电压值。通常，TL431的参考电压值为2.5V左右。

检查稳压性能：通过给TL431施加不同的输入电压，观察其输出电压是否稳定。可以使用可变电源或可调电阻进行调节。检查TL431在各种输入电压条件下的稳压性能，确保其符合规格要求。

注意事项：在测量过程中，要确保数字万用表的电池电量充足，避免影响测量的准确性。同时，要注意安全操作，避免触电或短路等危险情况的发生。

tl431使用过程中最容易出现的无非三种误区：

1、过流，限流电阻过小，导致431工作电流太大，很容易烧坏；

2、额定电流不到，431工作还有个最小电流，至少要几个mA，如果达不到，就无法实现基准电源输出了。

3、把431当成了稳压源，给其他用电器提供电源，无法工作。这属于低级错误，根本没搞清431，稳压二极管与电源的区别；一般是初学者容易犯的毛病。

如果TL431坏了，可能会出现以下症状：

输出电压不稳定：如果TL431的稳压性能出现问题，其输出电压可能会变得不稳定，导致电路工作异常。

电路故障：如果TL431损坏严重，可能会导致电路中的其他元件也出现故障，例如烧毁、短路等。

无法正常工作：如果TL431完全损坏，电路将无法正常工作，导致设备无法正常运行。

需要注意的是，以上症状仅为一般性的描述，具体的故障表现可能因TL431的损坏程度和电路设计而有所不同。因此，在出现故障时，应首先检查TL431的工作状态，并根据实际情况进行相应的维修或更换。
