光伏发电站电能质量在线检测装置、防弧岛保护

一、项目背景及需求

项目地点：安徽合肥庐阳区

项目背景：光伏发电并网项目设备监控

为实现对电表数据、电能质量分析设备数据、防弧岛设备数据的实时采集，有效监控电气数据，做到实时监控。低成本、简易布线、无线传输方式实现数据采集。

1. 国网电表数据采集，实时采集，远程监控。

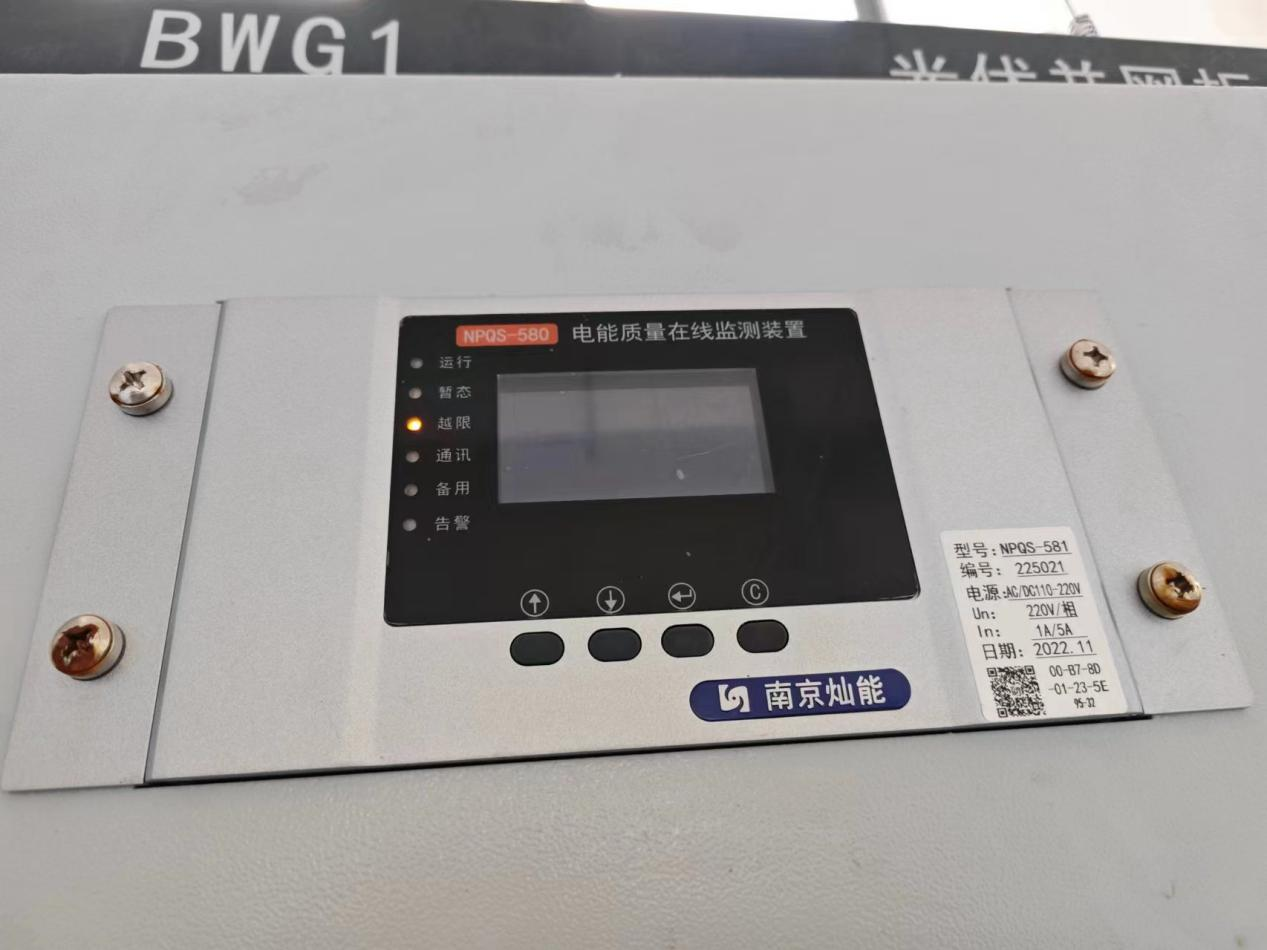

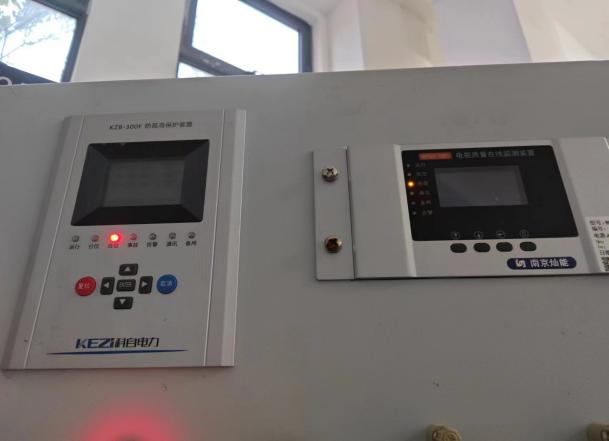

2. 电能质量在线检测装置（南京灿能，型号：NBQS-581）、防弧岛保护装置（科自电力，型号：KZB-300F）数据采集，常规布线方式繁杂，现场不支持大量布线实施的前提条件。

1. 项目技术方案

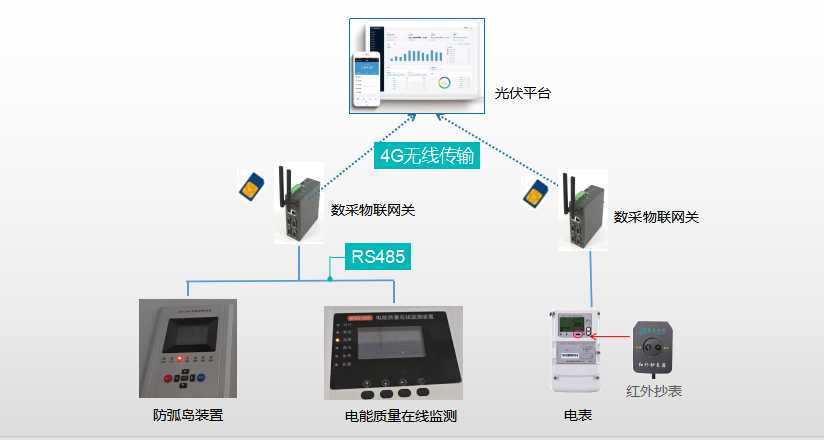

整体实施技术方案架构：

针对电能质量在线检测装置、防弧岛保护装置、通过原有设备485通讯口实施采集，配套我司4G无线数采终端（SC-GP-GWRTU）实施。

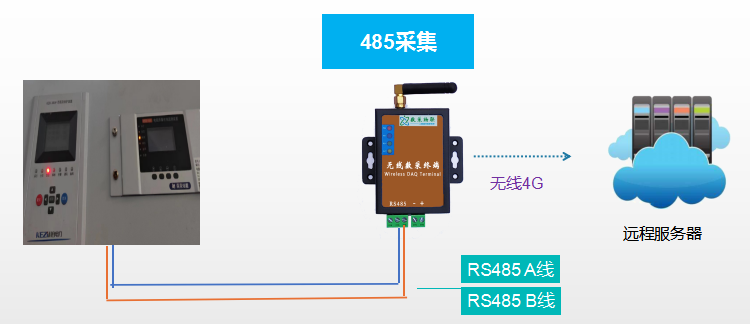

图4：防弧岛、电能质量监测设备采集方案

三、现场实施流程及安装对接

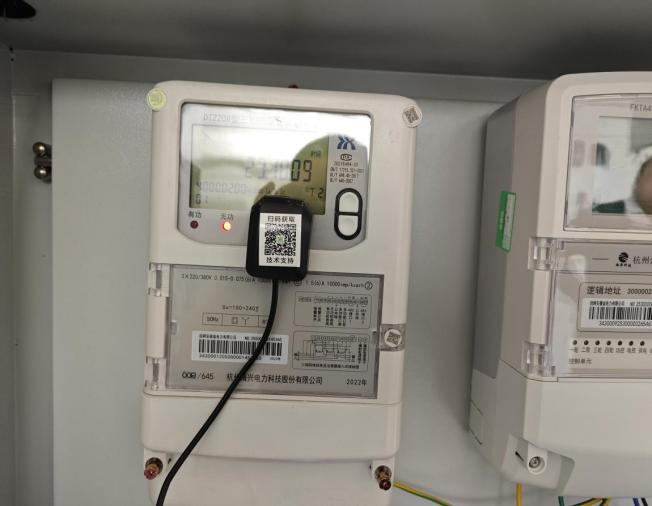

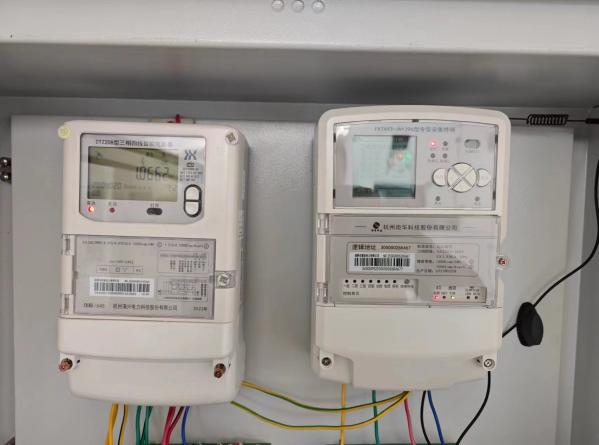

3.1电表数据采集

电表采集对接较为简单，固定探头，采集设备的取电，技术远程调试协议后，即可实时采集电表数据

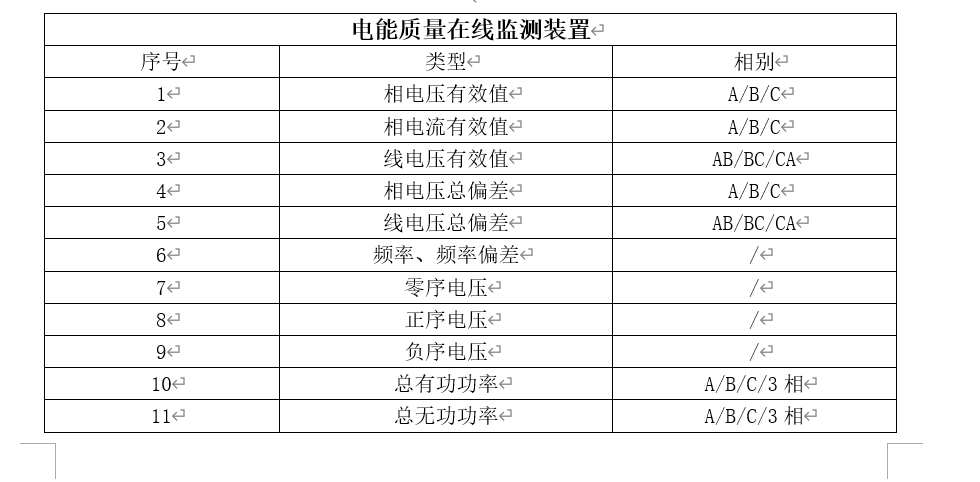

3.2 电能质量在线检测装置、防弧岛保护装置

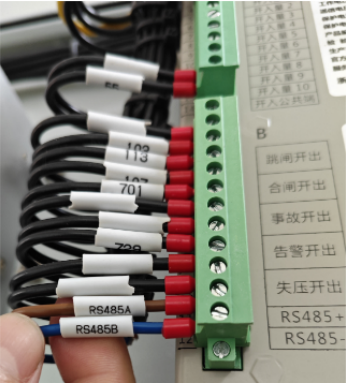

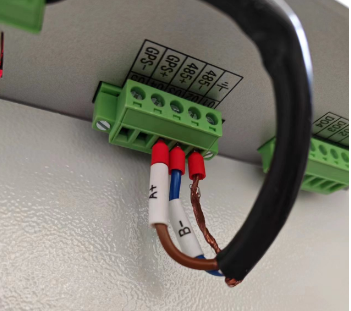

确定被采集设备的485通讯口，确保采集器可以通过485通讯接口采集数据后现场接线。

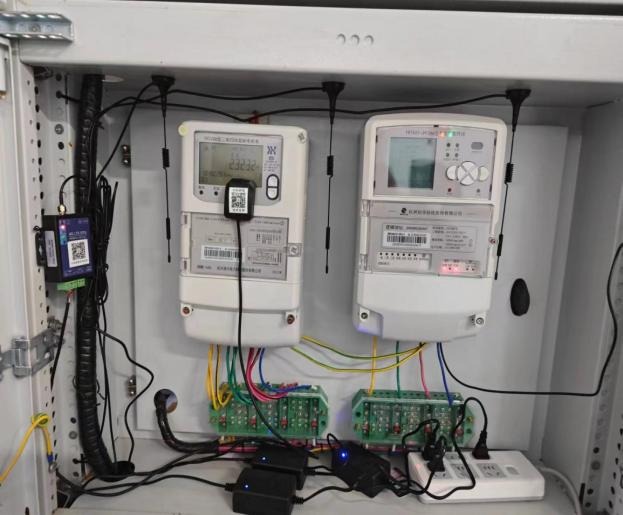

采集设备通讯接口线固定，采集器固定安装后，现场取电供电。本身配套的吸盘天线等需要放到开阔的位置，避免密闭环境影响4G信号传输。

四、实施数据采集最终展示

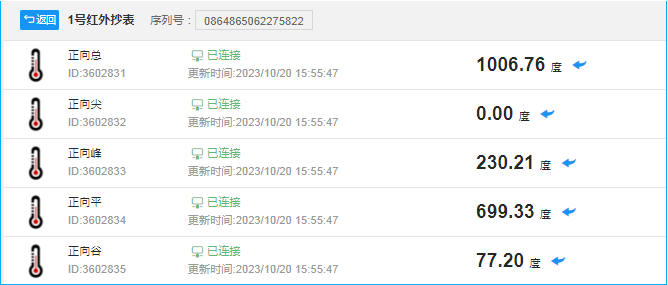

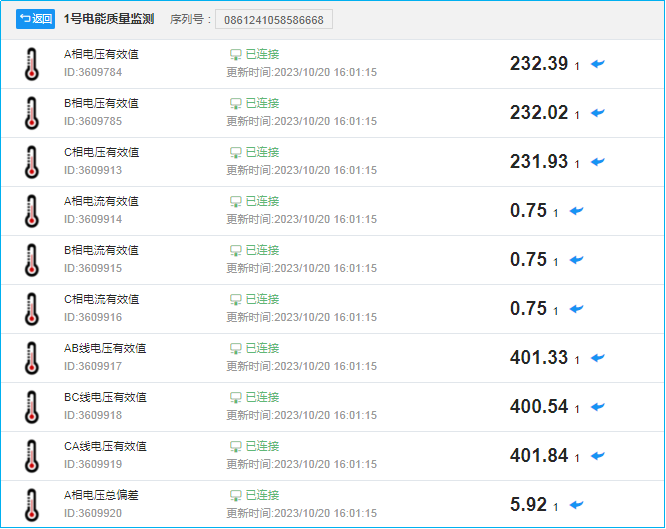

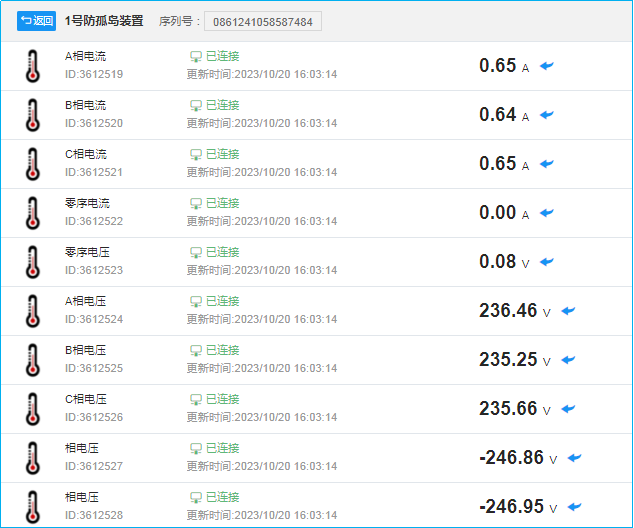

我司4G红外抄表产品及4G无线采集终端配套有专门的数据查看云平台（图8、图9、图10）
