DAB DATA CHANNEL数据通道测试解决方案

一、引言

DAB应用中一个十分重要的部分就是数据通道（DATA CHANNEL：SLS/EPG/SPI/DLS），如何进行数据通道测试就成为一个测试测量领域的课题，而本篇文章可以详细的指导您如何使用我司的信号发生器RWC2010C进行专项测试。

文章提供了关于测试SLS、EPG、SPI和DLS的方法和步骤。其中，SLS测试可以使用PAD或Packet Data数据通道进行，可以下载PNG格式的图片文件到RWC2010C进行测试。EPG测试可以使用PAD或Packet Data通道进行，可以编辑节目的开始时间和持续时间。SPI测试可以使用PAD或Packet Data通道进行，可以配置为现有DAB服务的次要组件。DLS测试可以使用PAD进行，可以编辑DLS字符串。

文章还提供了一些操作示例和使用PC程序下载文件的说明。

二、SLS测试

RWC2010C提供了使用PAD或分组数据通道测试SLS的功能。您可以将自己的图片文件下载到RWC2010C中。其中用于SLS测试的图片文件必须为PNG格式，文件大小必须足够小。一些PNG文件可以使用PC程序从RedwoodComm的文件服务器下载，也可自己导入。

2.1 使用分组数据通道进行SLS测试

SLS分组数据通道可以配置为现有DAB业务的次要组件，如下所示。

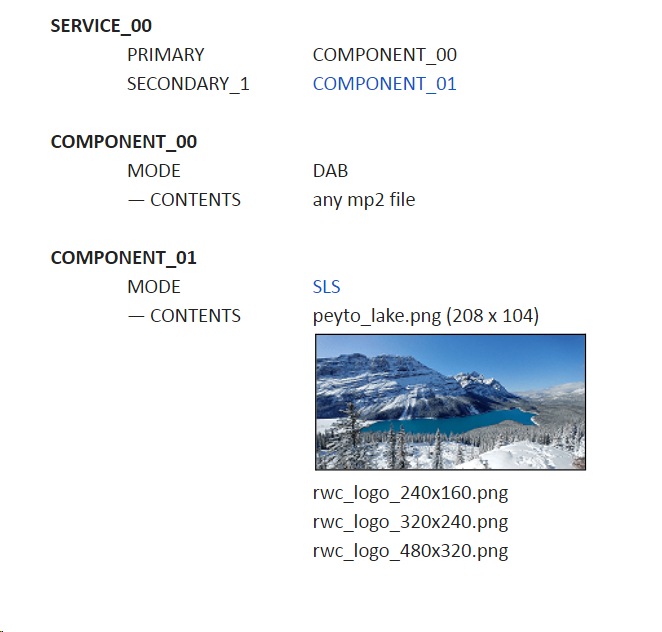

2.1.1 ENSEMBLE总体设置：

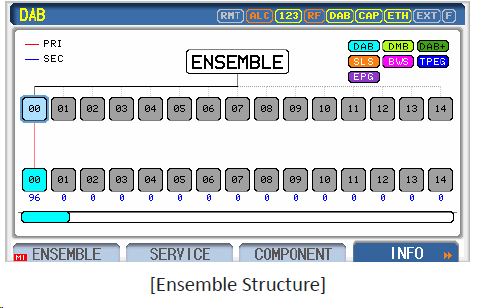

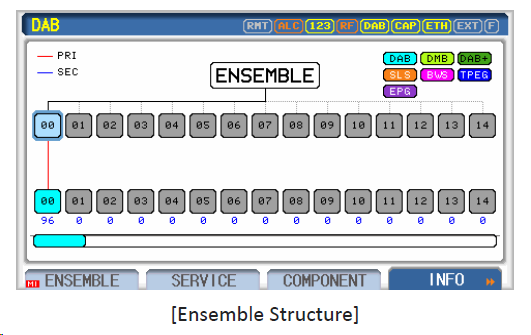

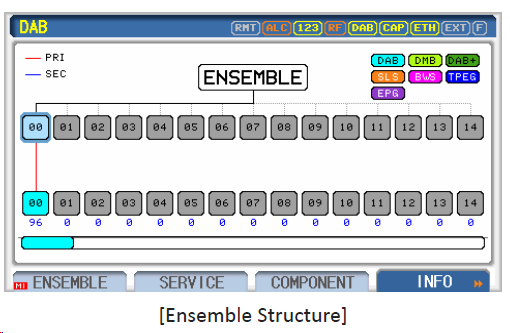

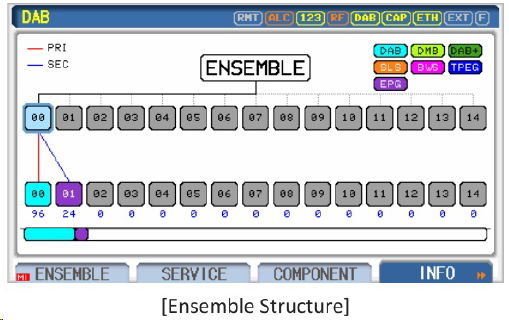

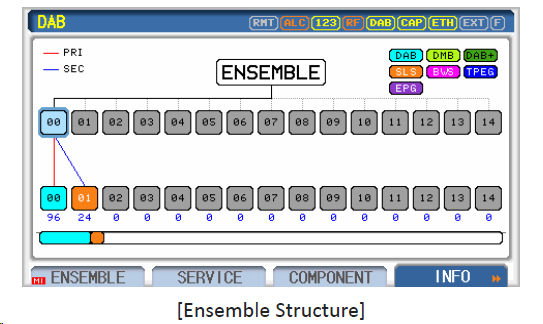

2.1.2 INFO界面状态：

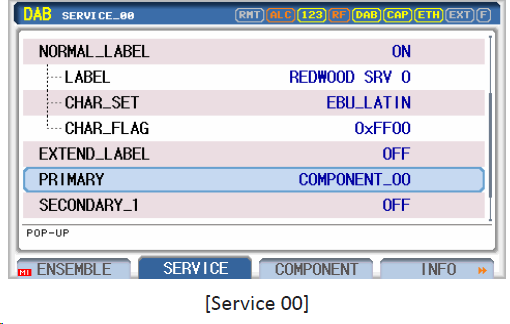

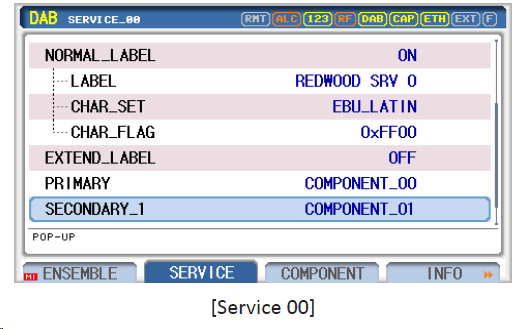

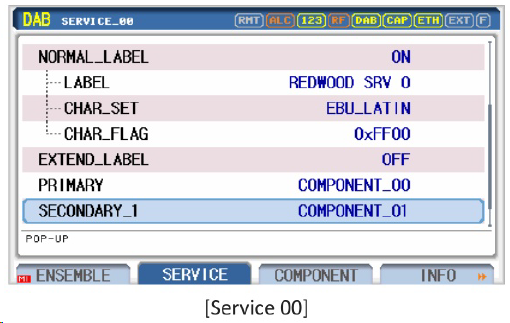

2.1.3 SERVICE界面设置：

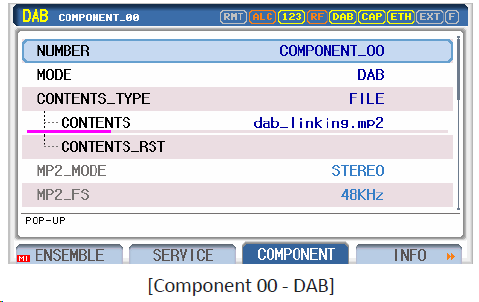

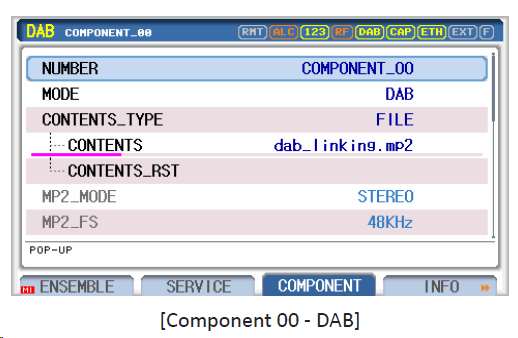

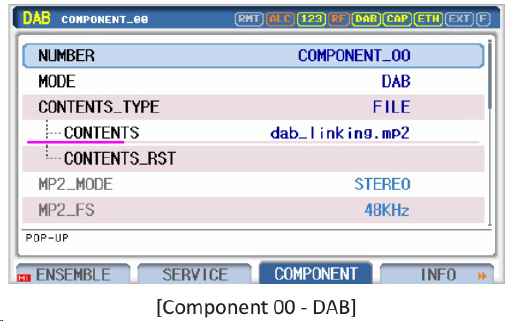

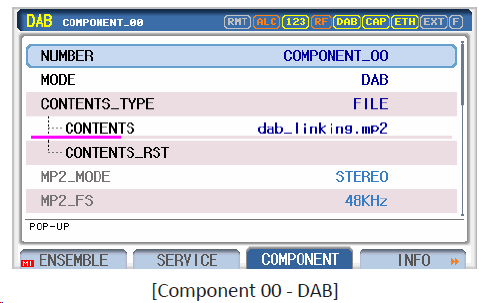

2.1.4 COMPONENT 00设置：

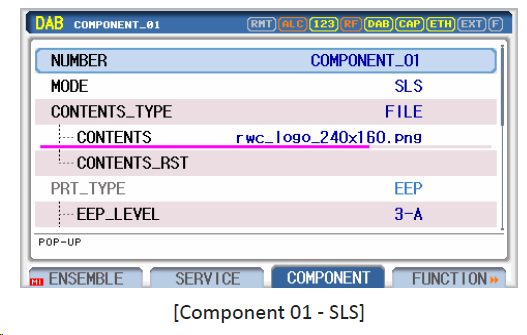

2.1.5 COMPONENT 01设置：

2.1.6注意事项：

1、您的接收机是否支持显示当前格式的图片？

2、您的接收机是否支持EEP_BPS?

2.2 使用PAD模式进行SLS测试

使用PAD通道的SLS可以在主组件中配置，如下所示。

2.2.1 ENSEMBLE总体设置：

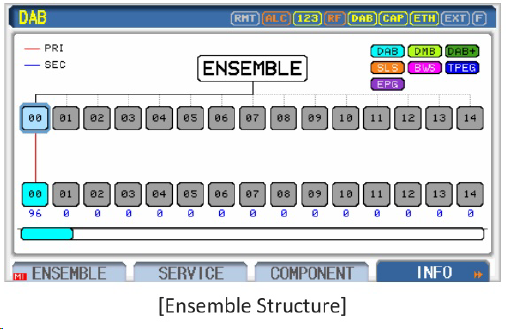

2.2.2 INFO界面状态：

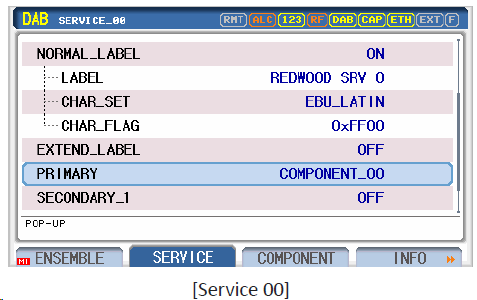

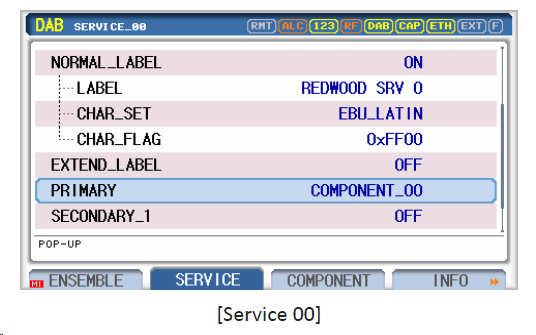

2.2.3 SERVICE界面设置：

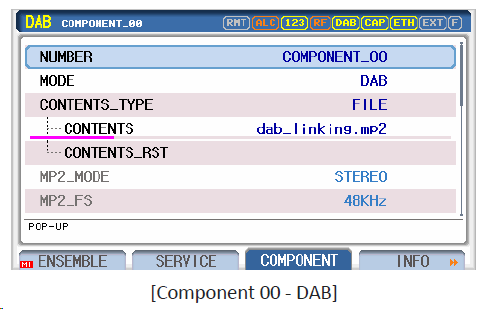

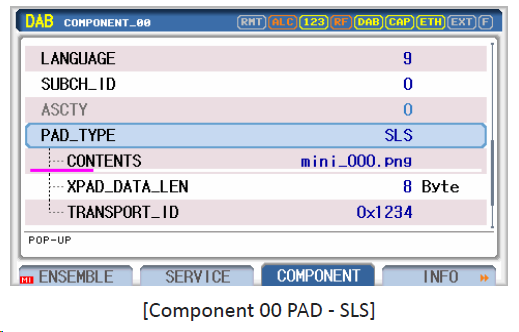

2.2.4 COMPONENT 00设置：

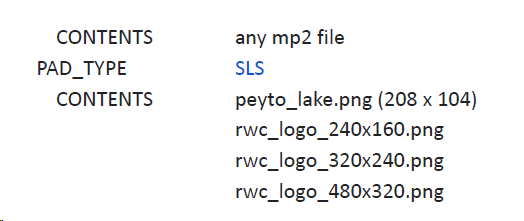

2.3使用PC程序下载PNG文件示例

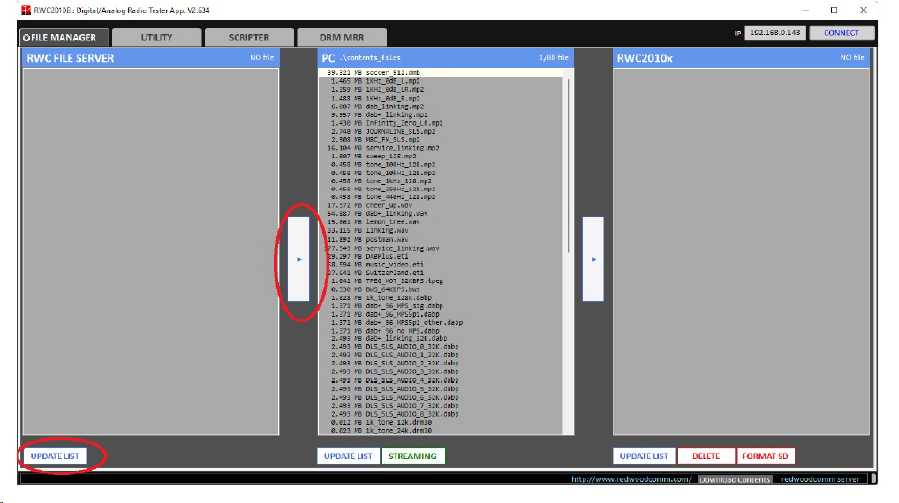

要获取示例PNG文件，请运行RWC2010_utility.exe程序并选择FILE MANAGER。然后，点击更新列表图标，从左下角的RedwoodComm文件服务器获取文件列表。选择需要下载的文件，点击下载图标(RWC FILE服务器与PC机之间的箭头按钮)。

三、EPG电子节目指南测试

RWC2010C提供了使用PAD或分组数据通道测试EPG的功能。程序的开始时间和持续时间可以在RWC2010C GUI中编辑。最多可以编辑10个节目节目表。

3.1 使用分组数据通道进行EPG测试

EPG分组数据通道可以配置为现有DAB业务的次要组件，如下所示。

3.1.1 ENSEMBLE总体设置：

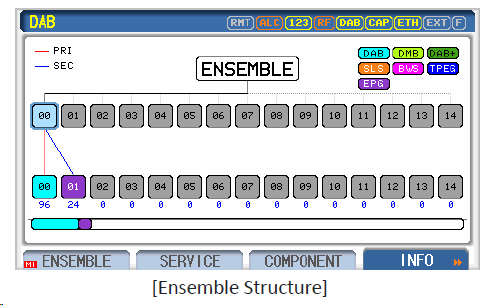

3.1.2 INFO界面状态：

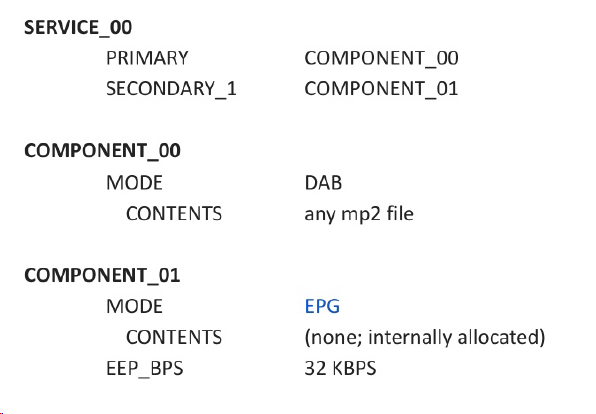

3.1.3 SERVICE界面设置：

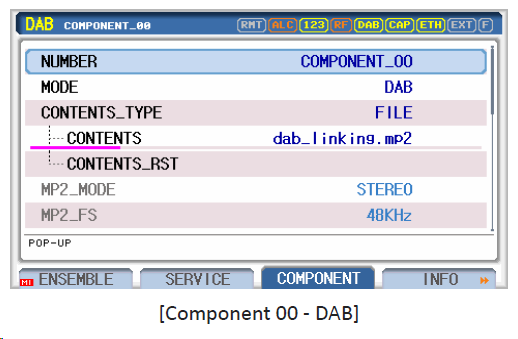

3.1.4 COMPONENT 00设置：

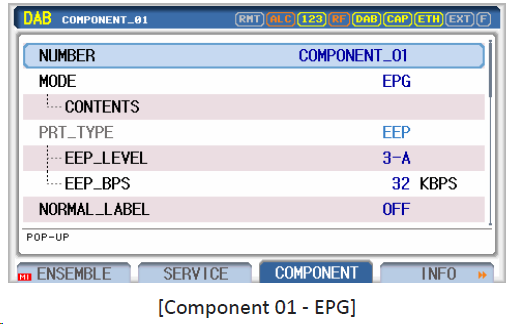

3.1.5 COMPONENT 01设置：

3.2 使用PAD模式进行EPG测试

使用PAD通道的EPG可以在主组件中配置，如下所示。

3.2.1 ENSEMBLE总体设置：

3.2.2 INFO界面状态：

3.2.3 SERVICE界面设置：

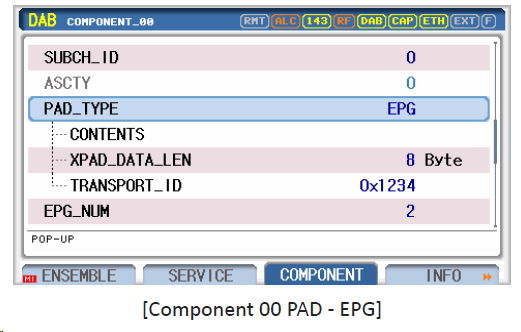

3.2.4 COMPONENT 00设置：

四、SPI服务和项目信息测试

RWC2010C提供了使用PAD或分组数据通道测试EPG的功能。程序logo文件固定为RedwoodComm文件。所以用户不需要下载logo文件。一些示例PNG文件可以通过PC从RedwoodComm的文件服务器下载。

4.1 使用分组数据通道进行SPI测试

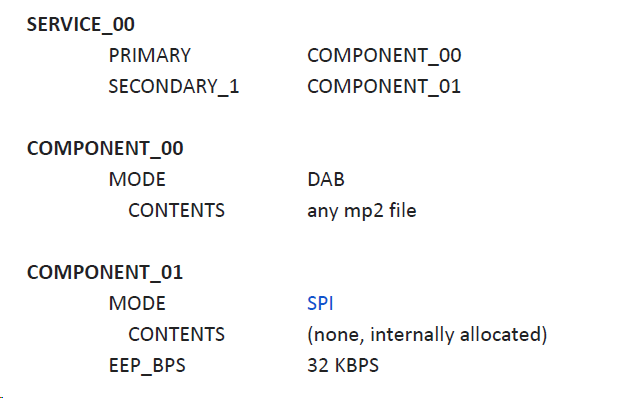

SPI分组数据通道可以配置为现有DAB业务的次要组件，如下所示。

4.1.1 ENSEMBLE总体设置：

4.1.2 INFO界面状态：

4.1.3 SERVICE界面设置：

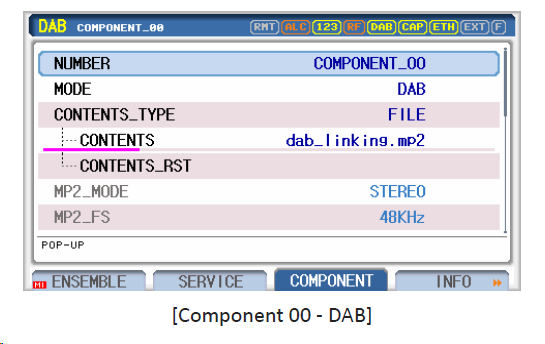

4.1.4 COMPONENT 00设置：

4.1.5 COMPONENT 01设置：

4.2使用PAD模式进行SPI测试

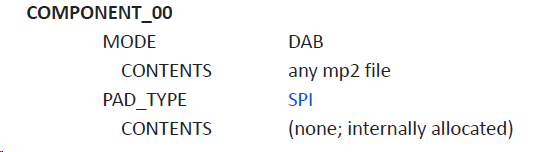

使用SPI通道的EPG可以在主组件中配置，如下所示。

4.2.1 ENSEMBLE总体设置：

4.2.2 INFO界面状态：

4.2.3 SERVICE界面设置：

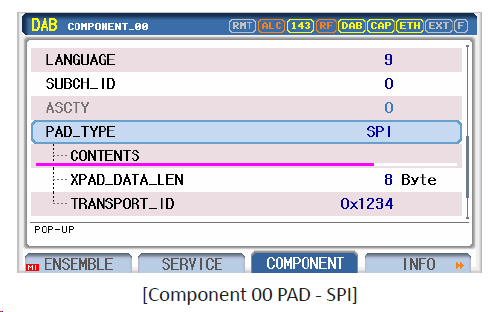

4.2.4 COMPONENT 00设置：

五、DLS动态标签服务测试

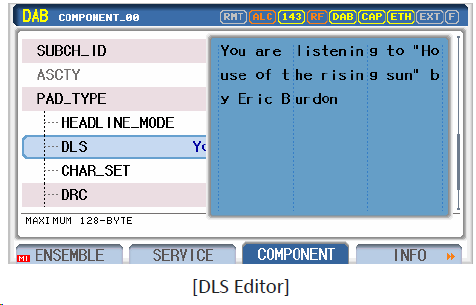

RWC2010C提供了使用PAD测试DLS/DL+的功能。DLS字符串可以在RWC2010C的GUI中进行编辑。我们建议使用RWC2010_utility.exe程序进行4.2中描述的DLS编辑，这使得编辑非拉丁文本更容易。。

5.1 使用PAD模式进行DLS/DL+测试

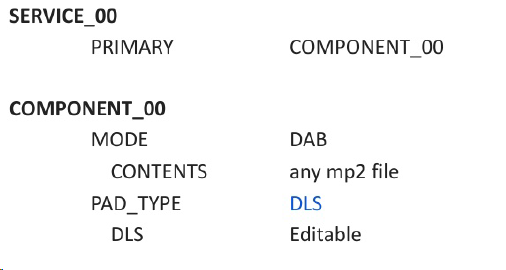

DLS/DL+分组数据通道可以配置为现有DAB业务的次要组件，如下所示。

5.1.1 ENSEMBLE总体设置：

5.1.2 INFO界面状态：

5.1.3 SERVICE界面设置：

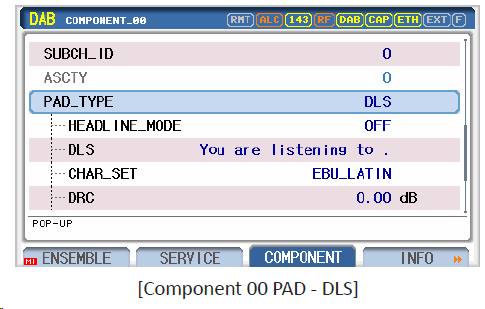

5.1.4 COMPONENT 00设置：

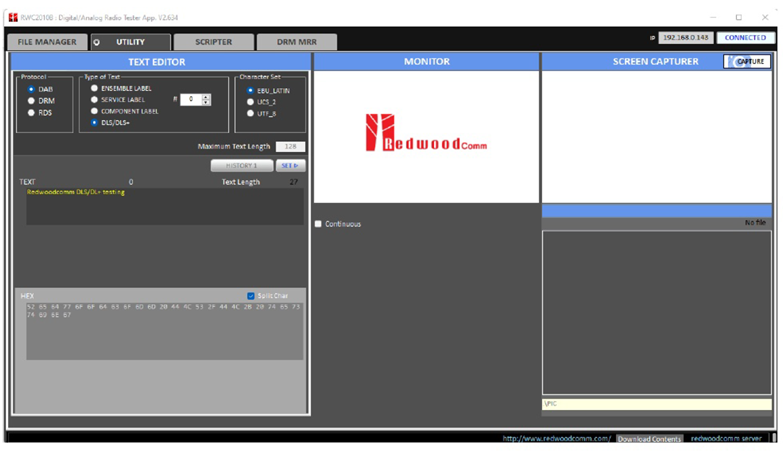

5.2使用PC程序进行DLS编辑

RedwoodComm提供了一种使用PC机程序编辑多种语言的简便方法，如下所示。

六、典型测试仪器简介

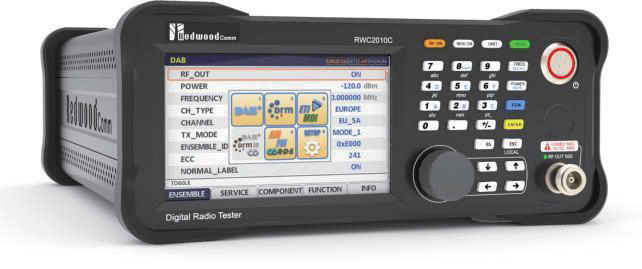

针对DAB CHANNEL测试，我公司运营销售的RWC2010C设备是完全满足要求的。

该设备支持AM和FM模拟调制，也支持DAB/DRM数字调制，可以同时输出多路FM信号。尤为值得关注的是该设备支持灵活的基带复用功能，为业界独创功能，可以针对DAB和DRM进行流级别的复用配置，从而大大增强测试灵活性和效率。该设备支持完善的DAB附加功能测试，比如Seamless Linking（根据测试需要可能需要其它设备和软件搭配）和DAB Announcement。

需要指出的是，此设备也满足基于ETI流的测试方式。具体请读者参考RWC2010C产品彩页和相关资料，并可向我司电话咨询

若读者需要基于IQ采集的数据流来测试，则可以考虑MP7600来进行，该设备支持16bit位深和高速采样，可以几乎无失真还原射频信号，尤其可以利用其100M的最大实时带宽来同时记录宽带信号。
