如何使用寻线仪查找到对应断路器

对于一些时间较久或线路对应标识不清晰的现场设备，一旦遇到线路故障或紧急问题，需要工程师一一排查比如线缆和断路器的对应关系，再进一步处理故障。有时会花费很多时间精力甚至无法顺利解决。线路的对应排查工作，既需要丰富的现场经验，也需要专业的工具来辅助判断。

要识别通电或断电线束内的对应电线，可以通过专业的寻线仪设备，使繁琐重复的测试流程变得简单，同时更安全更快捷，事倍功半！

使用寻线仪识别线缆对应关系的

具体接线方法如下：

01

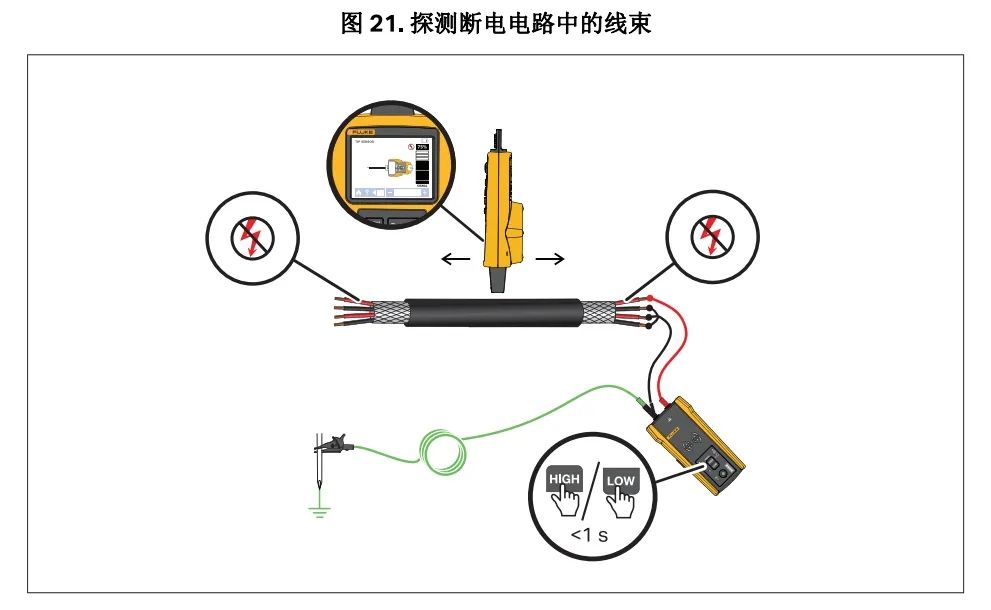

对于断电电路

需要将发射器正极接入需要识别的这根线，其他线全部接入负极并同时接地。接下来就可以通过接收器来跟踪线缆位置以及查找对应关系。

02

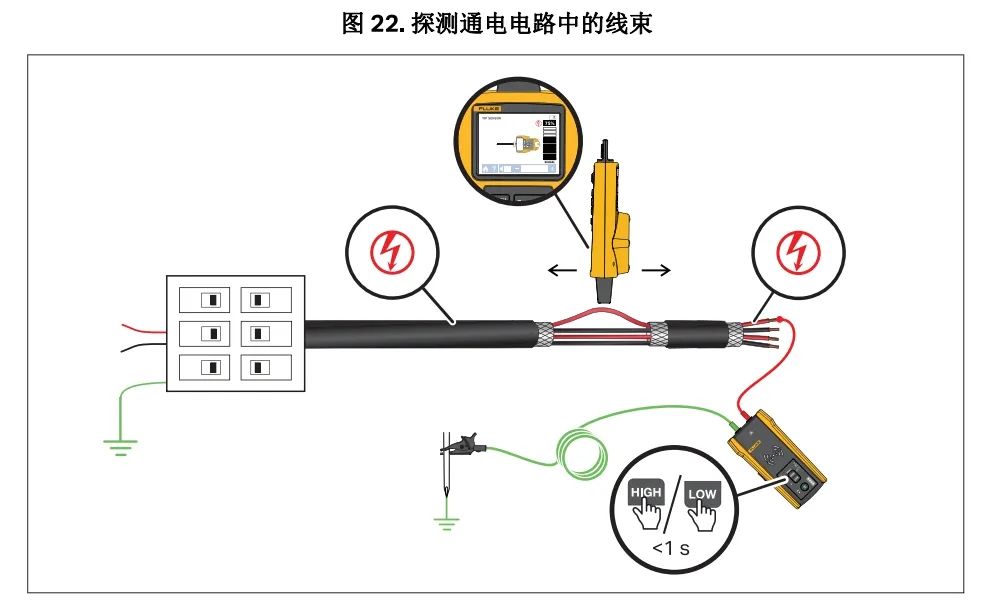

对于通电电路

需要将发射器的正极接入需要识别的这根线，发射器的负极接地。接下来使用接收器来识别这一根线，注意在识别时，需要将测试的线与并行的其电线拨开一定距离，以避免其他线带来的信号干扰。在这些线中找到信号最强的表示对应正确。

接下来小福为大家分享一个现场测试案例：

03

案例介绍

崔工现场遇到一个施工导致的电缆短路故障，需要对这条电缆重新维修接好，在这之前需要先找到这条电缆所对应的断路器。由于设备标识不清晰，且原来有一些已废弃的线路，需要在现场的2个配电柜中的30多个断路器里面找到对应这条短路电缆的正确一路。

通过寻线仪的发射器接入电缆的故障点，正极接入其中一相，负极接地。接下来使用发射器在对应的配电柜中，根据信号强弱进行扫描排查，找到对应信号最高的即为对应的一路。

通过专业的寻线仪，可以更快的确认和验证问题，事倍功半。福禄克新发布的F2052/2062高级寻线仪套件，具有CAT IV600V安全等级，可以测试带电或不带电线缆。具有快速定位线缆位置、查找短路或断路点、识别断路器和保险丝、NCV非接触电压检测功能，使得线缆位置和故障“可听可见”，节省工程师的故障排查时间。
