振荡频率的测量方法

1

振动频率

振动频率是指与晶体谐振器一起工作的振荡电路的实际频率。振动频率由晶体谐振器决定，并受MCU、外部负载电容、PCB杂散电容等的影响。

2

测量-计算

振动频率通过以下方程来计算：

其中：

• fL：负载共振频率
• fr: 共振频率
• Cs: 负载电容
• C0、C1: 等效电路常数

3

测量-方法1

1. 测量设备和装置

• 振荡电路
• 频率计数器
• 放大器 (或是带有输出信号的示波器)
• 探针

2. 按照下图所示准备测量设备。请尽可能延长示波器中Y轴的范围。
3. 让探针尽可能靠近振荡电路。
4. 从频率计数器上读取频率。

振荡电路: 使用计数器测量频率

注意：

• 请不要让探针触碰振荡电路。由于探针的输入电容，实际振荡频率会降低。
• 请注意，示波器中显示的频率精度是不够的。
• 请注意数字示波器因量化误差而产生的采样率或平均数。

4

测量-方法2

1. 测量设备和装置

• 振荡电路
• 光谱分析仪
• 天线 (可以用作天线的同轴电缆)

2. 按照下图准备测量设备。
3. 让天线尽可能靠近振荡电路。
4. 读取光谱分析仪响应的峰值频率。

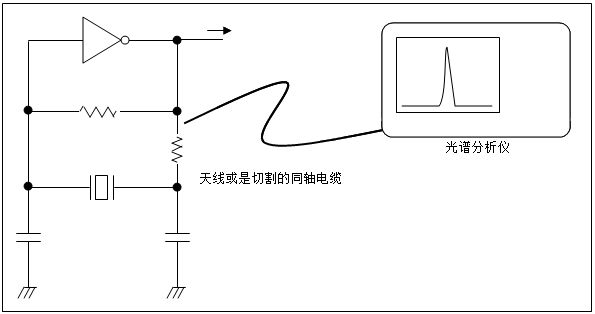

振荡电路: 通过光谱分析仪测量频率

注意：

• 请不要让天线触碰振荡电路。
• 请使用小量程的光谱分析仪测量响应，以提高精度。

5

注意事项

测量频率时，为了防止对探针等产生的影响，不要让任何物体接触振荡电路，这很重要。如果探针接触振荡电路联通探针电容，会使振荡频率偏移。
