齐纳二极管测试仪电子项目

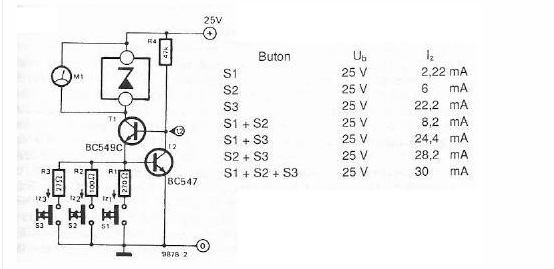

采用以下电子方案可以设计出使用少量电子部件的齐纳二极管测试仪。

使用该齐纳测试仪和万用表，可以用齐纳二极管的高精度阈值电压进行测量和确定。齐纳电压可以通过与齐纳二极管并联的直流电压表读取。

如果触点S1闭合，电阻R1、T1和齐纳二极管电流流过。基极晶体管T1通过R4连接到电源，因此晶体管导通。

齐纳电流等于Q2的基极-发射极电压与电阻值R1之比。

在致动键 S25-S1 处的电源电压为 3 伏时，通过齐纳二极管的电流值约为 2.2、6 和 22mA。

电阻R2和R3或R1、R2、R3的组合可以代替R1与S2-S3连接，以便通过齐纳二极管恒流。
