Pintech品致限频差分探头N2060Apro新品上市！

N2060Apro 差分探头提供一个安全的仪器给所有的示波器使用，它可以转换由高输入的差动电压进入一个低电压(≤7V)，并且显示波形在示波器上，使用频宽高达 200MHz，非常适合大电力测试、研发、维修使用。差分探头输出标示是设计在操作示波器 1MΩ的输入阻抗的相对衰减量，当使用 50Ω匹配器进衰减量刚好为 2 倍量。

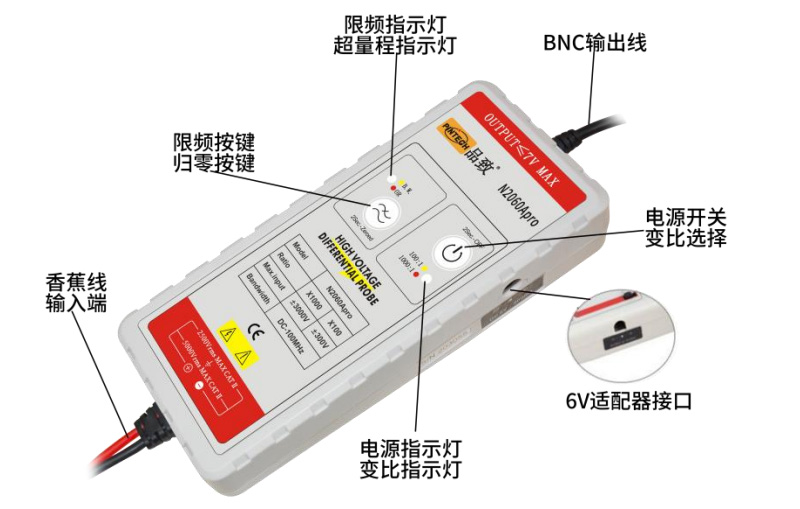

电源/变比按键：

按一下表示开机;按着两秒不动表示关机;

电源/变比指示灯：

短按电源按键，灯亮红色为变比 1000x，黄色为变比 100x;

限频/归零按键：

短按限频，限频/超量程指示灯灯亮黄色;如果超载，限频/超量程指示灯灯亮红色;长按直至电源指示灯闪烁即归零。

操作程序：

差分探头的输出端 BNC 接口与示波器连接。

如有需要先调整示波器上的垂直开关。

将示波器上的衰减率及垂直开关调整到一致的位置。

注意：电源必须打开。

实际的垂直偏向是等于衰减乘上示波器上所选择的垂直偏向，例如是使用负载 50Ω的两倍。
