NRF-PPK2 电流测量应用解决方案

直流的电流测试仪器很少很贵。

电子世界有两个参数，电压与电流

Power Profiler Kit II (PPK2)是易用的嵌入式解决方案的电流测量和功耗优化工具。支持电源模式和电流表模式。

在电源模式下，PPK2既可以供电，也可以测量外部被测设备(DUT)的电流，电源模式具有能够提供高达1A峰值电流的板载稳压器。

两种模式均支持0.8V至5V的VCC电平。在电流表模式下，DUT由独立的电源供电。

PPK2具备高动态输入范围的先进模拟测量单元，可对嵌入式应用中常见的整个电流范围(从200nA直到1A)进行精确的耗电量测量从关机状态到Nordic或外置硬件的最大电流都测量得到。

电流测量分辨率在100nA和1mA之间变化，具体数值取决于电流测量范围。PPK2还具有足够高的时间分辨率以检测峰值。这是通过具有100 ksps的电流采样率来实现的。

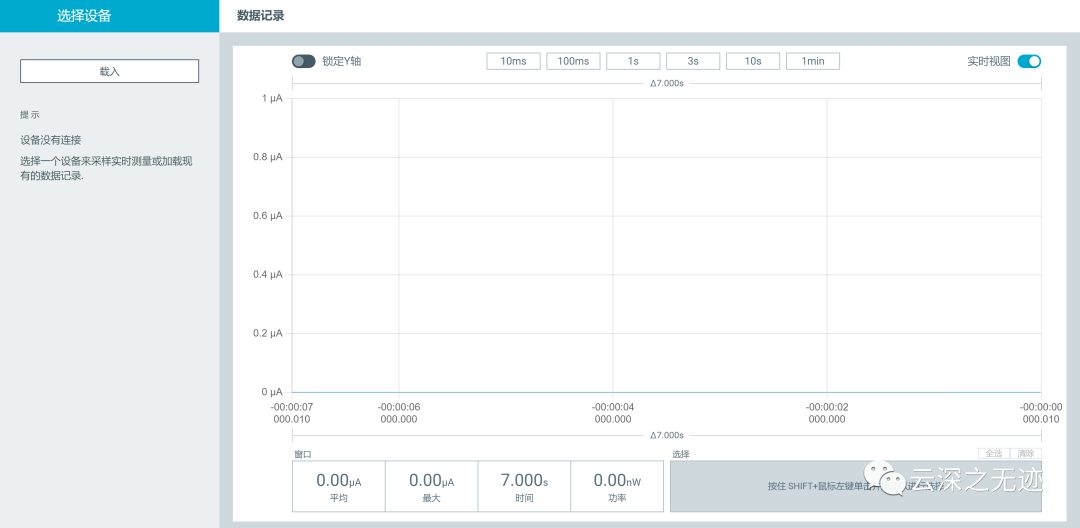

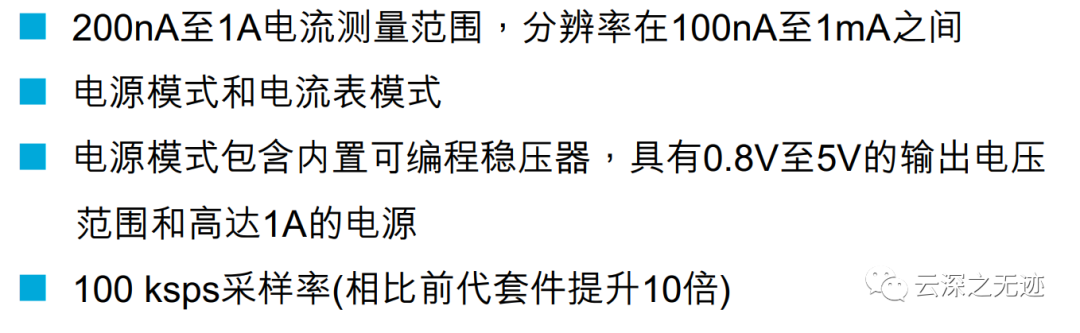

中文

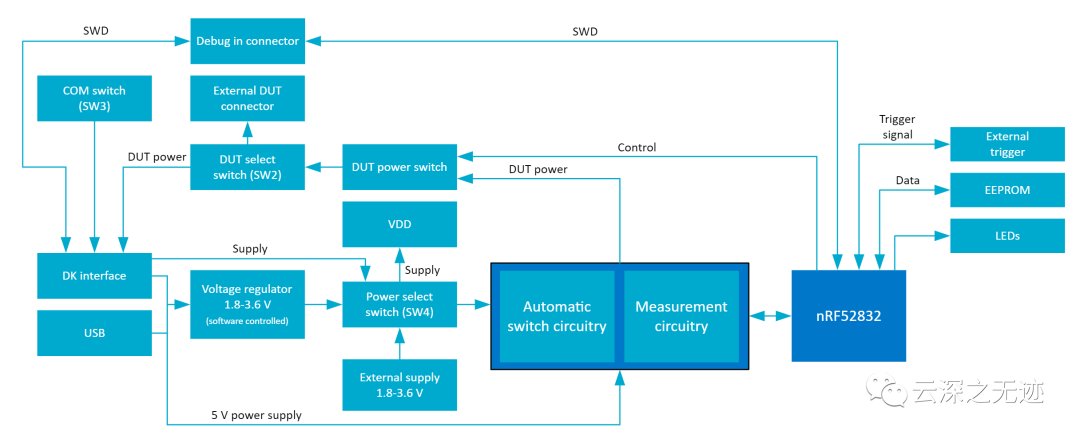

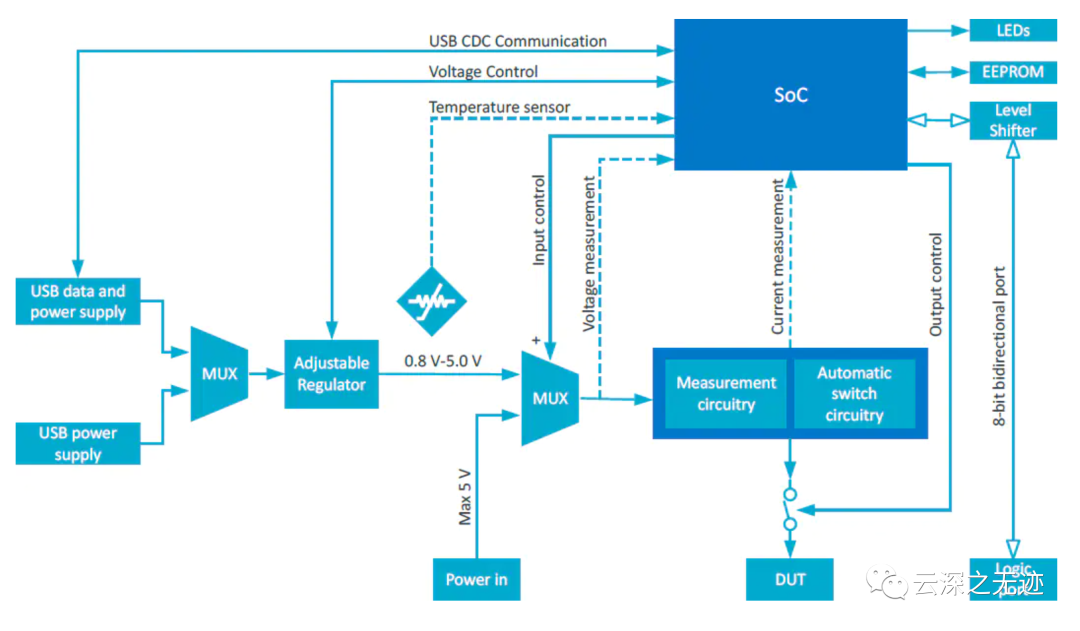

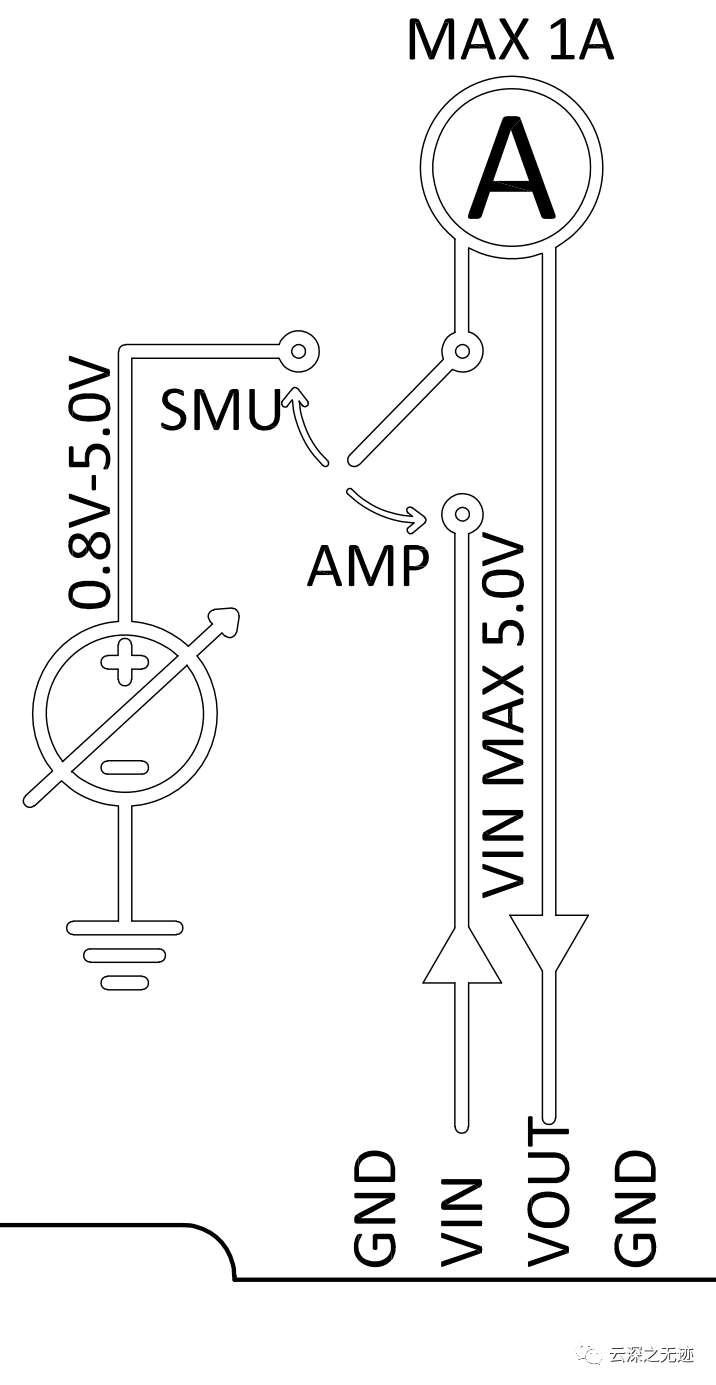

输入的框图

这个也是

表面的丝印

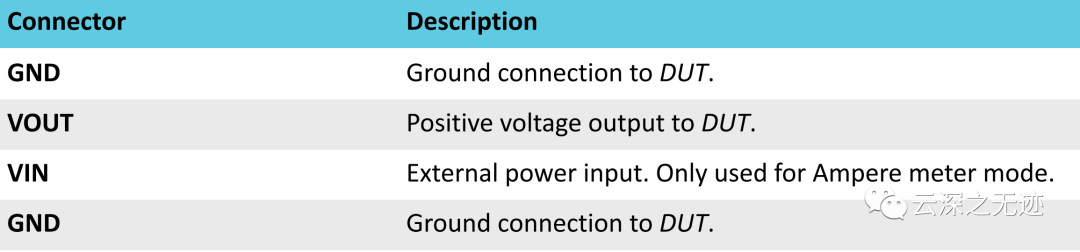

电流的引脚

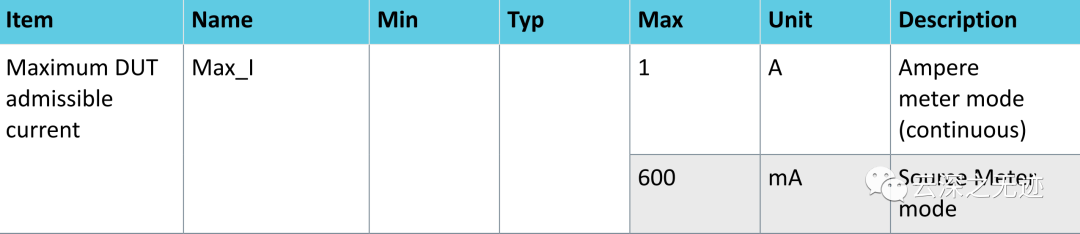

最大的允许电流，DUT是待测电流

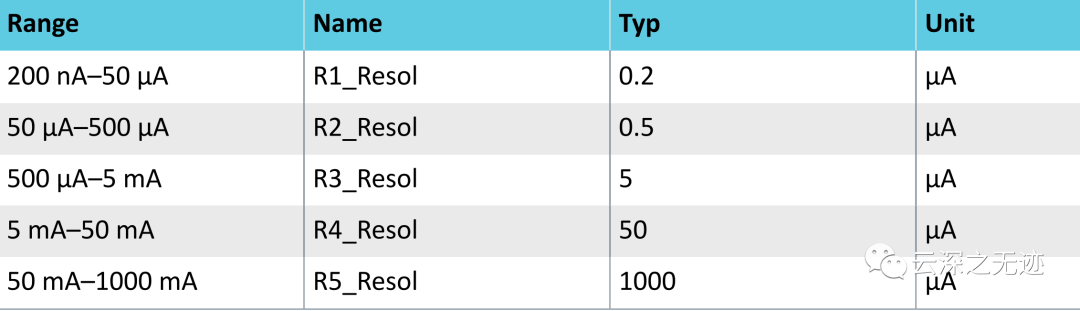

测量分辨率

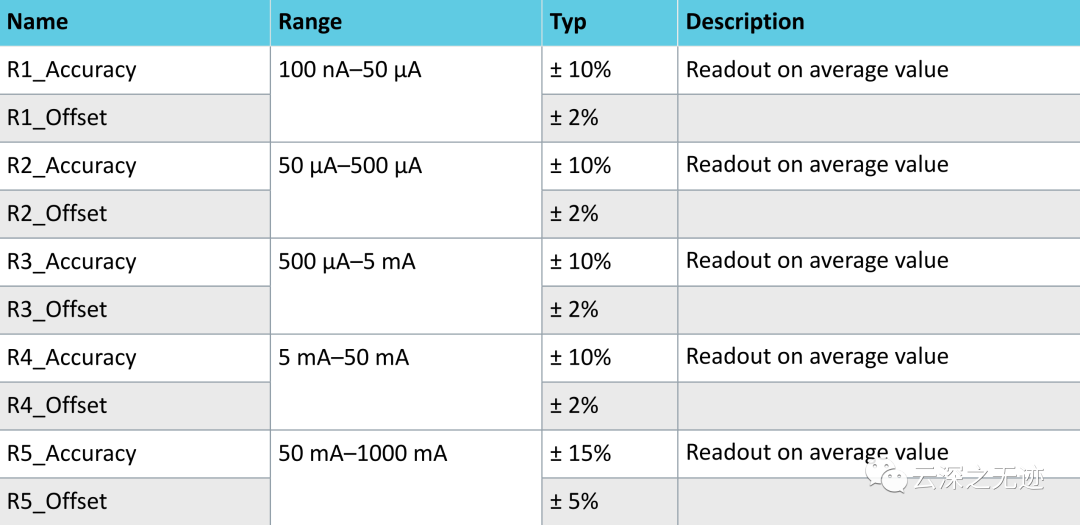

测量精度

害，又是抄的

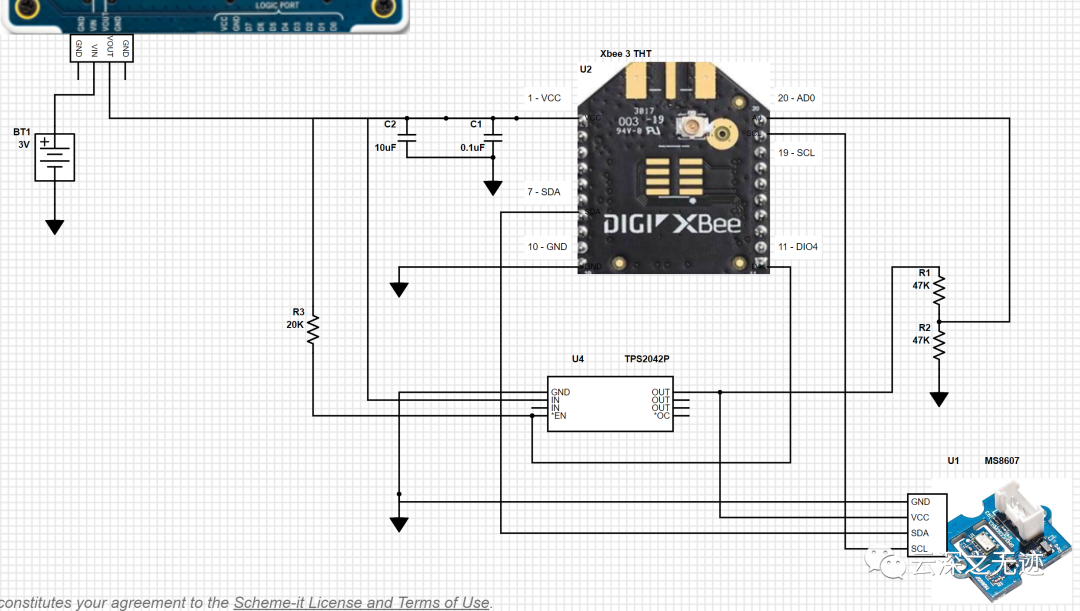

这个项目就是有一个ZIgbee的节点，一个环境传感器，一节电池供电。来测量一些功耗数据。

电池寿命是通过将标称电池容量除以负载从中汲取的平均电流来估算的。电池容量通常以安培小时 (Ah) 或毫安小时 (mAh) 为单位进行测量，平均电流是通过计算睡眠/唤醒周期期间的平均电流来确定的。

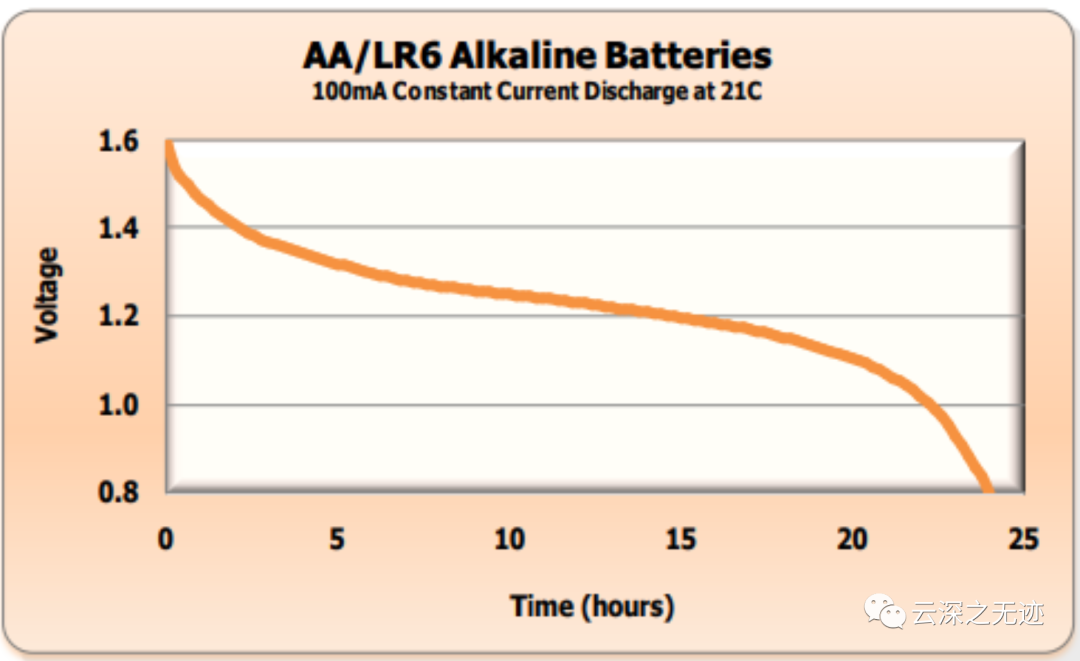

AA/LR6 碱性电池以 100mA 电流放电至 0.8V 截止电压

可用电池容量可通过将消耗率 (mA) 乘以指定截止电压的小时数来计算。例如，上图中所示的 AA/LR6 电池在 100mA 消耗至 0.8V 截止电压的情况下，容量为（100mA X 25 小时）2500mAh。本项目中使用的 IoT 传感器的最小电源电压为 2.1 伏 (2 x 1.05V)，因此在相同 100mA 消耗电流下，AA/LR6 电池的 1.05 伏截止容量约为（100mA X 21 小时）2100毫安时。

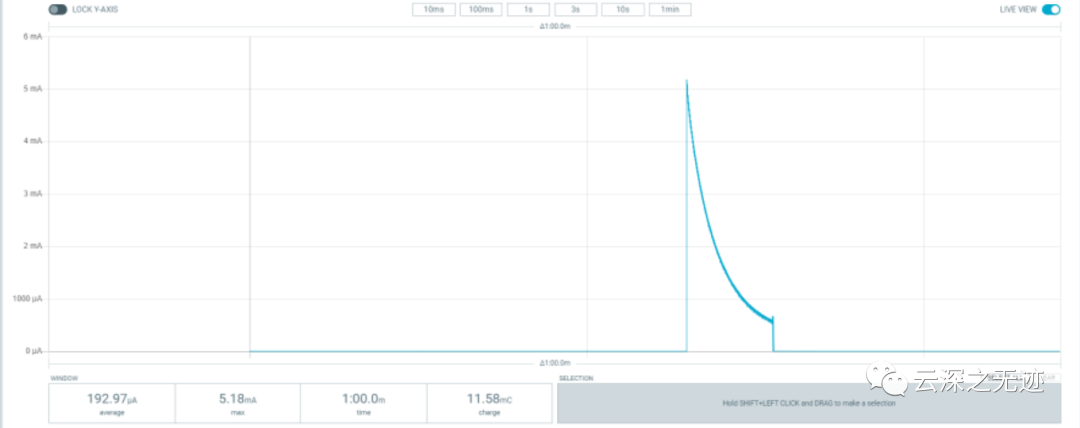

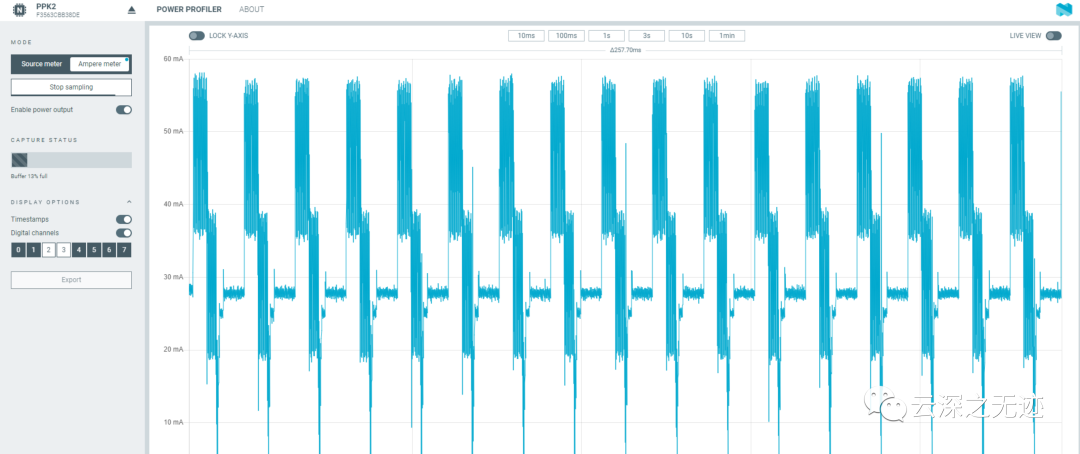

传感器电流

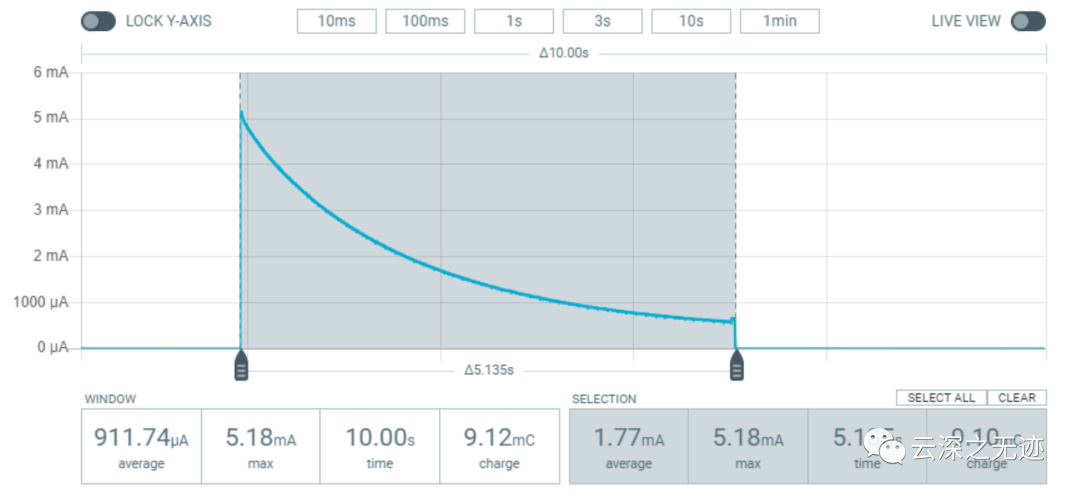

唤醒的平均电流

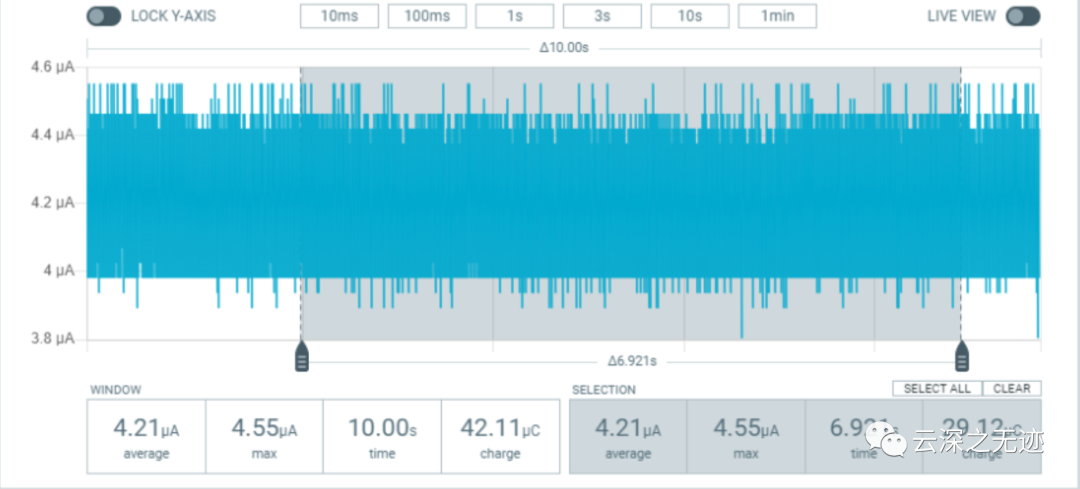

睡眠平均电流

根据上述测量，唤醒期间的平均电流在 5.135 秒的持续时间内为 1.77mA，睡眠期间的平均电流在 60 秒的持续时间内为 4.21uA，总唤醒/睡眠周期约为 65 秒。计算得出平均电流约为 0.142mA。基于2100mAh的电池容量（截止电源电压2.1V），物联网传感器的电池寿命预计约为1年零8个月。

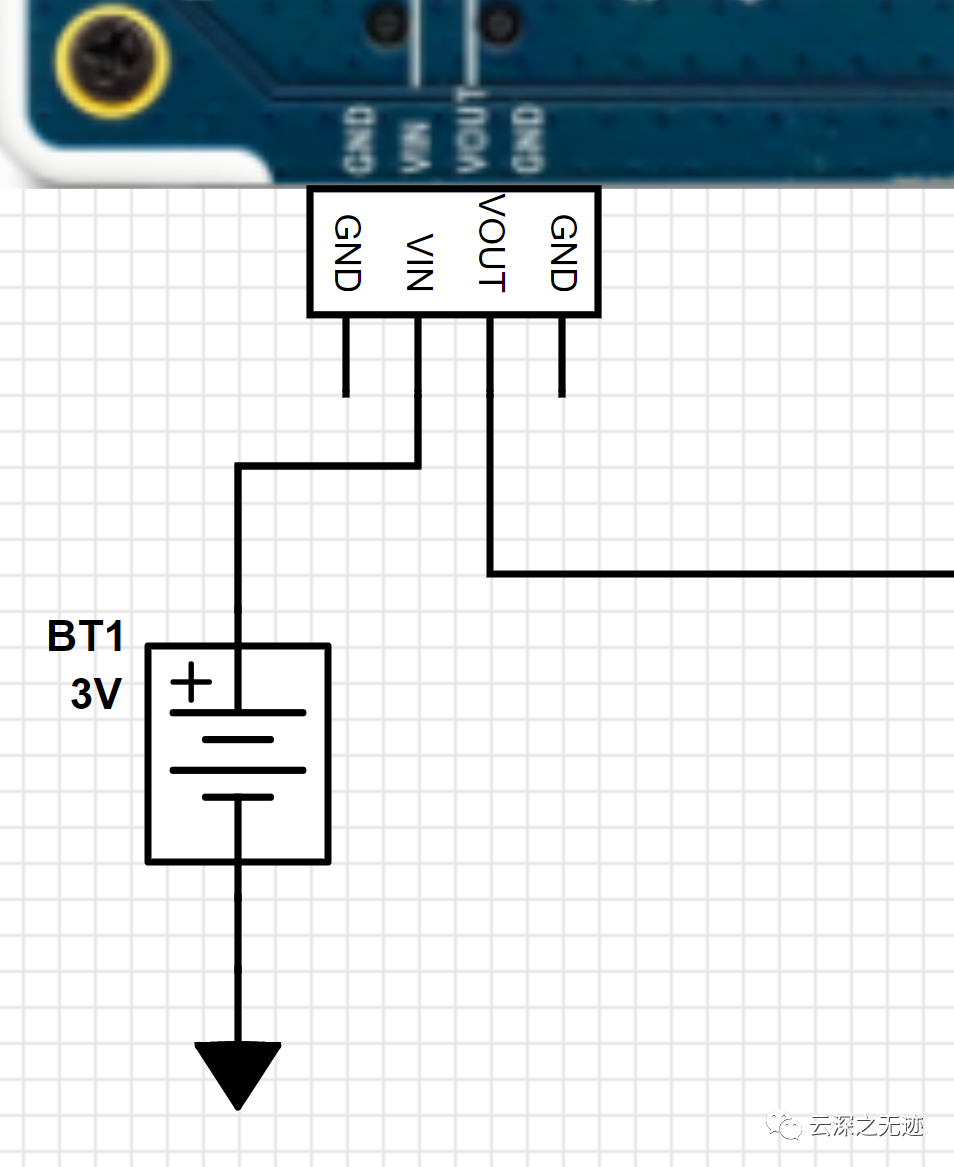

就是这样的连接法

电流是串联

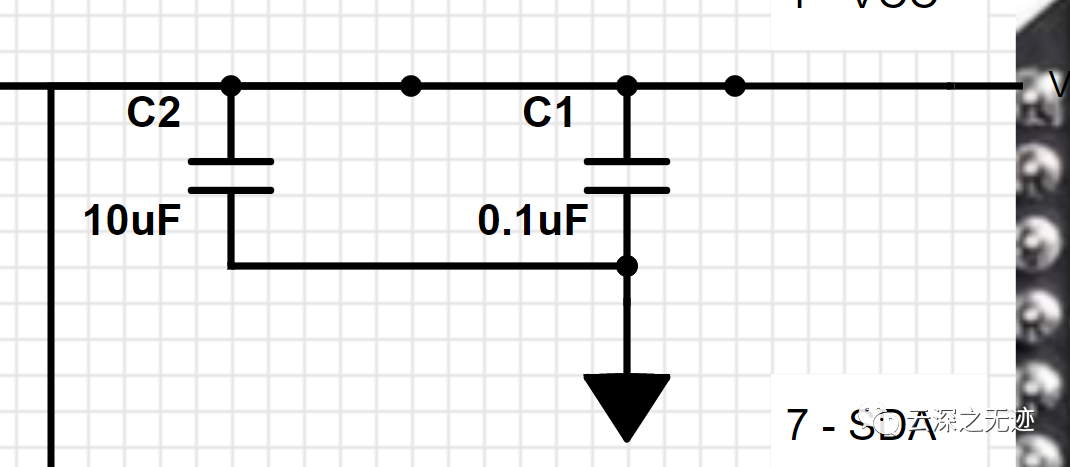

输入进来记得滤波

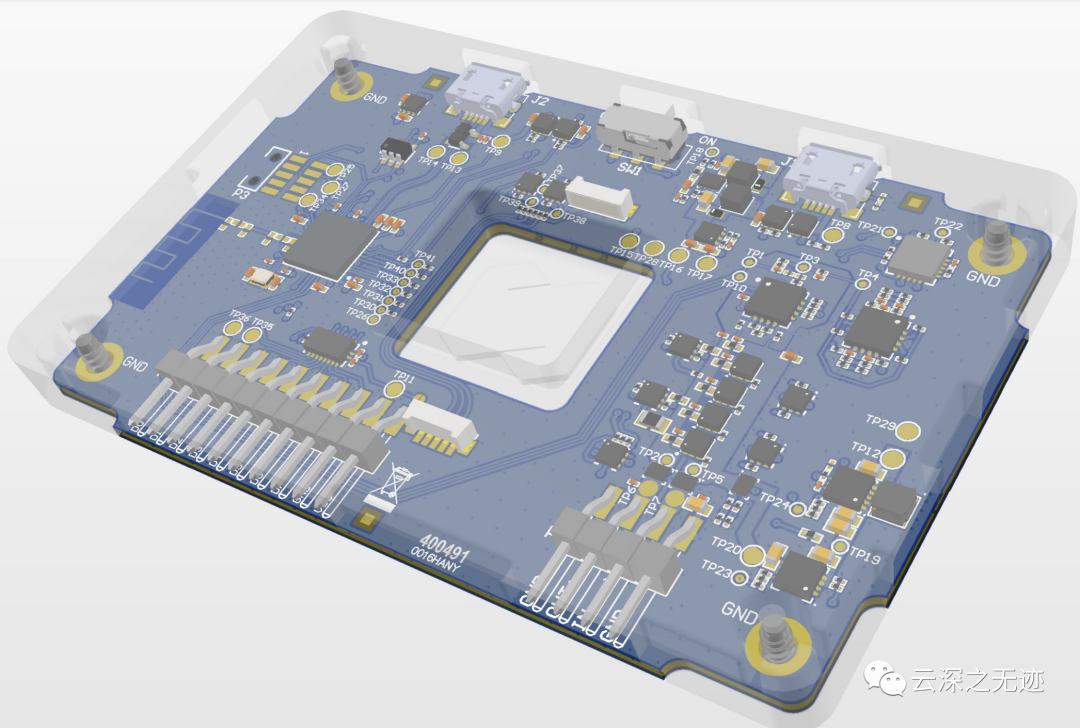

说实话AD还是比JLC漂亮

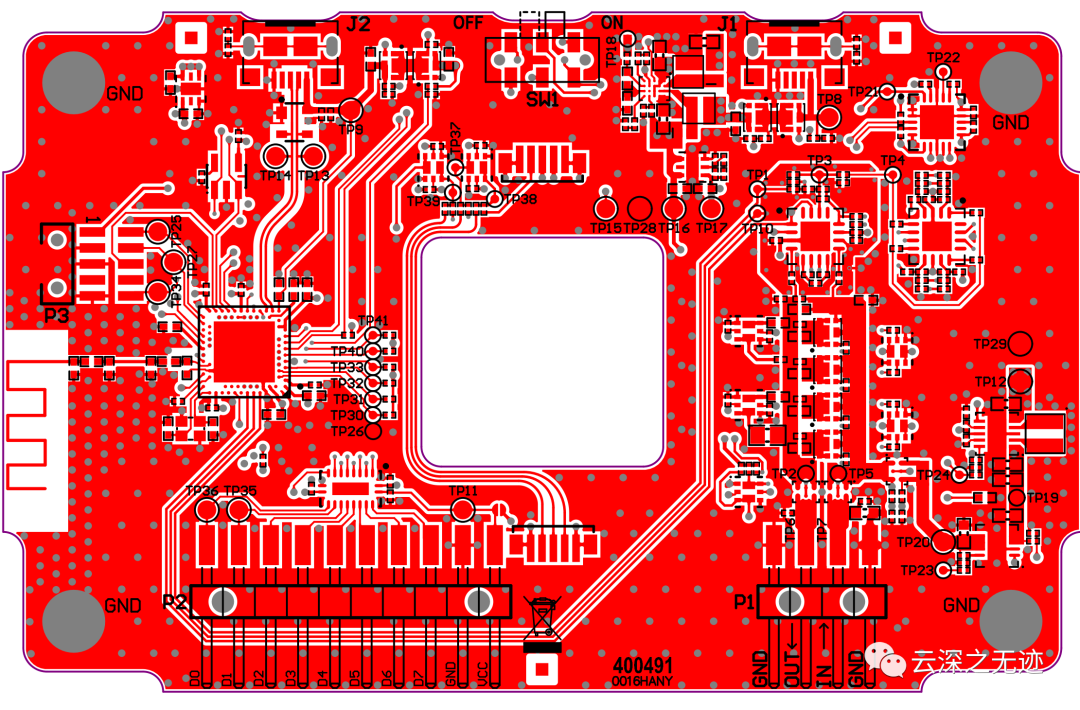

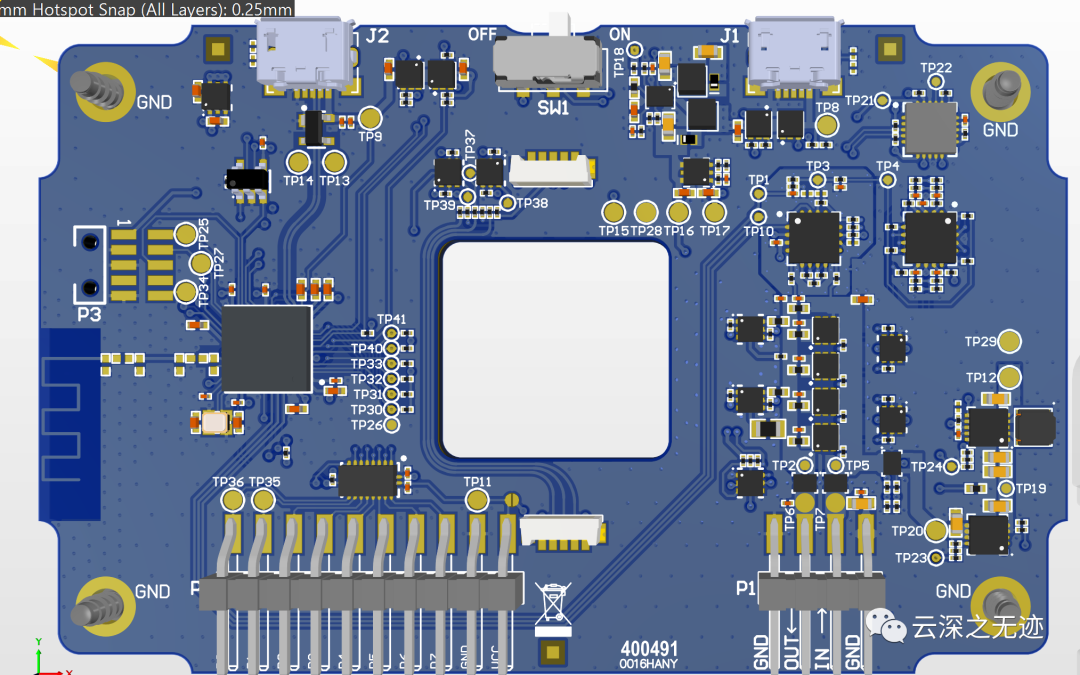

正面的PCB

用的是4层板，芯片用的半埋孔

pcb需要半埋孔

布局很漂亮

固件在这里

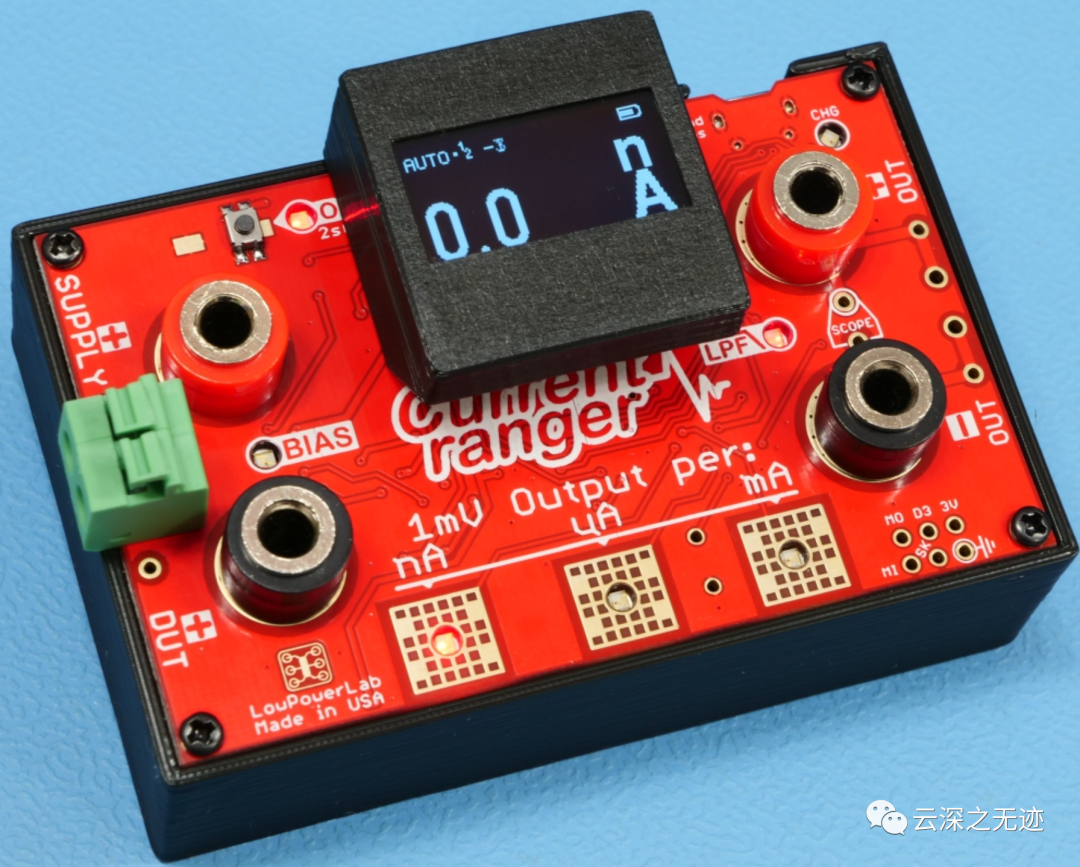

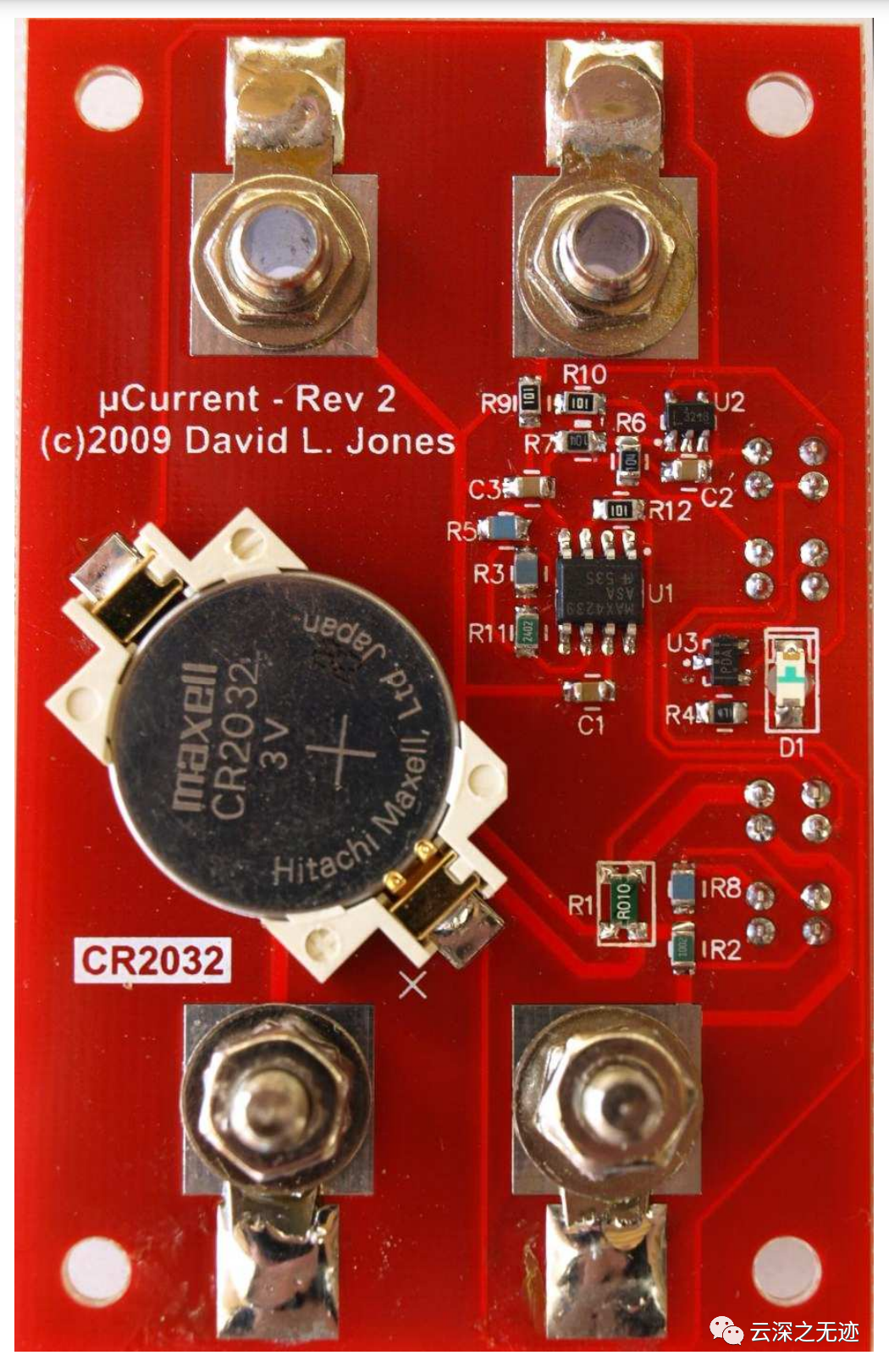

这个是一个小电流的测试仪器

同样

正面

5.08mm 间距拇指/螺丝端子 – 在输入端使用最方便快捷，也可以安装在输出端

“GOLD”香蕉插孔/螺丝端子 – 安装在输入/输出上

薄型香蕉插孔端子 – 安装在输入/输出上

排针也可以焊接在不同的点上，以便于卡扣式 DMM 探测

用于低电感示波器探测的专用针孔输出

这个东西我也在做，感兴趣可以一起上车。
