频谱分析仪的五种带宽介绍

频谱分析仪无论在选型还是在使用中，都有各种带宽选择，比如频谱仪测量带宽，分辨率带宽，分析带宽等，本篇文章介绍一下各种带宽的含义和作用。

首先常说的频谱仪带宽，就是频谱分析仪的频率测量范围，表示信号频率范围内才能被谱分析仪测到。

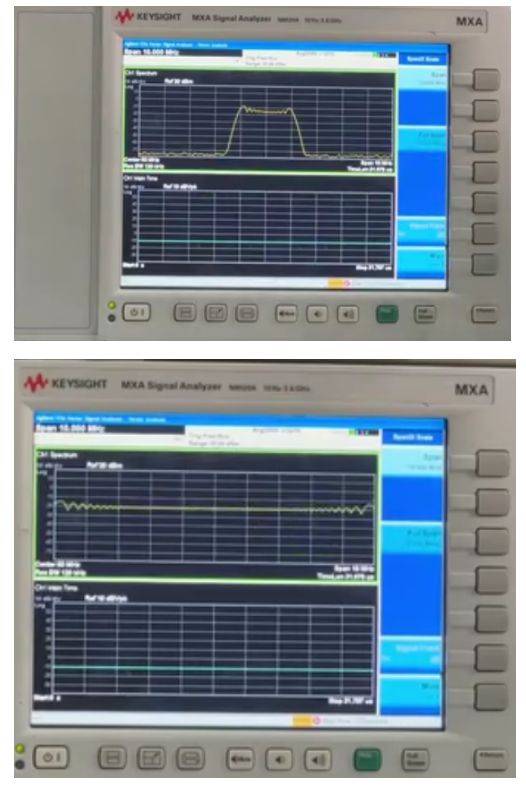

第二种经常说的就是实时频谱仪的带宽，仪器上标注的带宽一般是扫频是频谱仪的带宽，虽然实时频谱仪的测量范围和扫频式的相同，但是实时频谱仪的扫描宽度很小，能一次性在屏幕上显示的频率范围比较小 。

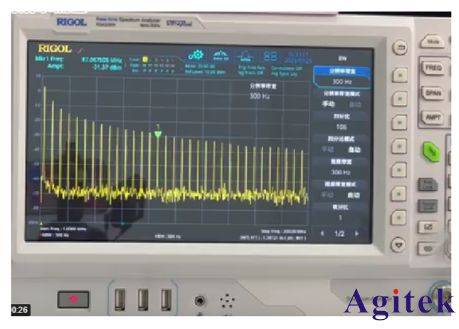

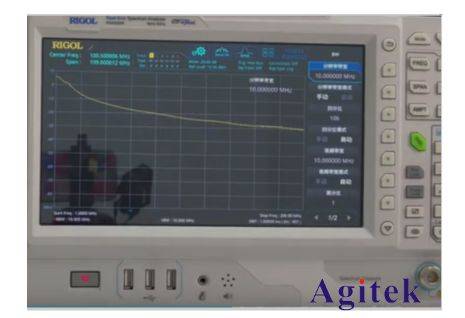

第三种分辨率带宽，它的本质是带通滤波器，作用是区分频率相近的信号峰值。比如一个10MHz的方波信号 ，它是由10MHhz正弦波和它的奇次谐波叠加而成，在频谱仪上可以清楚的观察到各个谐波分量, 但是如果频谱仪分辨率带宽比较大的话，谐波就会混叠，产生失真，无法分辨出这个信号真正的频谱图。当分辨率带宽RBW小于10MHz的时候，可以分辨出信号的谐波参数。

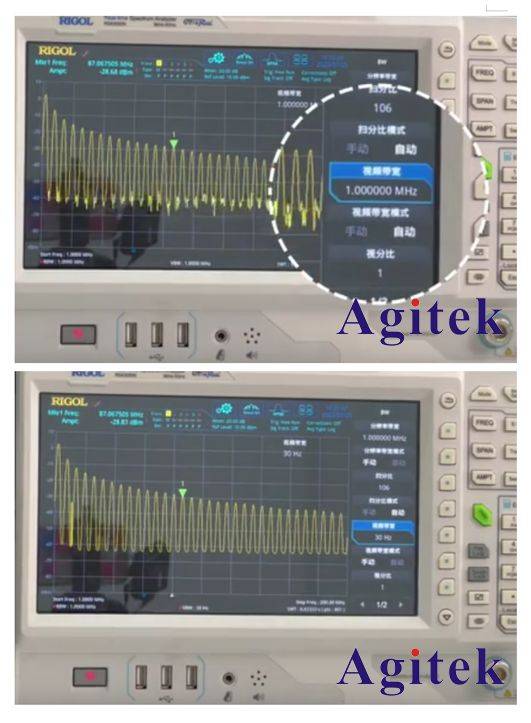

第四种，是视频带宽，它的作用是底噪基线做一个平滑滤波，从而减小噪声，所以在测试微弱信号的时候，视频带宽设置的越小，越能准确测到这个信号。

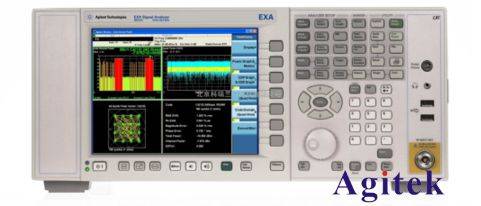

第五种带宽，就是分析带宽，也叫实时分析带宽。带矢量信号分析的频谱仪才有这个参数，它的作用是在测试宽带信号时使用，这个宽带信号的带宽小于频谱仪的实时带宽。比如数字调制信号，信号的载波频率是1GHz，基带宽度是10MHz，那么频谱仪的频率测试范围大于1GHz，分析带宽大于10MHz，就可以在屏幕上完整的显示这个信号。
