HDXS液相锈蚀自动测定仪使用说明

使用方法

试验前准备：试验前，必须用240号氧化铝纱布对试验钢棒进行最后抛光。清洗玻璃烧杯、杯盖和搅拌棒并放于烘箱中干燥（清洗步骤请查阅GB/T11143）。

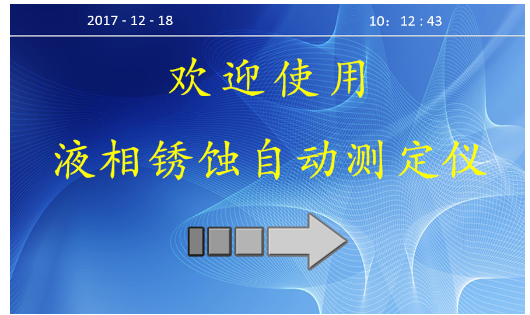

1、开机界面

向仪器玻璃缸中加水至距顶端3cm处。通电，进入仪器开机界面。

点击或划扫屏幕中箭头，仪器会进入测试界面。

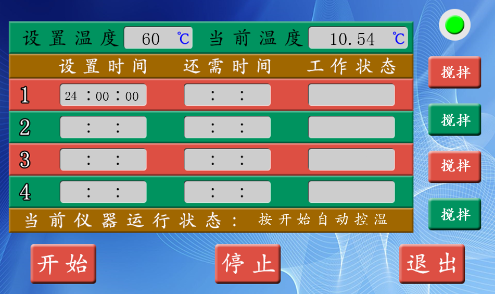

1. 测试界面

在测试界面中，可设置温度（一般60℃）及搅拌时间（时、分、秒需依次设置，一般为24小时）。

控温范围：室温-100℃任意可调

控温精度：±0.02℃

分辨率：0.01℃

搅拌时间：0-99小时任意可调

搅拌速度：1000±20转/分钟

实验孔：4个

使用环境：≤45℃

≤85%RH

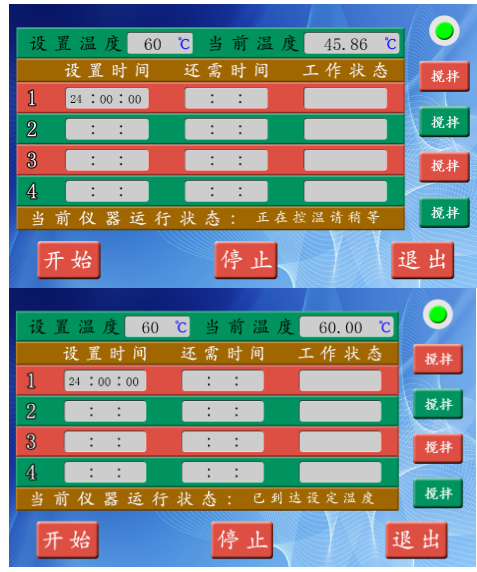

按“开始”键，仪器会自动升温至设置温度。

烧杯中加入300ml样品并放置于恒温浴缸中并安装好搅拌棒，按“搅拌”键，仪器即开始搅拌。

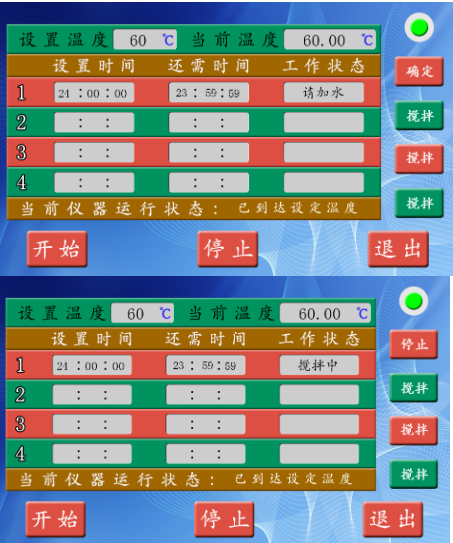

根据仪器提示加入钢棒。按“确定”键仪器会继续试验。

此时按测试杯号后面的“停止”键，当前栏会停止搅拌。按屏幕下方的“停止”键，仪器会停止所有测试杯的搅拌，并停止加热恒温浴。

当搅拌试样30分钟后，仪器会自动提示加入水。此时向测试烧杯中加入30ml水。按“确定”键，仪器会自动继续试验至结束。

仪器搅拌24小时，试验完成后，取出钢棒。在不经强化的通常光线下，凡试验钢棒上有肉眼可见的任何锈点和条纹即为锈蚀的试验钢棒。

五、结果判断

为了报告某种试样合格与否，必须进行平行试验。如在试验结束时，两根试验钢棒均无锈蚀，那么试样为合格。如果两根钢棒均锈蚀，则试样为不合格。如果一根钢棒锈蚀而另一根不锈蚀，则应再取两根钢棒进行试验，如果重做的两根钢棒均无锈蚀，那么试样合格。如果两根钢棒均锈蚀，则试样不合格。

当需要指出锈蚀的程度时，为统一起见，建议按下述的锈蚀程度分级。

轻微锈蚀：限于锈点不超过6个，每个锈点直径不大于1mm

中等锈蚀：锈点超过6个，但小于钢棒面积的5%

严重锈蚀：锈蚀面积超过钢棒面积的5%

试验报告应指明采用方法ABC。如用方法C，应注明是蒸馏水还是合成海水。

六、注意事项

1、玻璃缸内未注水时，不得通电。

2、当搅拌棒未安装到仪器上，平时储存过程中，不得有重物压在钢棒上面，以防钢棒变形。

3、浴缸中的浴液不能有杂质与飘浮物，以免堵塞测试孔，

4、使用前，仪器必须可靠接地。

5、使用全浸式温度计校正温度时，温度计的有效刻度不得露出恒温浴的液面。

6、仪器不允许在潮湿、有腐蚀性气体的环境中存放或使用。

7、仪器在使用过程中，若出现故障，应请专业人员进行维修，并及时与我们联系。

8、电源必须做好良好接地。

9、玻璃缸未降温的情况下不得加入凉水，以防缸体炸裂。
