如何识别变压器的输入侧和输出侧

变压器是电气系统中最常见的设备之一，用于连接在不同电压下运行的电路。

这些通常用于需要将交流电压从一种电压电平转换为另一种电压电平的应用。

根据电气设备或装置或负载的要求，可以通过在交流电路中使用变压器来降低或提高电压和电流。

各种应用使用各种各样的变压器，包括电源、仪器仪表和脉冲变压器。

方法#1：使用万用表

首先打开数字万用表并选择‘连续性模式’。

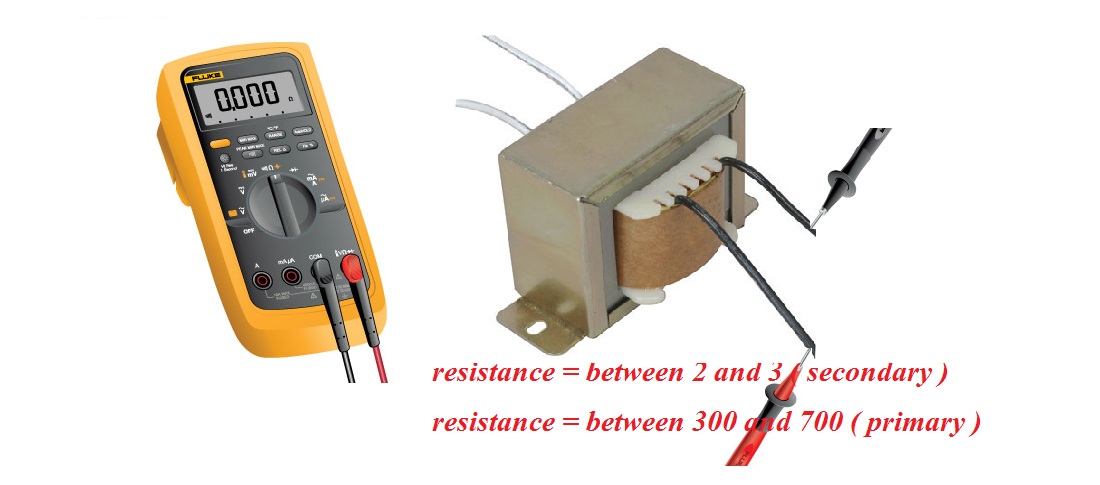

将测试引线连接至变压器端子。将测试引线在连接(A)处保持连接几秒钟。

读取显示的测量值。如果变压器值在测量范围内，万用表将显示变压器值。

万用表显示值在300到700之间，此侧为输入侧。

万用表显示值在2到3之间，此侧为输出侧。

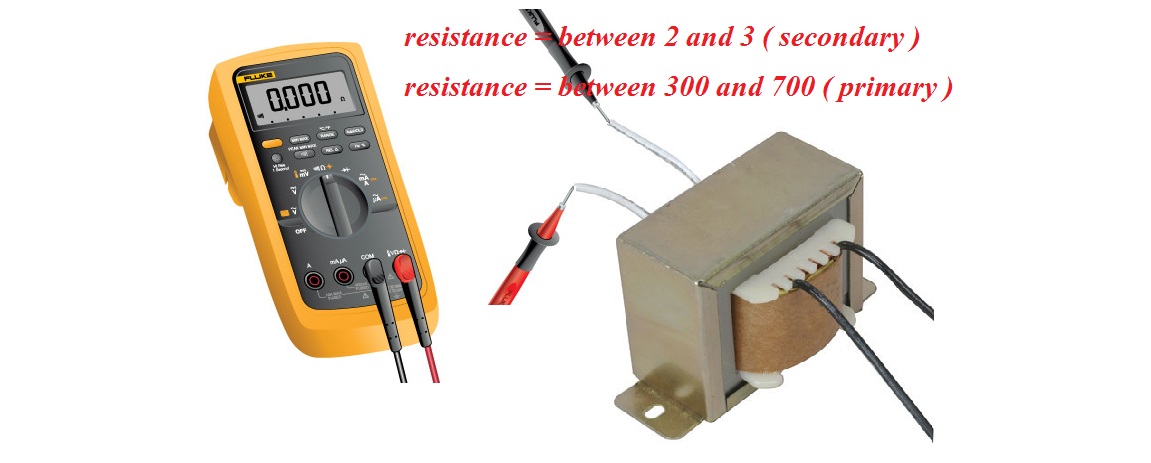

将测试引线连接到变压器另一侧端子。将测试引线在连接(B)处保持连接几秒钟。

读取显示的测量值。如果变压器值在测量范围内，万用表将显示变压器值。

万用表显示值在300到700之间，此侧为输入侧。

万用表显示值在2到3之间，此侧为输出侧。

方法#2：

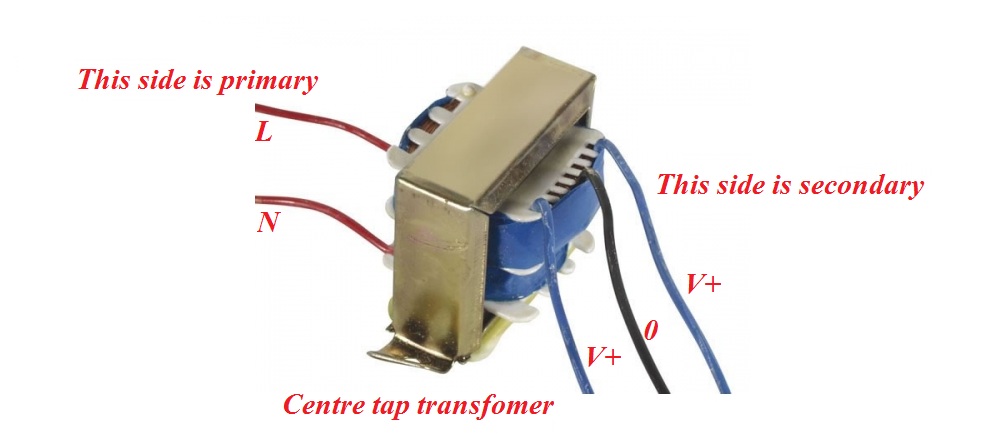

首先查看中心抽头变压器，如果接线数为2-此侧为输入侧。否则，接线数为3-此侧为输出侧。

方法#3：

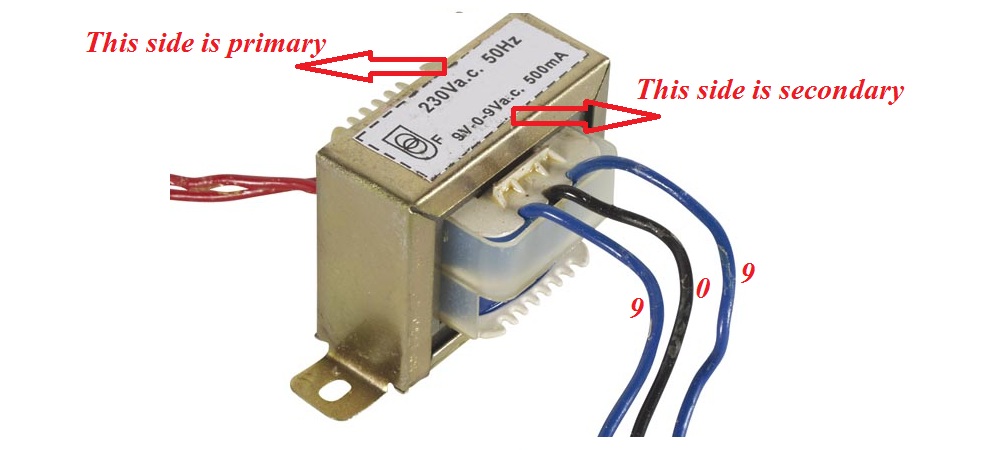

变压器详细信息显示在变压器的顶部已标明输入侧或输出侧。
