芯片设计测试中scan和bist的区别

Scan和BIST属于DFT范畴的两种技术，本质还是设计，因为这两种技术是会实实在在的在芯片中生成硬件电路的，但不是任何的function，专门为测试服务的。

Scan Design -- 扫描路径设计

Scan 技术最初由Kobayashi等人提出来的，它的优点是基本原理是时序电路可以模型化为一个组合电路网络。

Scan design的设计目标是能够提高可控性和可观测性。

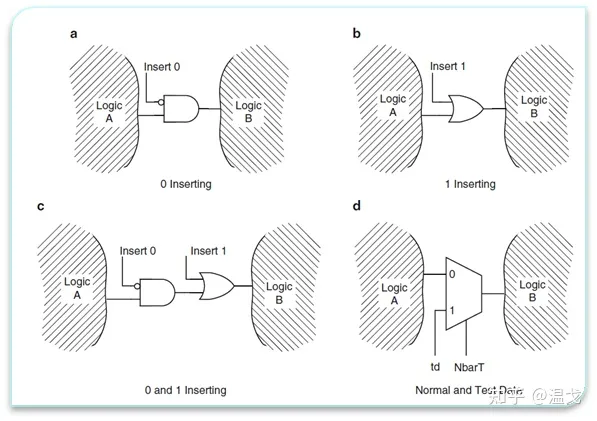

通过在逻辑A和逻辑B之间插入一些额外的硬件电路，便可观测&控制逻辑A传递到逻辑B的值。[1]

scan 分为两步：

1. Scan replacement

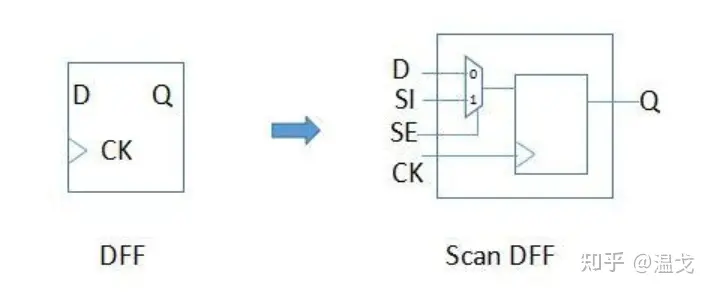

把普通的DFF，替换成带Scan DFF，下图是一个mux-D的DFF，可以看到多了一个SI，SE，和一个mux。

其SE端值为0时，电路工作在正常功能状态并能把D端的值锁存下来；当SE为1时，电路工作在所谓scan mode并锁存SI的值。

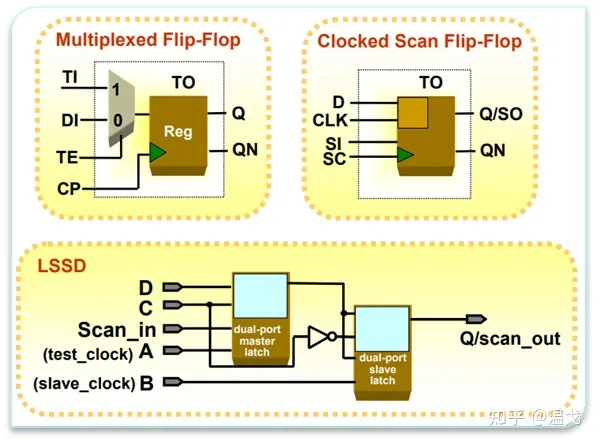

常见的scan cell有三种：

2. Scan stitching

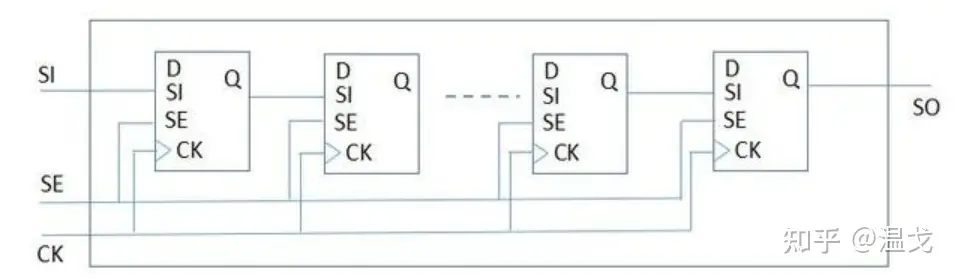

Scan stitching 是把上一步中得到的Scan DFF的Q和SI连接在一起形成scan chain。在芯片的顶层有全局的SE信号，以及scan chain的输入输出信号：SI 和 SO。通过scan chain的连续动作，就可以把问题从对复杂时序电路的测试转化成测试组合电路。

实际在设计中，这两步都是由EDA工具完成的。

上面的两幅图都只有时序单元，我们再把组合逻辑放进来。

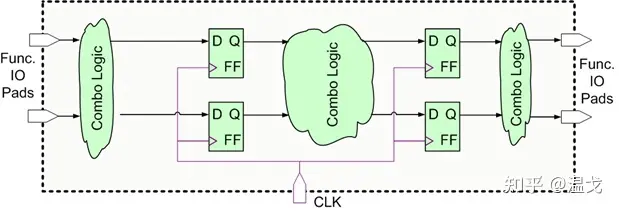

Before scan

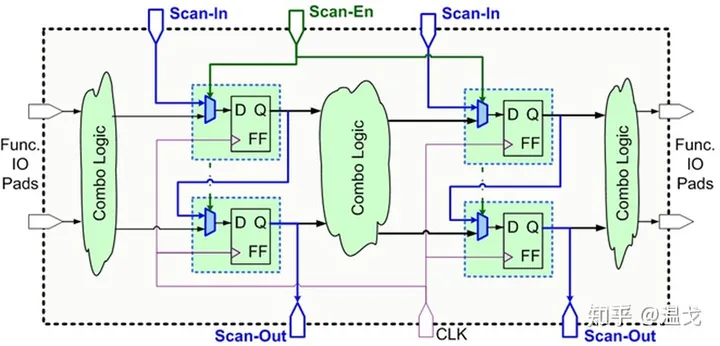

After scan insertion

Scan test 的步骤：

1.把Scan-En设成0，此时电路工作在正常状态（function mode)下, scan insertion对电路的正常功能没有影响。

2.把Scan-En设成1，然后把enable clock来驱动寄存器，在Scan-In端输入测试数据，然后在输出端Scan-Out观测，用此种方法便可以测试Flip-Flop.

3.测试组合逻辑的时候，把Scan-En设成1，然后enable clock来驱动寄存器，在Scan-In端输入测试数据，两个时钟周期后，数据便会送到组合逻辑的输入端。

4.然后把Scan-En设成0，时钟打一拍，经过组合逻辑的输出值便会送到右侧的寄存器中。

5.再把Scan-En设成1，此时scan chain 工作在shift mode，此时便可以把组合逻辑的输出值shift出来，和期望值进行比较。

经过这样一个周期，图中的组合逻辑和时序逻辑便都被测试到了。

BIST -- 内建自测试

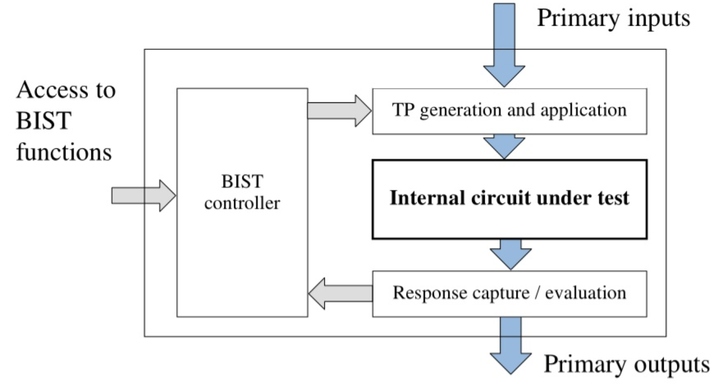

内建自测试(BIST)设计技术通过在芯片的设计中加入一些额外的自测试电路，测试时只需要从外部施加必要的控制信号，通过运行内建的自测试硬件和软件，检查被测电路的缺陷或故障。和扫描设计不同的是，内建自测试的测试向量一般是内部生成的，而不是外部输入的。内建自测试可以简化测试步骤，而且无需昂贵的测试仪器和设备(如ATE设备)，但它增加了芯片设计的复杂性。

BIST大致可分为两类：Logic BIST(LBIST) 和 Memory BIST (MBIST)

LBIST通常用于测试随机逻辑电路，一般采用一个伪随机测试图形生成器来产生输入测试图形，应用于器件内部机制；而采用多输入寄存器（MISR）作为获得输出信号产生器。MBIST只用于存储器测试，典型的MBIST包含测试电路用于加载，读取和比较测试图形。目前存在几种业界通用的MBIST算法，比如“March”，March-C，MATS+算法。

另一种比较少见的BIST称为Array BIST，它是MBIST的一种，专门用于嵌入式存储器的自我测试。Analog BIST,则用于模拟电路的自我测试。   BIST技术正成为高价ATE的替代方案，但是BIST技术目前还无法完全取代ATE，他们将在未来很长一段时间内共存。

Scan和BIST是芯片可测性设计中两种非常重要的技术，也是一个DFT工程师必备的技能。
