共模干扰是什么？浅析充电器的共模干扰

在智能手机几乎人手一部的今天，相信有很多的用户有这种体验---在用充电器对手机一边充电并一边对手机进行操作的时候，是不是有时候会发现充电的时候手机屏幕有时候失灵了？更严重的时候，触摸屏完全失灵？而断开充电器就完全正常了... ...这个时候就不要奇怪，这就是充电器所产生的共模干扰影响到手机的触摸屏了，以下就此问题进行阐述。

一、共模干扰是什么？

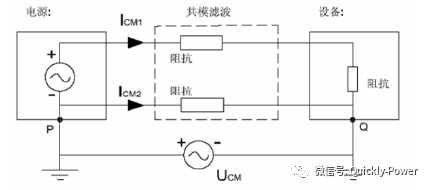

共模干扰就是共同对地的干扰，如下图所示

二、共模干扰所产生的原因是哪些？

主要有以下几个方面

2.1、电网串入共模干扰电压；

2.2、辐射干扰（如雷电、设备电弧、附近电台、大功率辐射源等）在信号线上感应出共模干扰；

2.3、接地电压不同，也就是接地电位差异引入共模干扰；

2.4、设备内部线路对电源线的影响。

三、共模干扰如何影响设备

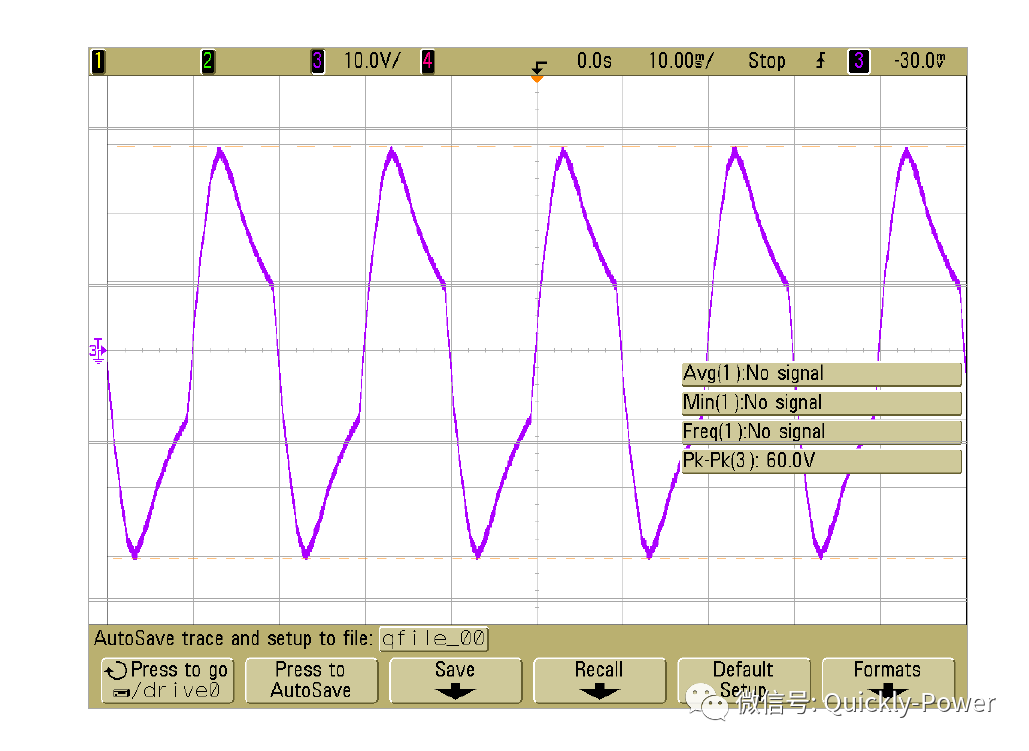

当共模电压较大时，特别是采用隔离设备性能差的设备时，其产生的共模电压普遍偏高，有时候可以达到130V以上。共模电压通过不对称电路也可以转换成差模电压，直接影响到控制信号，造成器件失效，这种共模干扰可为直流也可为交流，如下图所示。

四、如何滤除共模干扰

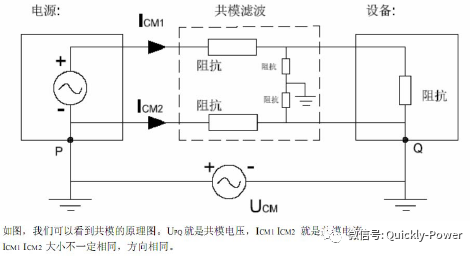

简单而有效的方法就是增加共模滤波电路

在实际工作中用到最多就是采用共模线圈和共模电容等器件，它们的工作原理如下：

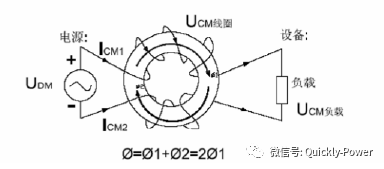

共模线圈：就是利用线圈在高频时所产生的高阻来衰减干扰信号；

共模电容：就是利用电容的在高频低阻抗的特性，使得干扰信号短路到地。

五、如何识别共模干扰和基本判定标准

5.1、测试方法：先把充电器插上电源通电工作后接上额定负载，用示波器的正极探头与负载的负极相连，示波器的负极探头与示波器的大地相连，观察示波器的波形，通过调整示波器来查看干扰的频率和幅度。

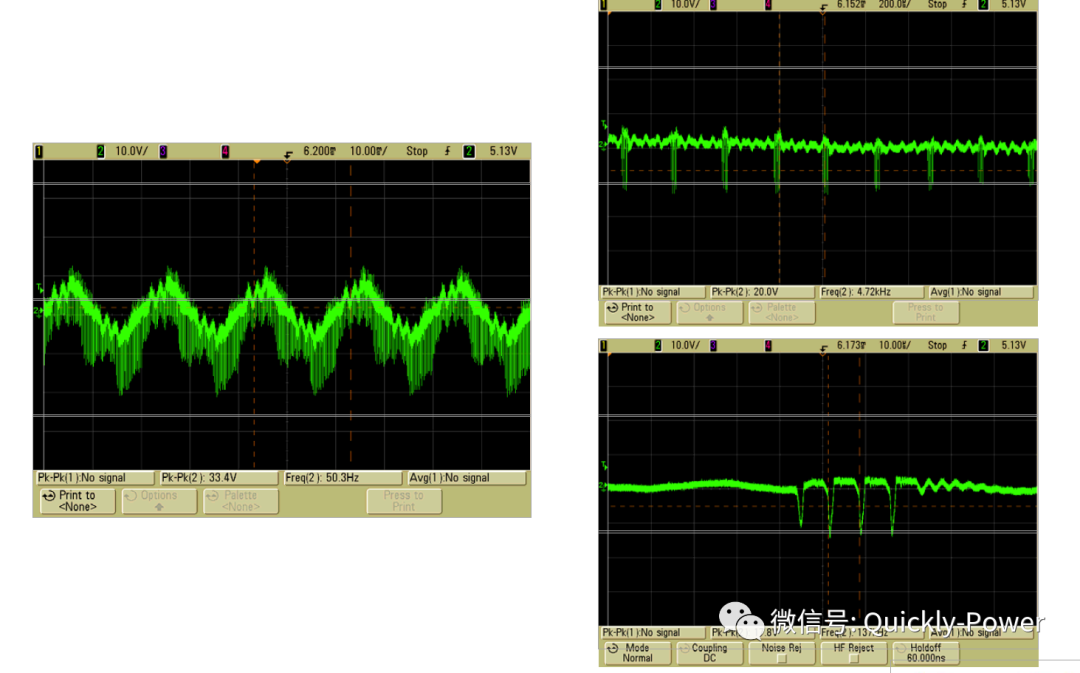

图示

A>共模干扰很差的波形

B>某果品牌的原装充电器的波形

5.2、判定标准

相对于大家使用的手机充电器而言：频率在47-63Hz时Vp-p<70V；频率＞1KHZ时Vp-p<2.0V，当然也要结合产品来确定的需求。

总结：共模干扰对产品会产生重要的影响，采用原厂或正规厂商并经过安规和电磁兼容认证的充电器尤为重要。
