485隔离模块应用遇到问题怎么解决？

· 引言

在使用总线通讯模块时，工程师常常会遇到产品失效的情况，无法找到对应的解决方案。本文将对隔离收发模块应用时可能遇到的常见问题进行梳理，进行原因分析并提供对应解决方案。

01

485通讯总线架构组成

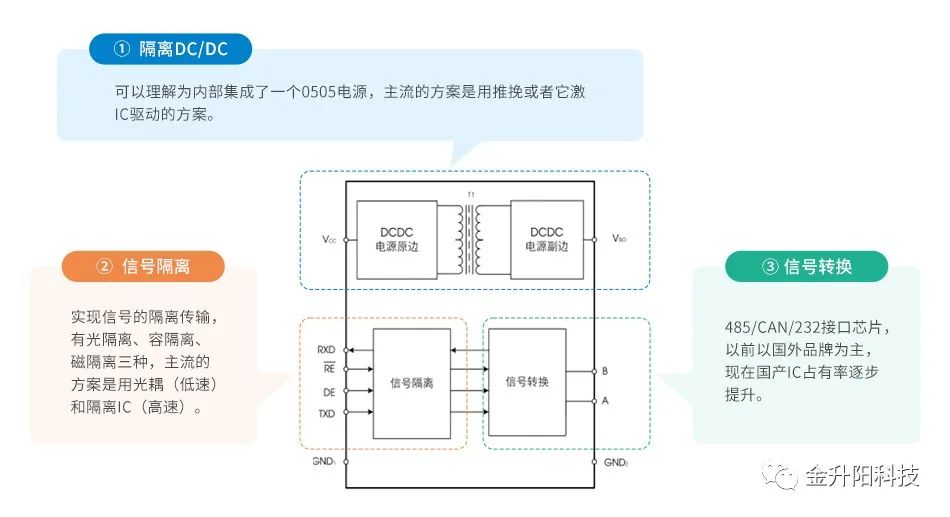

在分析问题原因、确定解决方案之前，首先需要对产品的架构组成具备一定的了解。以隔离485通讯模块为例，产品可以分为以下三个部分。

02 如何测试485通讯模块？

在遇到失效情况时，首先需要对产品进行测试，以下为常见测试排查问题的方法：

1）输入端：测试VCC输入电压是否正确，测试RE/DE/TXD/RXD电压/阻抗是否正确。

2）输出端：测试Viso输出电压是否正确，测试AB引脚对地阻抗/电平是否正确。

3）信号传输：给TXD信号，测试TXD引脚电平/AB差分电平是否正确及传输波形是否有失真、干扰等。

4）给AB差分信号，测试AB引脚电平/RXD输出是否正确及传输波形是否有失真、干扰等。

此外，不具备搭建单体测试环境时，直接用万用表、示波器在整机上测试也可达到类似测试效果，注意测试时尽量接近产品引脚位置测试。

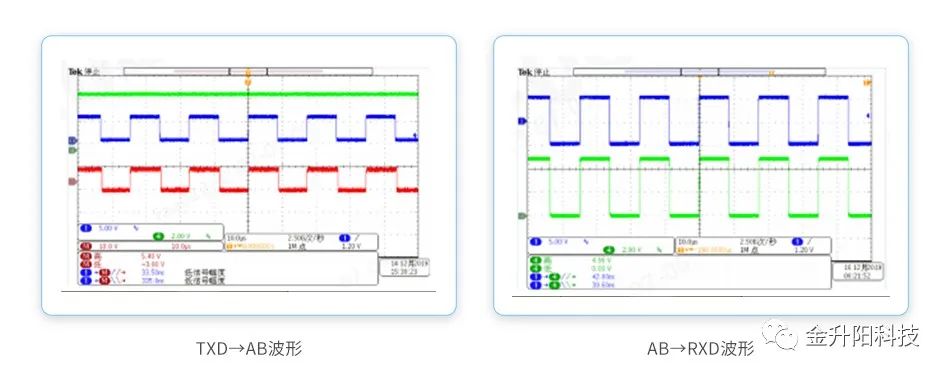

如下是正常485收发的实测通信较好的波形可做参考对比。

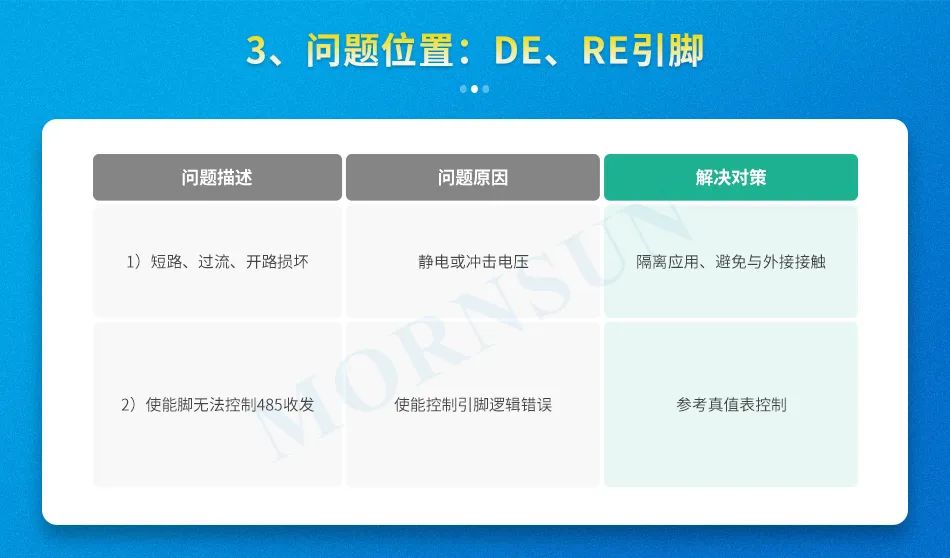

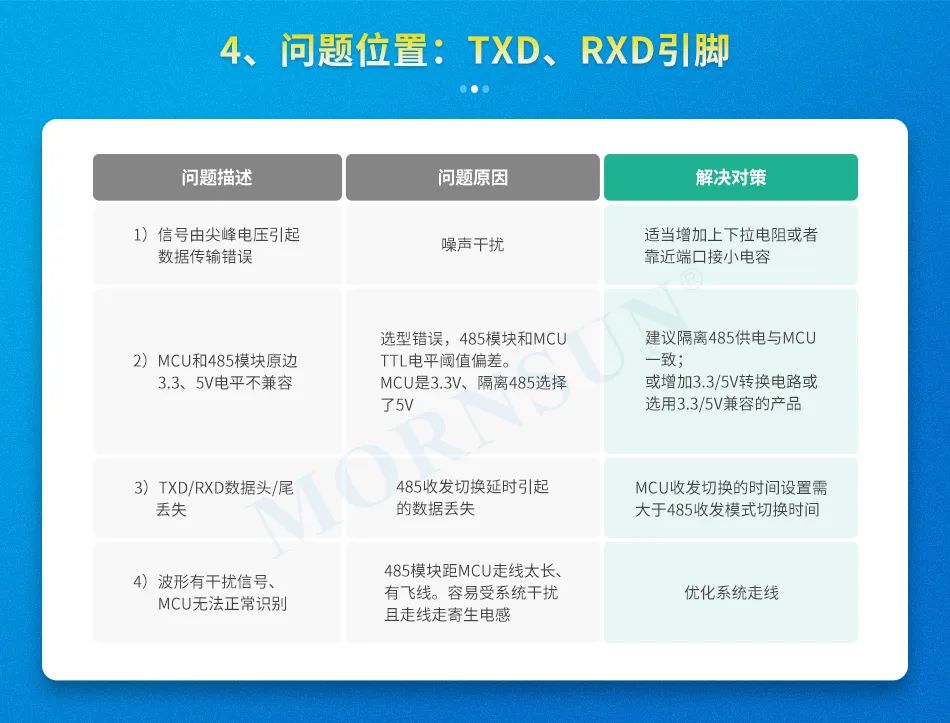

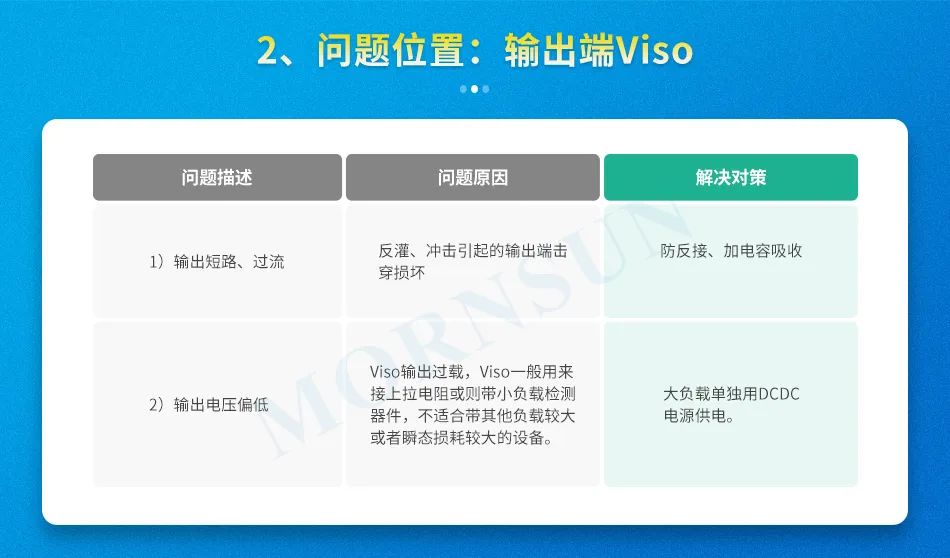

03 常见的典型问题与解决对策

根据测试排查到具体问题的位置后，可参考以下对应解决方案。

04 小结

选择成熟稳定的品牌产品，可以规避质量风险；选择合适的产品型号、应用更匹配，可以规避应用短板。

金升阳在工业隔离总线485/CAN/232收发产品上有着完善的布局，目前已发展到R5系列，产品体积符合RoHS标准--芯片级SOIC封装，在芯片内部集成了电源隔离+信号隔离方案，同步也对外提供自主研发的IC配套方案。
