OLI 光纤微裂纹检测仪介绍

今天小编来跟大家探讨下我司推出的OLI 光纤微裂纹检测仪。首先理解下OLI的原理，OLI其原理基于白光干涉，可以简单理解为，设备出光光源为白光，该光源分为两路，一路在设备内部作为参考光，一路进入待测器件作为信号光，参考光和信号光在相同光程的地方会发生干涉，且误差在百微米内，这也意味着OLI有着超高的定位精度。OLI读取最终干涉曲线的峰值大小，精确测量整个扫描范围内的回波损耗，进而判断此测量范围内链路的性能。

小编想跟大家聊的重点是OLI测试范围升级至-100dB，意味着OLI能探测到光链路中任何高于-100dB的光学信号，且能对该位置进行精确定位。小编给大家举几个例子，直观感受-100dB的概念。工业标准规定，APC接头回损值≥-60dB，PC、UPC接头回损值≥-50dB；实际测试中APC接头法兰对接回损值≥-70dB；光纤和芯片耦合完好回损值≥-70dB。

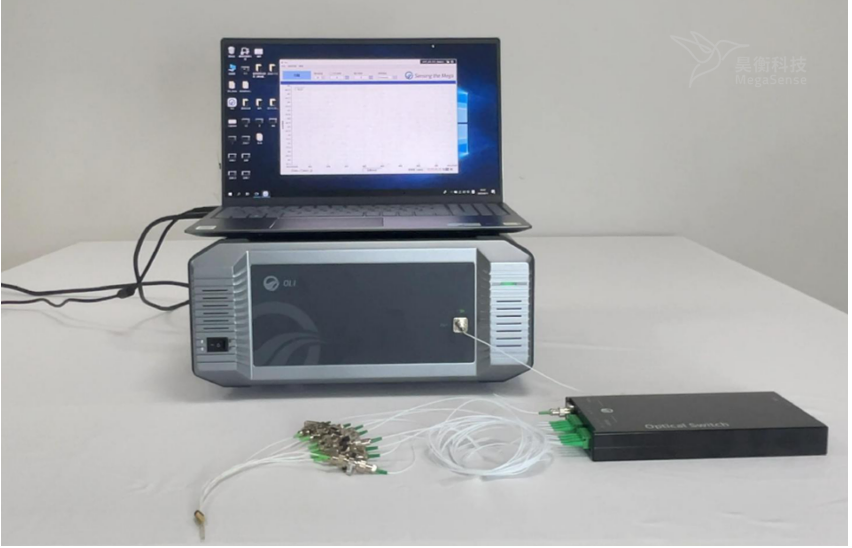

图1. 实测示意图

以下是OLI在-100dB测试范围下检测多通道FA端面，OLI外接8通道光开关，开启多通道测试功能。

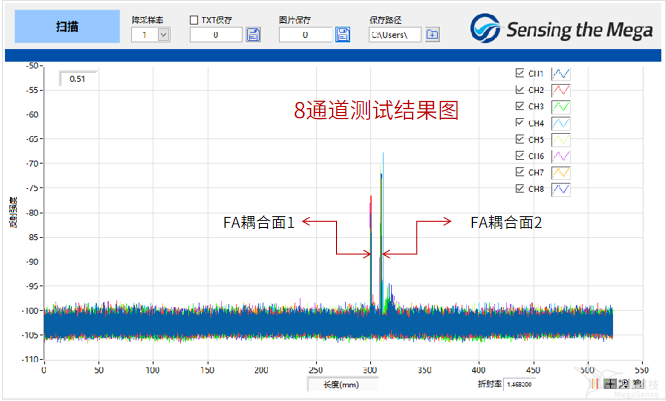

图3.8通道测试结果

OLI应用场景

光纤微裂纹检测

光器件、光模块测量

硅光芯片测量

PLC波导瑕疵损耗检测

FA光纤阵列链路性能检测

目前，昊衡科技已完成新一代OLI仪器开发，参数性能进一步提升，仪器测量长度已升级为1m，回损测量范围可低至-100dB，
