ATA-M210高压放大器模块有什么具体优势及应用？

在电子测试实验室中，工程师们对于功率放大器的需求不尽相同。在很多实验项目中需要进行测试系统集成，要求测试系统中的仪器拥有更小巧、集成度更高的特点，而体积较大的功率放大器不具有优势。

因此，为满足广大工程师的测试需求及市场需要，我们特推出全新功率放大器模块系列产品，它的体积更小，集成度更高，相信可以帮助广大工程师在测试过程中游刃有余，更加轻松的完成项目。

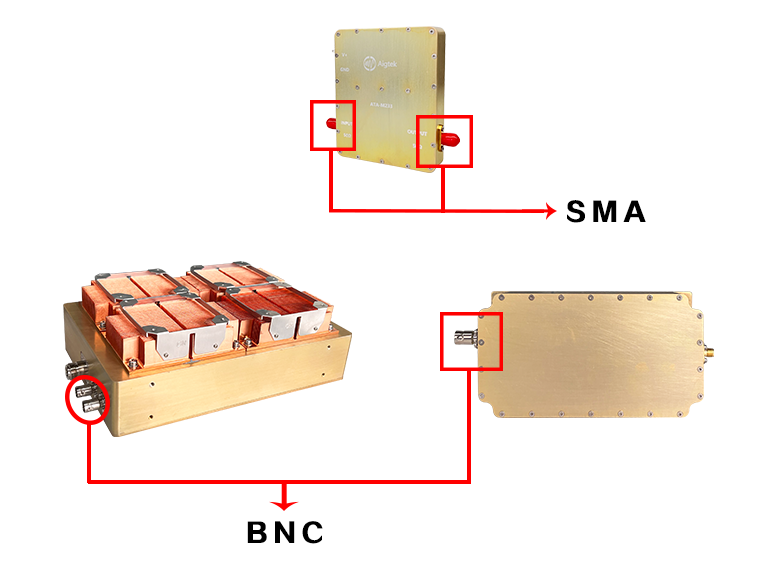

ATA-M210高压放大器模块具有体积小、集成度高、使用方便、应用广泛等优点，并且具备工作带宽广、输出电压高、输出功率大等特点。该模块产品被广泛应用在超声声学、水下通信、压电驱动与控制、电磁场驱动、无线电能传输等领域。

应用案例一：ATA-M240高压放大器模块在超微晶合金磁特性测量研究中的应用

客户需求：对超微晶合金磁特性测量中的波形发生与控制问题进行研究，实验系统有严格的体积要求，上位机可外置，测试系统需集成于机箱，机箱尺寸：1900mm×500mm×600mm。

解决方案：功率放大器模块采用安泰ATA-M240高压放大器模块，该放大模块，超宽的频率范围30kHz~1.5MHz，输出电压400Vpp，操作简单，只需DC18-28V的供电电压即可工作。

应用案例二：ATA-M230高压放大器模块在平面水声压电换能器的制备与性能研究

研究方向：压电换能器

实验原理：

压电换能器是能够发射和接收超声波的电声转换器件，按照不同的标准，换能器可分为不同的种类。按照功能可分为发射型、接收型和收发两用型换能器。通常发射型换能器是将电场转化为声场，一般具有较大的输出声功率和较高的电声转换效率:而接收型换能器能够将声场转化为电场的，通常具有较高的接收灵敏度和较宽的带宽。

测试设备：信号发生器、ATA-M230高压放大器模块、发射换能器、接受换能器、示波器等。

客户需求：

解决方案：

水下UWET系统的结构示意图如上图所示，系统主要由发射端和接收端两部分构成，并在海水介质中通过超声波信号将两部分耦合起来。在发射端，信号发生器提供与发射换能器谐振频率相同的正弦波信号，经功率放大器放大后驱动发射换能器，通过逆压电效应将高频电信号转换为超声信号，并在海水介质中定向传输。在超声波辐射方向上，正对着发射换能器放置与发射端谐振频率一致的接收换能器。在接收端，由辐射到接收换能器端面的超声能量使压电材料产生机械振动，并将机械能转化为电能，从而为接收端负载供电。通常接收换能器产生的电信号为震荡的正弦交流电，在实际应用中黑在负载前端加入滤波、整流和稳压电路。此外，对于能量传输系统而言，系统的谐振网络匹配会影响系统的传输功率和效率，通过有效地谐振网络设计，可以提高系统传输功率和效率。

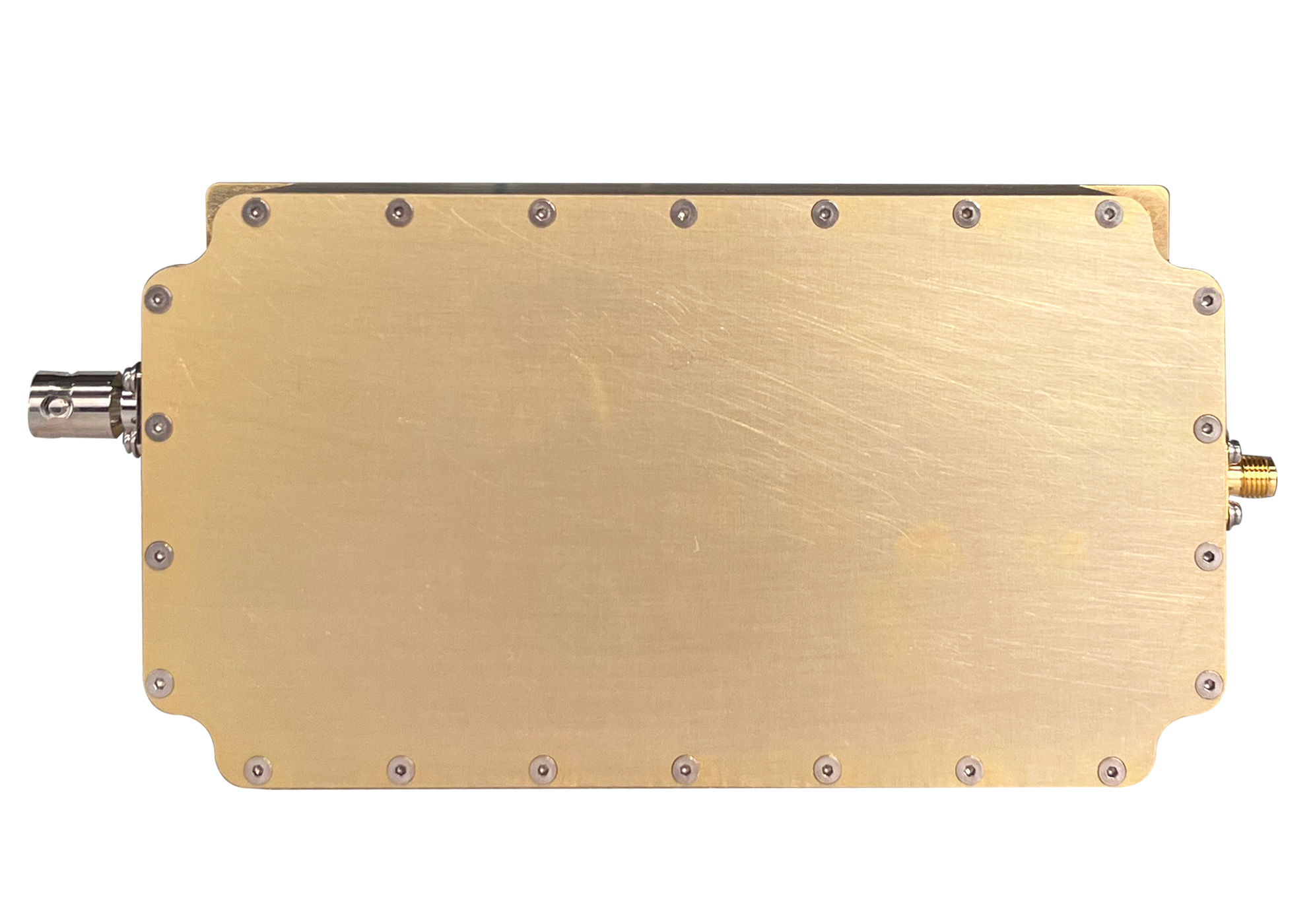

ATA-M210高压放大器模块

ATA-M210是一款可放大交流信号的高压放大器模块。具备900KHz至1.5MHz的超宽频率范围，供电电压18~28V，最大输出电压可达400Vpp，结构紧促，线性度高，整个模块具备完善的过载保护机制。

带宽：（-3dB）900kHz~1.5MHz

输出电压：400Vpp

功率：40Wp

供电电压：18~28V
