用电压表测不出电源的电动势？

有人说，用电压表直接接在电源两端，电压表的示数不就是电动势的读数了？如图所示。我只能说，你可能没有想深入。

实验表明用电压表直接测出的不是电动势。我问过八个同学：“这是电压表的原因，还是电源的原因？”他们均表示不知道原因。只有在问到第九个同学时，他才不确切地犹豫地回答到：“是电源的原因，是因为电源有电阻。”

大力赞扬！

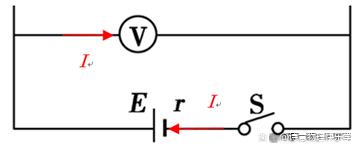

确切如此。我们知道，电流表是要依靠电流来进行工作的，电流流经电压表时，也同时流过了电源。如图所示。

根据闭合电路欧姆定律， U * = E * - Ir ，此时电压表的读数 U ，也即是自身内阻的电压值，由于电源内阻r的分压 Ir ，从而可以肯定此时电压表的读数，不等于电源电动势。

假如电压表V的内阻为R，我们可以把上式表达成这个样：

到这里，可看到，端电压随外电阻增大而增大。显然，当R足够大时，U无限逼近于E，这时可以认为电压表测量出来的时电动势。

所以，用电压表直接测量电源两端为电动势的方法，是一种测量电动势的粗略方法。
