三坐标测量机是一种什么设备？全面解析工作原

三坐标测量机是一种高精度的测量设备，广泛应用于机械制造、航空航天、汽车制造、电子等领域。它采用三维空间坐标测量技术，可用于测量各种形状和尺寸的工件。

原理和结构

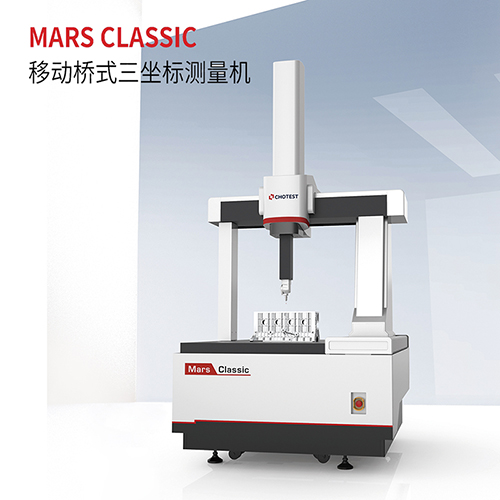

三坐标测量机采用三维空间坐标测量技术，能够精确地测量工件的三维坐标，并计算出工件的形状、尺寸和位置。三坐标测量机由测量主机、控制系统和测量软件组成。测量主机包括主梁、移动导轨、工作台和测头。其中，主梁是三坐标测量机的核心部件，其作用是支撑测头和工作台，保证测头在三维空间内移动的精度和稳定性。

通过将被测物体置于三坐标测量机的测量空间，利用接触或非接触探测系统精确的测出被测零件表面的点在空间三个坐标位置的数值，然后这些点的空间坐标值，拟合形成测量元素，如圆、球、圆柱、圆锥、曲面等，由软件进行数学运算，求出待测的几何尺寸和形状、位置。

测量方法

三坐标测量机的测量方法主要有机械式、光学式和激光式三种。其中，机械式测量方法最为常见，是通过机械结构中的导轨、滑块和螺丝等组成的测量机构实现测量的。光学式测量方法主要是利用光学传感器对工件进行测量，并通过计算机软件来完成数据分析和处理。激光式测量方法是利用激光束与工件表面反射的光线进行测量，具有非常高的精度和速度。

应用

三坐标测量机广泛应用于制造业、工业设计、精密加工等领域。在制造业中，三坐标测量机可以用于检测产品质量，确保产品符合标准和规定的尺寸和形状要求。

航空航天行业

在航空发动机、齿轮叶片等零件中，中图三坐标测量机提供高效精密尺寸检测，保证了产品的质量反馈数据，提高了生产效率。

汽车及新能源行业

车身是汽车零部件的重要检测部分，中图三坐标测量机具有高精度、高速度的特点，应用于新型车型设计及试制，帮助车企改善汽车品质。如在动力总成中，中图三坐标测量机解决方案能保证动力总成乃至整车的品质和性能。

3C电子行业

中图三坐标测量机在3C领域中，主要应用在平面尺寸、形位公差的检测，也为曲线、曲面、手机屏R角、倒角、轮廓度等参数的检测提供了测量方案，保证了产品的质量反馈数据，提高了生产效率。

三坐标测量机是一种非常重要的测量设备，具有广泛的应用前景。了解三坐标测量机的工作原理和应用对于提高制造和加工效率，提高产品质量具有重要意义。
