5G NR生成与解调很难？教你一招轻松解决

作为一项近些年才出现的新技术，5G NR信号生成与解调分析相关的设备和技术相对来说尚处于覆盖面较少阶段，部分电子测试工程师可能会对相关操作感到比较陌生。

今天我们就来教你一招，轻松解决5G NR信号的生成与解调。

测试环境

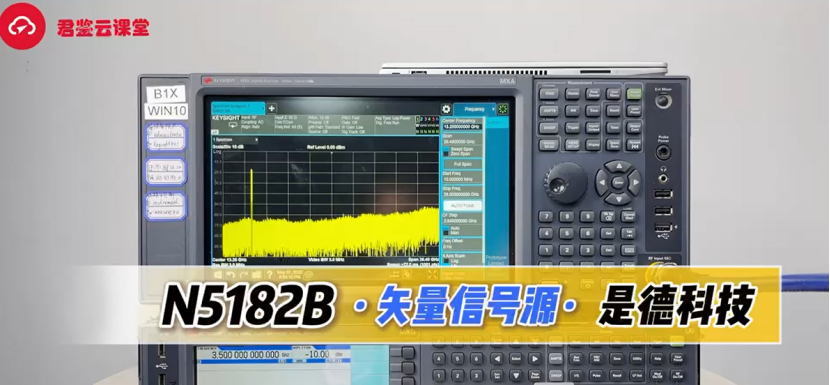

本次演示，我们将使用signal studio软件生成波形软件到N5182B，然后用N9020B进行调解。

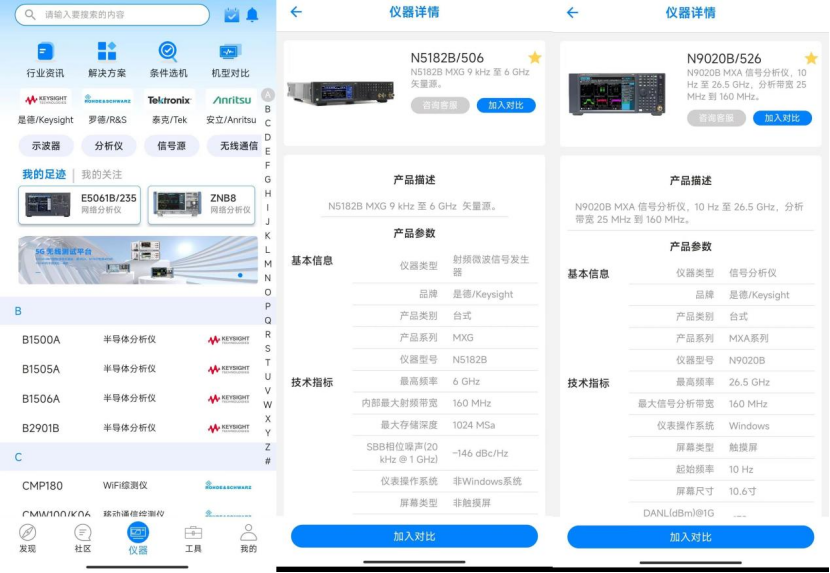

我们可以先通过使用每日E问上的条件选机和仪器对比等功能，查看本次测试仪器矢量信号源N5182B和频谱仪N9020B的相关参数数据和配置资料。

测试步骤

首先，我们打开signal studio 5GNR软件，选择天线，将它的频率设置为3.5赫兹，幅度设置为-10dBm，RF状态保持为ON。

然后在Carrier里面选择带宽100兆，双攻类型为FDD，测试模式选择TM3.1a，之后确认为OK。

此时我们可以选择在系统里进行设备连接。选择天线-信号发生器，输入IP192.168.100.90，尝试连接后看到显示连接完成。

下一步，我们需要对其进行命名，命名完成后选择确定，这是我们就可以将刚才生成的波形文件播放进去，等进度条读取之后，波形文件就会自动生成到信号源中。

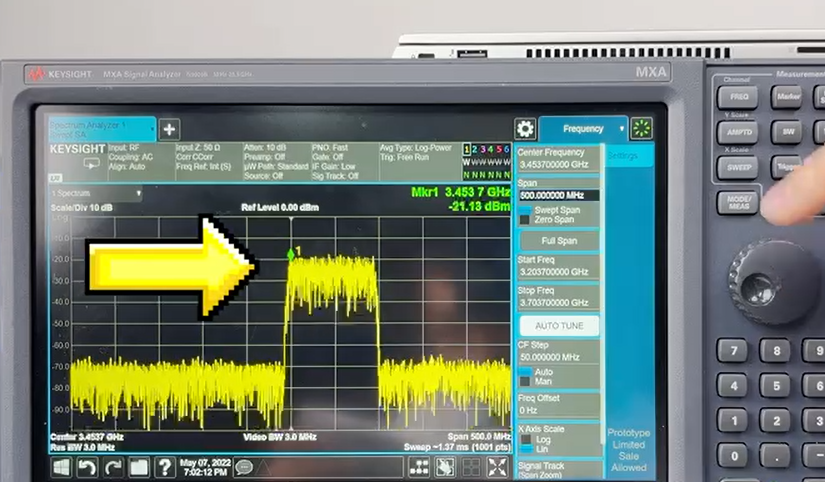

连接成功后，我们在频谱仪中就可以观察到一个直观的信号。

我们将信号打到中间，降低频宽，大概就能看到100兆的信号。

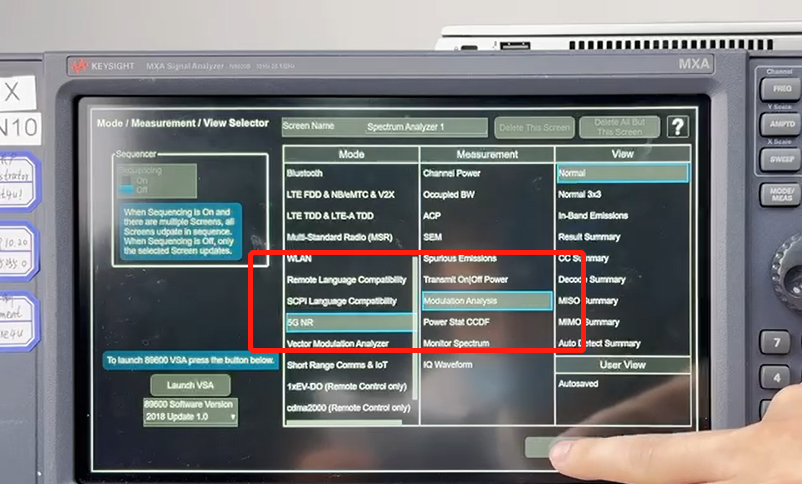

我们打开设置界面，选择5G NR，再选择调制分析，然后点击OK。

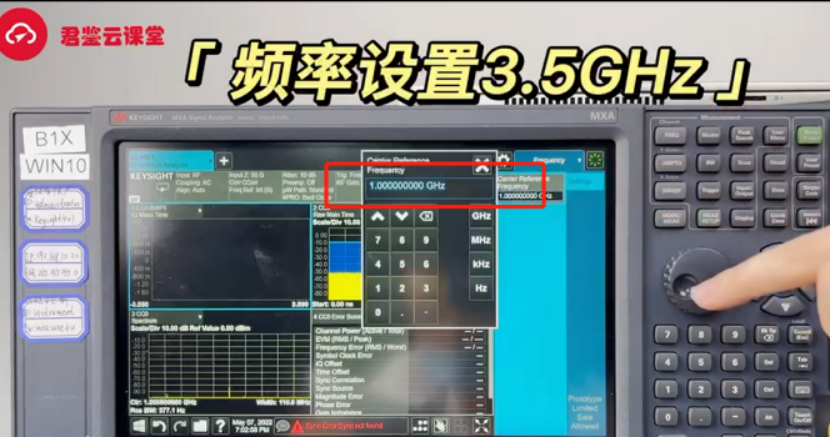

这时候就会打开5G NR频谱界面，我们将频率手动设置成3.5GHz。

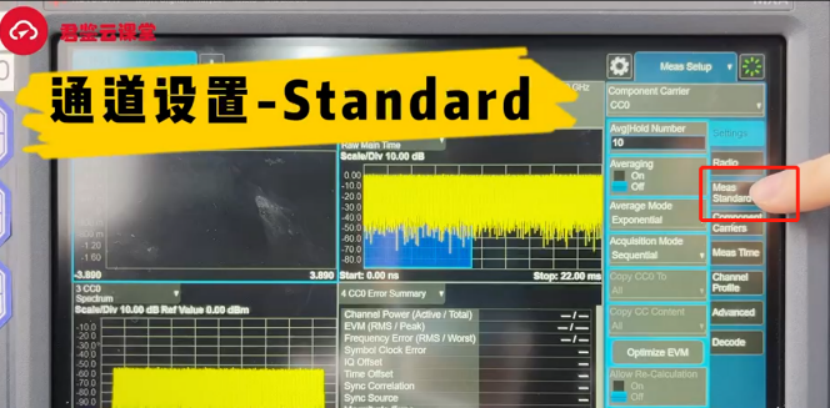

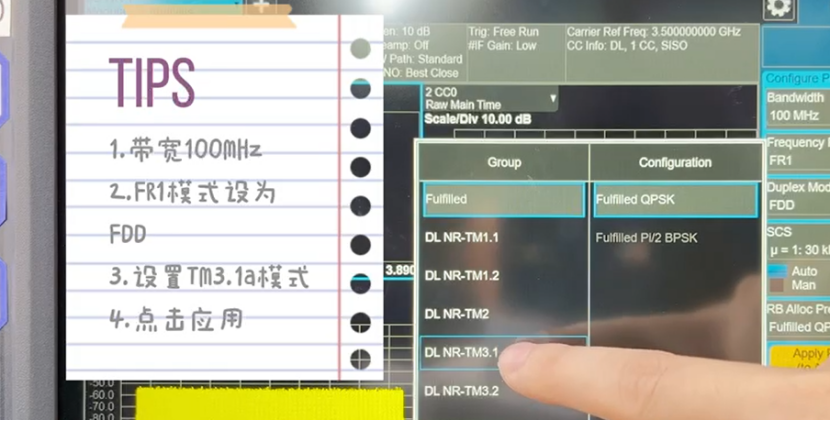

随后，我们需要打开通道设置，选择Standard，将带宽设置成100兆，FR1模式设置为FDD，设置TM3.1a模式，最后点击应用。

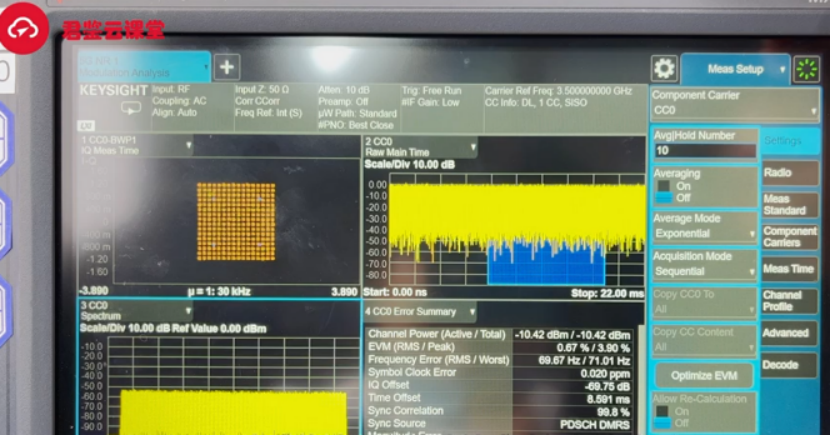

到这里，生成的波形文件就被成功的解调出来了，点击屏幕就可以观察到星座图、带宽、EVM值。

以上便是“5G NR信号的生成与解调”的详细方法。
