国芯思辰|替代AD7793，24位ADC SC1641可用于便携式血

多功能便捷式血液分析仪是医院临床检验应用非常广泛的仪器之一，在各医院临床检验实验室日益普及，特别是多参数、五分类血液分析仪的应用，其快捷、准确的测试结果，为临床提供更多的实验指标，缩短了医疗等待结果的时间，提高了工作效率。

血液分析仪主要由电极系统、管路系统和电路系统三大部分组成。工作原理是在管路系统的负压抽吸作用下，样品血液与四只电极接触，电极将测量所得的各项参数转换为各自的电信号，这些电信号经放大、然后经过模数转换后送达仪器的微机，经运算处理后显示并打印出测量结果，从而完成整个检测过程；为了保证仪器中的模数信号转换质量，推荐使用高精度ADC SC1641来完成本次方案的应用。

SC1641内置一个低噪声24位Σ-Δ型ADC，其中含有3个差分模拟输入，还集成了片内低噪声仪表放大器，因而可直接输入小信号。当增益设置为 64、更新速率为4.17Hz时，均方根（RMS）噪声为52nV；非常适合工业过程控制、气体分析、血液分析仪等低功耗、低噪声、高精度的测量应用。

该模数转换器集成了精密低噪声、低漂移内部带隙基准电压源，而且也可采用一个外部差分基准电压；其它片内特性包括可编程激励电流源、熔断电流控制和偏置电压产生器。利用偏置电压产生器可将某一通道的共模电压设置为 AVDD/2。

SC1641功能模块图

SC1641可以采用内部时钟或外部时钟工作，输出数据速率可通过软件编程设置，可在4.17Hz至940Hz的范围内变化。

SC1641在便捷血液分析仪中的应用优势：

•最高23位有效分辨率

•均方根（RMS）噪声

34nV（4.17Hz时）

77nV（16.7Hz时）

•更新速率：4.17Hz～940Hz，3个差分输入

•采用2.7V至5.25V电源供电，典型功耗为355µA

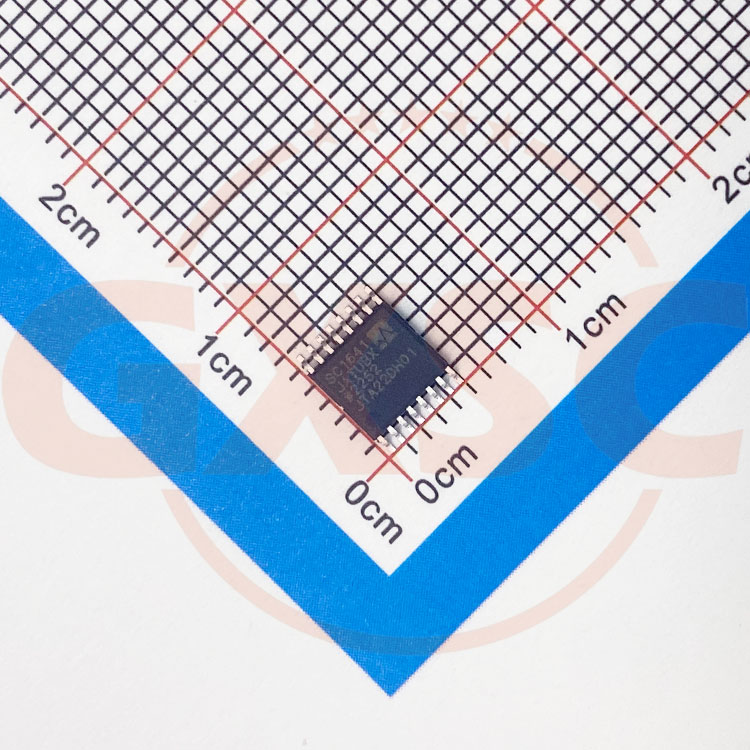

•采用16引脚TSSOP封装
