测量效率提升神器！FSW频谱仪多通道测量演示教

FSW具有多个测量通道，即可以并行定义多个测量配置，然后在通道之间自动切换以按顺序执行测量。本文将通过激活用于不同频率范围的额外测量通道、零跨度测量和I/Q分析来演示此功能。

测试系统搭建

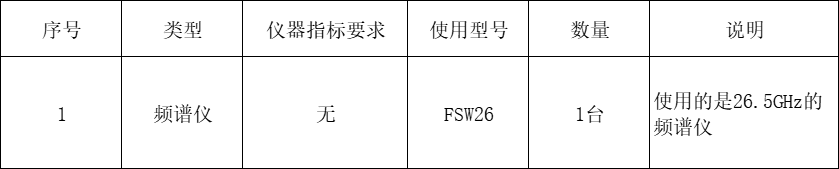

测试仪器

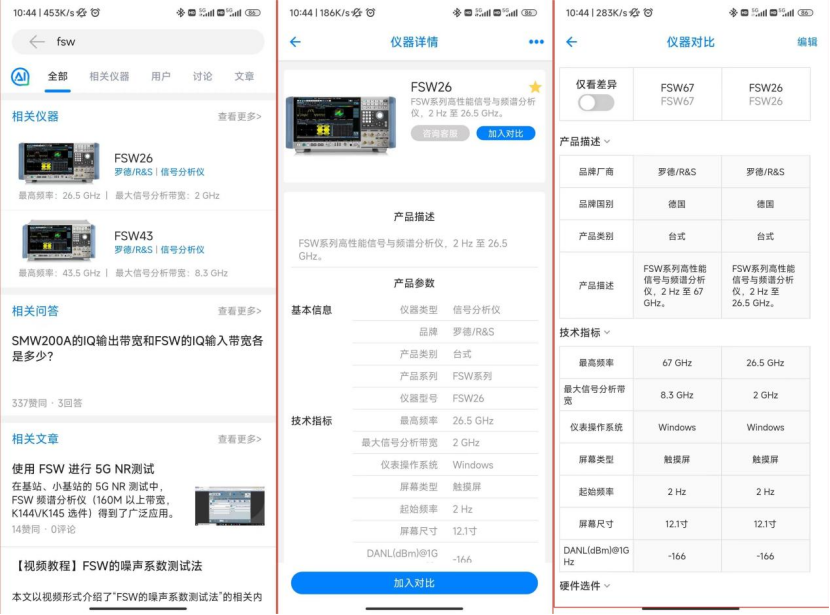

本次演示的仪器型号为FSW26，大家可以在君鉴科技旗下测试仪器信息服务平台“每日E问”中，查询到这款仪器的产品参数、配置文档等资料，并和其他频谱仪进行对比。

测试步骤

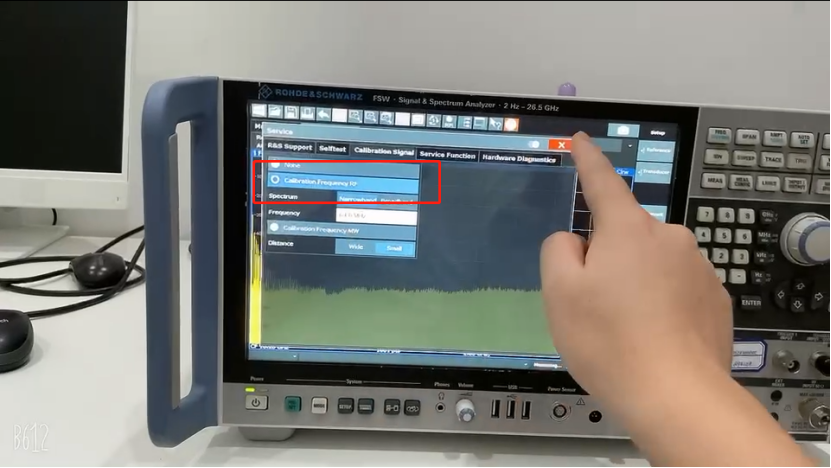

首先，我们还是将内部校准信号作为输入，并按顺序点击PRESET→Setup→Service + Support，然后选择Calibration Signal校准信号，别忘记Calibration Frequency RF。

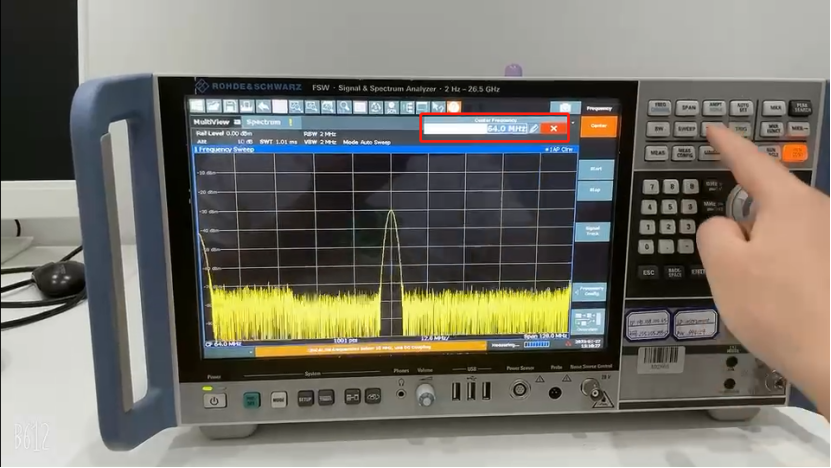

紧接着，我们将频率设置成64 MHz，并将Span设置成20 MHz，Amplitude SCALE设置成-25 dBm。

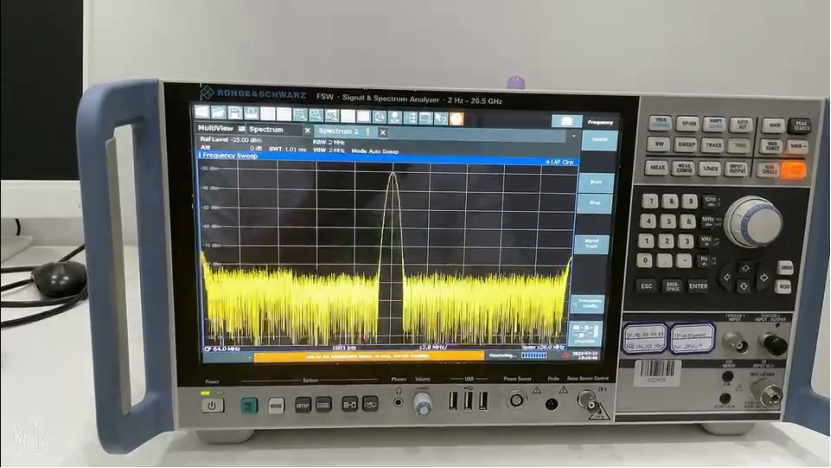

此时，我们得到了校准信号的频谱图。

然后我们再激活下一个通道。我们先选择Mode，然后在New Channel中选择Spectrum频谱，这便是第二个通道。

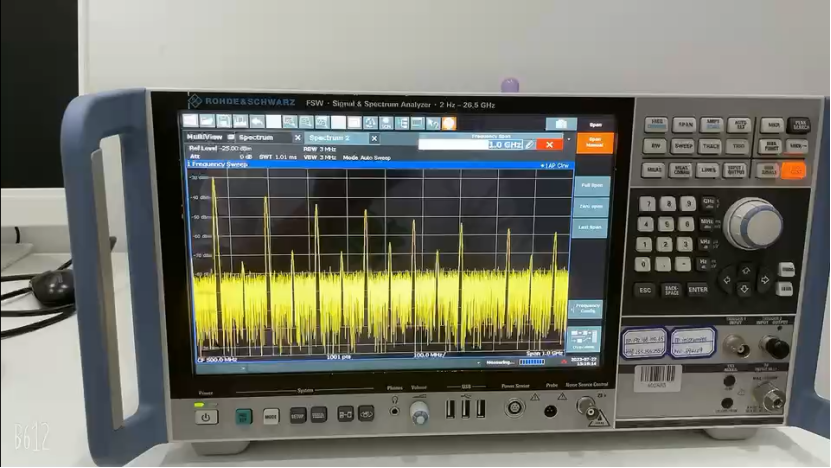

我们将这个通道频率范围跨度设置更大一些，将center frequency设置为500 MHz，将 span设置为1GHz，得到了一个跨度较大的校准信号频谱图。

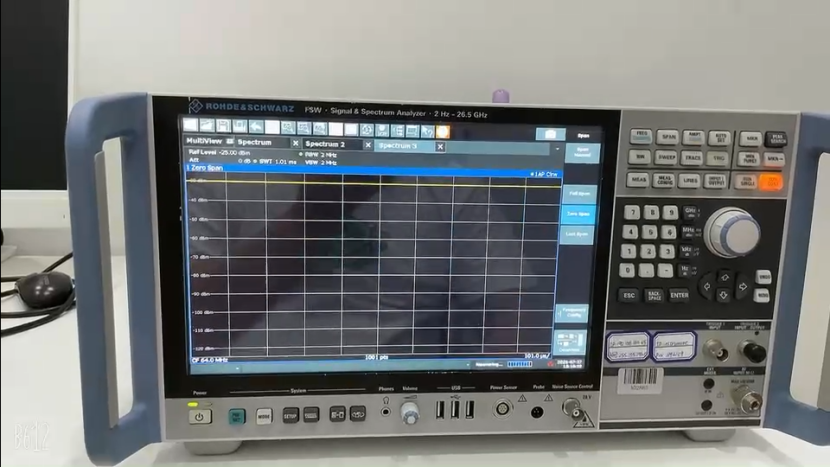

我们再激活第三个通道。还是选择Mode，然后在New Channel中选择Spectrum频谱，将center frequency设置为64 MHz，点击Zero Span，这便是校准信号的时域显示。

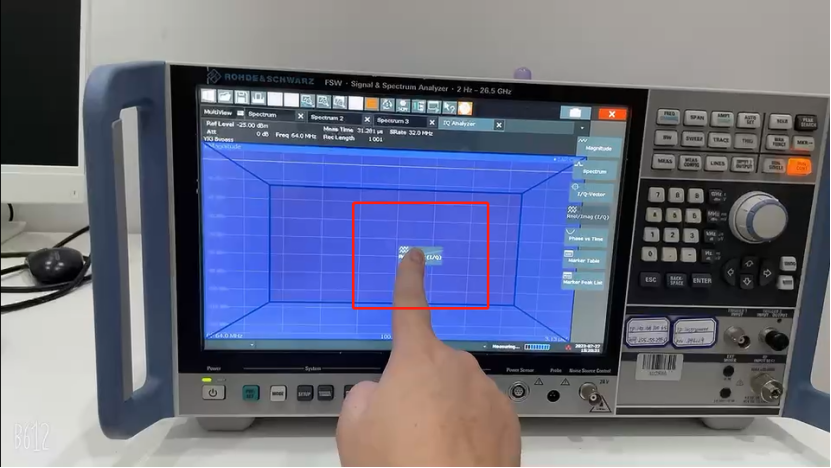

接下来我们选择Mode，点击IQ Analyzer，再点击Display Config，将Real/Imag (I/Q)图标拖到图表区。

然后再将这个窗口关闭，这就是我们为IQ分析单独创造的通道。

现在我们一共有四个通道，此时点击左上角的MultiView，就可以在同屏显示所有测量通道了。

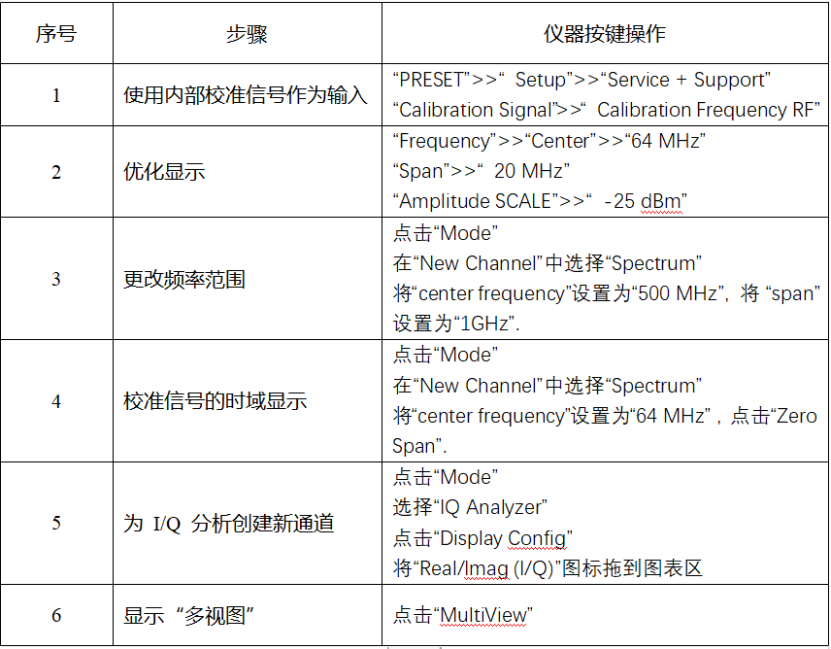

测试步骤如下图所示。

分析总结

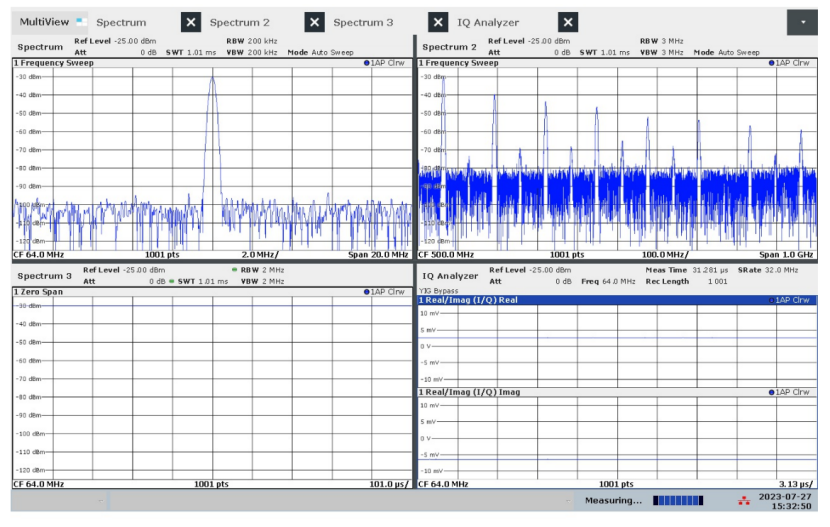

测试结果截图如下图所示：
