详述负压法密封测试仪的检测原理

负压密封性试验仪是依据《软包装件密封性试验方法GB/T15171-94》，为基准研发和生产，该仪器能够完成气泡法与色水法两种密封性检验方法的测试。负压的测试工作原理规范中给出了一个明文规定，我们来看一下标准第四部分负压密封性试验工作原理：

1. 试验装置

试验装置应包括以下部分:

2.真空室:由透明材料制成的能承受100kPa压力的真空容器和密封盖组成。

真空容器用于盛放试验液体和试验样品;密封盖用于密封真空室。抽真空时，密封盖应能保证真空室的密闭性。

试验时，真空室内所能达到的最大真空度应不低于95kPa，并能在30~60s由正常大气压力达到该真空度。

3.试样夹具:用于将试样固定在真空室内的试验液体中，其材质和形状不得对试样性能和试验观测造成影响。

4.管路:包括与真空源相连的真空管和与大气相通的排气管。两者均应配有阀门。54真空表:用于测量真空室内真空度，其准确度不得低于1.5级。55控制装置:包括抽真空开关、真空度调节装置、进气阀门等。

5测试工作原理

5.1方法一

此方法用于在水的作用下，外层材料的性能在测试期间不会显著降低的包装件，如外层采用塑料薄膜的包装件。通过对真空室抽真空，使浸在水中的测试产生内外压差，观测样品内气体外逸或水向内渗入情况，由此判断样品的密封性。

5.2方法二

此方法用于在水的作用下，外层材料的性能在测试期间会显著降低的包装件，如外层采用纸质材料的包装件。方法二分A、B两种方法，仲裁检验用方法A。

5.2.1方法A

将样品内充入测试液体，封口后将样品置于滤纸上，观测测试液体从样品内向外的泄漏情况。

5.2.2方法B

通过对真空室抽真空，使样品产生内外压差，观测样品膨胀及释放真空后样品形状的恢复情况，由此判断样品的密封性。下面我们就来用一个实验来直接地看下，什么叫负压密封性试验：

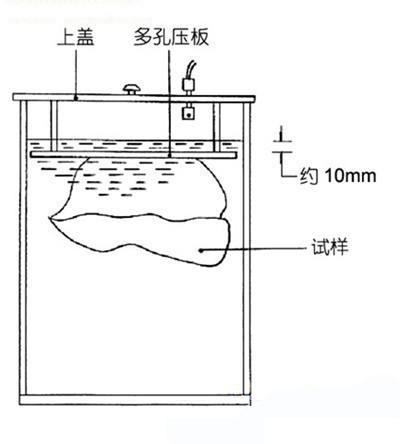

我们以口服液瓶为测试对象，先将密封桶内加水，需要样品可以完全浸没在水中，不要加入太多的水，以免样品破裂，有水溅出，密封桶内有多孔压板，用于将样品压于水面之下，并且使样品距水面约10mm，这样有利于观测样品是否会有气泡冒出，或是液体侵入。

提到液体侵入，就必须要简单介绍什么叫色水法，色水法简单的说就是就是把密封桶内换为带有颜色的液体，一般是往密封桶内滴入亚甲基蓝水溶液，使水变为蓝色，这样试验过程中，如果有液体侵入样品，试验数据展现非常明显，这个方法还有人称为蓝浴法。

如图所示我们已完成前期准备工作，那就可以开启密封仪，开始向密封桶进行抽负压的操作了，当密封桶内真空度达到60Kpa时，试验作用如下图所示：

这时样品有连续气泡冒出，表明样品密封性不完整，这里有个常见注意事项，假如气泡不是连续的，只是偶尔单个气泡，那么样品判定为不泄露。但如果是色水法，这时样品内就会有蓝色液体侵入。

以上就是关于MFY-CM负压密封仪器的工作原理详细介绍
