RS485总线防雷保护电路

RS485总线防雷保护案

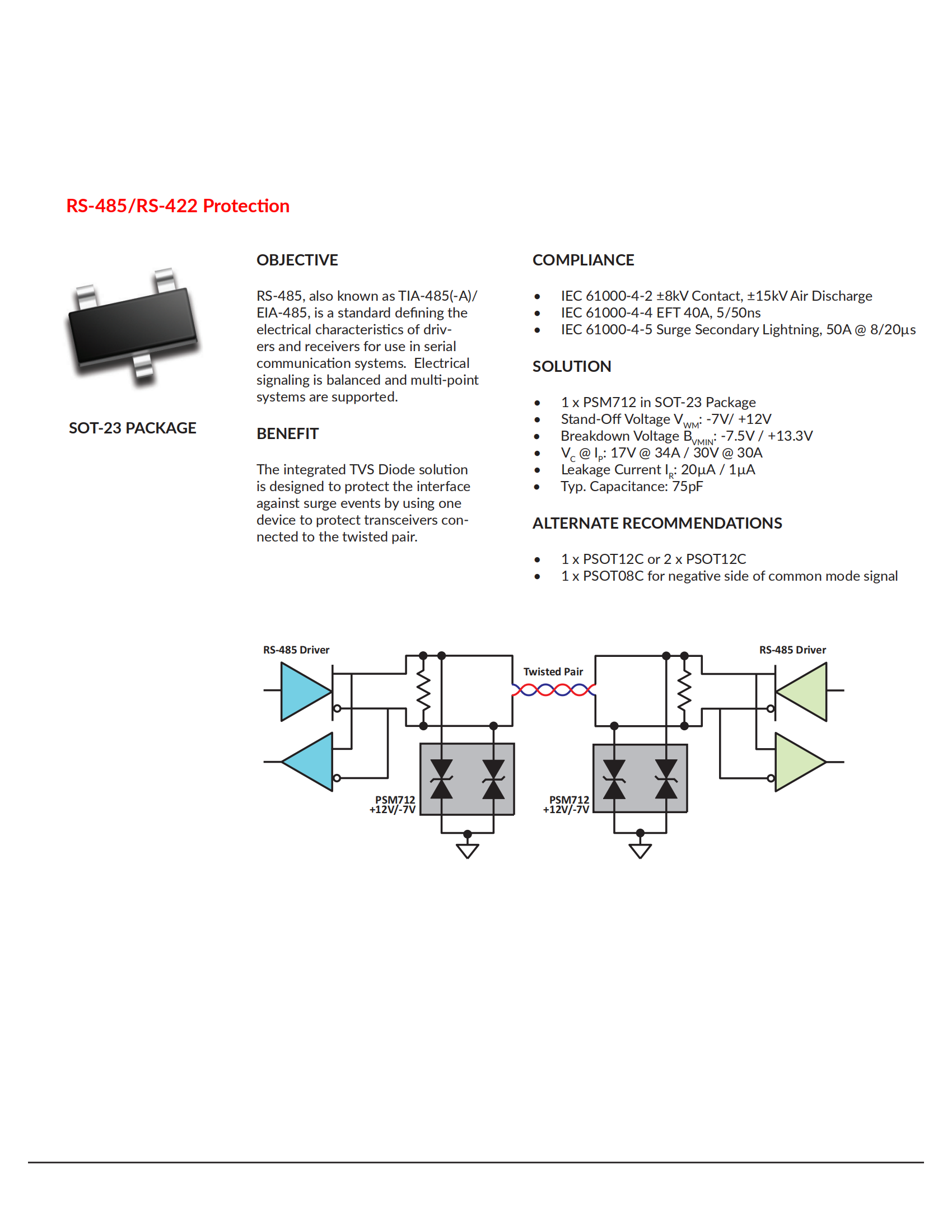

此解决方案使用SM712 TVS阵列，它包括两个双向TVS二极管。TVS是基于硅的器件。在正常工作条件下，TVS具有很高的对地阻抗；理想情况下它是开路的。保护方法是将瞬变导致的过压箝位到电压限值。这是通PN结的低阻抗雪崩击穿实现的。当产生大于TVS的击穿电压的瞬变电压时，TVS会将瞬变箝位到小于保护器件的击穿电压的预定水平，只需《1 ns，瞬变电流即可从受保护器件转移至地。

重要的是要确保TVS的击穿电压在受保护引脚的正常工作范围之外。SM712的独有特性是具有+13.3 V和–7.5 V的非对称击穿电压，与RS-485芯片的+12 V至–7 V的收发器共模范围相匹配，从而提供最佳保护，同时最大限度地减小对RS-485收发器的过压应力。

 SM712 PSM712 TVS ESD ARRAY

RS485应用室外场合雷电防护方案

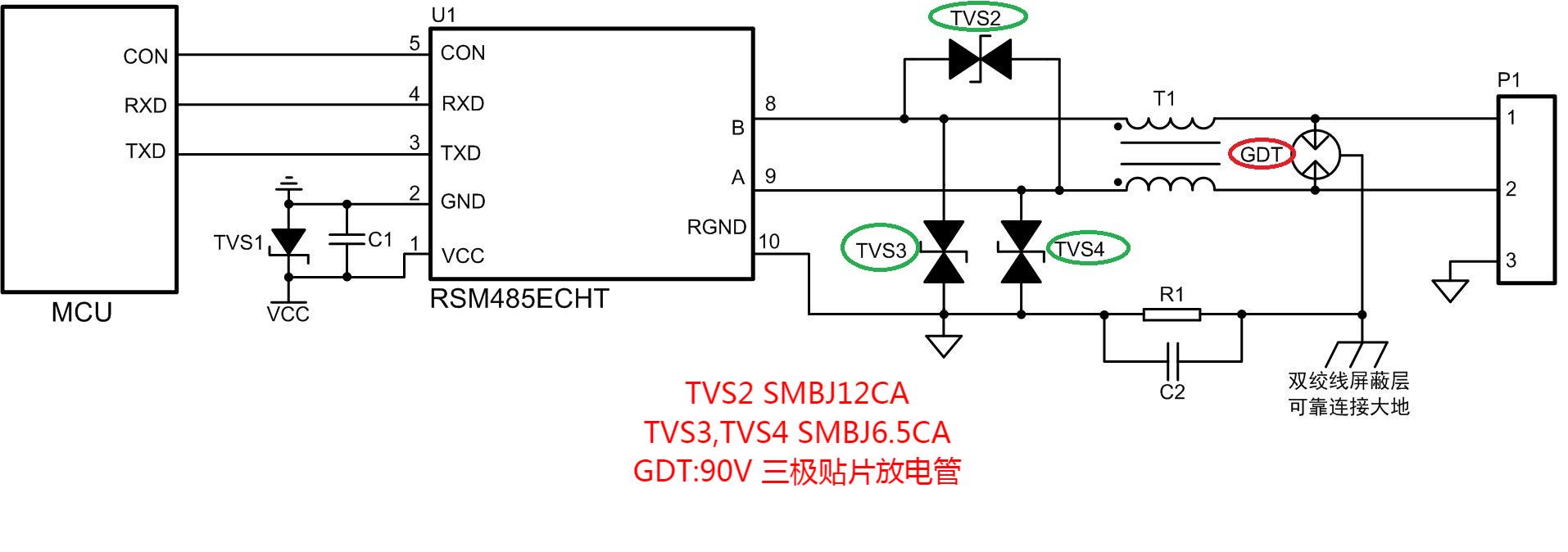

以上为RS485总线的两级防护电路图。当雷击发⽣时，感应过电压由两端引⼊，GDT做⼀级防护，此时过电压被⼤⼤削弱到数百伏左右，再经过R1限流TVS做⼆次限压，使到后端电路的电压被箝制在8V左右，从⽽实现对后端电路的保护。TVS¾做共模保护，TVS2做差模保护。

.保护等级

可通过IEC61000-4-5,4级标准:

1.2/50us 4KV

10/700us 6KV

8/20us 2KA
