功率放大器在高粘度流体超声雾化器研究中的应

实验名称：功率放大器在高粘度流体微孔压电超声雾化器研究中的应用

实验设备：

激光粒度仪、微孔超声雾化器、电子天平、实验升降台、信号发生器、功率放大器(ATA-4014）、示波器、计算机

实验内容：

搭建了微孔压电超声雾化效果测试系统，选用包括高粘度流体在内的工作流体作为雾化对象，测量了液体的表面张力、粘度、微孔直径和驱动电压对压电微孔超声雾化的雾滴粒径和雾化流量的影响，并分析了雾化效果的变化趋势。

实验过程：

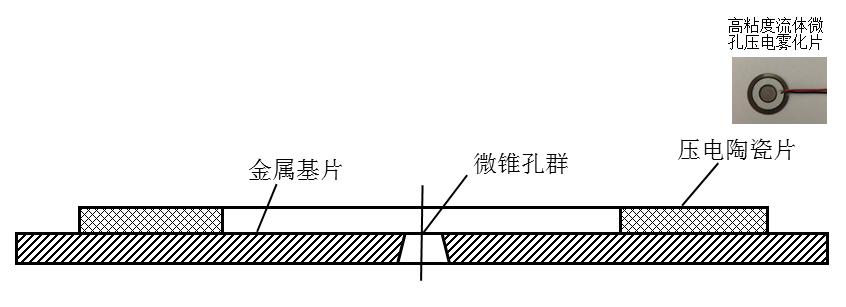

1.高粘度流体微孔压电超声雾化器结构；

2.多普勒激光测振实验；

确定高粘度流体微孔超声雾化器的最佳驱动频率。

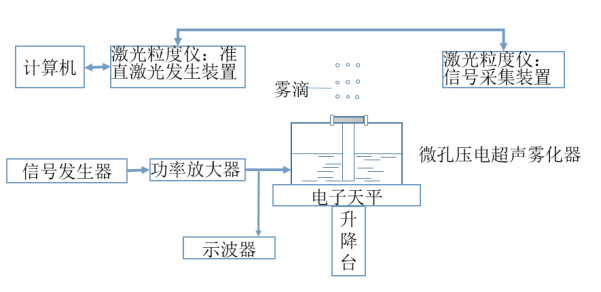

3.微孔压电超声雾化效果试验

信号发生器产生的电信号经功率放大器放大后，激励压电陶瓷片产生超声振动，引起微孔压电雾化片共振并产生形变，使得与微孔接触的液体在惯性力表面张力和流体动力等共同作用下从微孔板挤出。

通过调节信号发生器输出信号的频率可改变引起雾化片振动的驱动频率;通过调节信号发生器输出信号的电压幅值、功率放大器的放大倍数可改变施加在雾化片上的驱动电压幅值，示波器用于测量输出信号的频率和电压幅值。

实验结果：

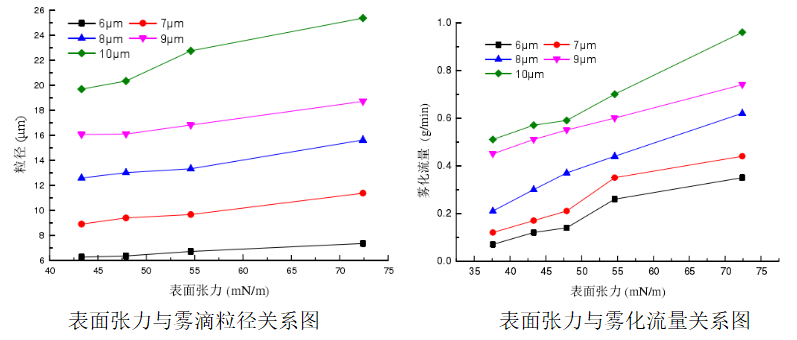

1.表面张力对微孔压电超声雾化效果的影响；

2.粘度对微孔压电超声雾化效果的影响；

3.微孔直径对微孔压电超声雾化效果的影响；

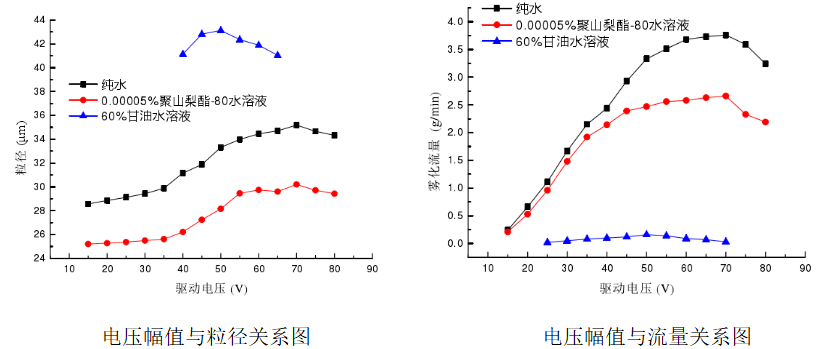

4.驱动电压对微孔压电超声雾化效果的影响。

实验结论：

高粘度流体微孔压电超声雾化器是一种能满足农业、工业领域中雾化高粘度流体的需求的新型雾化装置。

实验中所用到的功率放大器ATA-4014功率放大器指标参数：
