尿液检测仪-医疗行业解决方案

Cortex-A7核心模块在尿液检测仪中的应用

随着社会对高效、精确生化分析的需求不断提高， 利用图像处理及数据处理技术对过去人工检验或半自动式的生化分析仪进行革新成为了生化检验的主流， 革新后的生化分析仪实现了精确检测、全面分析、存图复检等功能，而图像处理及数据处理能力，则取决于主处理器的性能。

项目描述

全自动尿液检测的取样针通过步进电机驱动机构自动行走到有尿液样本的试剂架上方，通过蠕动泵将试剂架上的尿液样本通过取样针提取出并将样本滴在试纸上，在一定时间内试纸会出现颜色变化。最后通过图像采集传感器将试纸信息数字化， 并经过数据分析将检测结果显示在显示屏和外接计算机上。

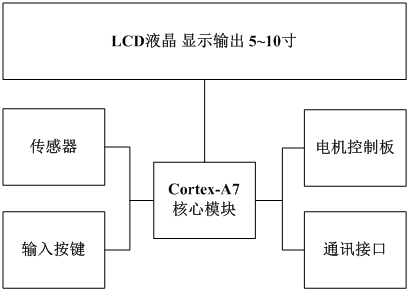

方案实现

Cortex-A7核心模块的功能主要分为自动控制及数据处理两部分， 自动控制部分通过屏幕上的触摸按键将若干控制命令发送到CAN总线上，控制尿液分析仪的启动、 停止、 退针等动作；通信接口使用Cortex-A7核心模块的以太网口和串口，主要用于向监控计算机输出检测结果和通过计算机下达操作指令。 数据处理包括图像处理与参数信息处理，包括驱动 TFT 显示，尿液检测设备实时运行参数及检测结果显示，检测结果主要是通过图像传感器采集图像信息并数字化后， 通过Cortex-A7核心模块强大的数据处理能力运算分析得到的。
