实验名称：功率放大器在固态磁场传感器脉冲涡流检测铁磁性构件腐蚀缺陷中的应用

实验目的：通过解析建模仿真和试验发现，与传统感应电压信号相比，磁场信号对铁磁性构件腐蚀缺陷深度的响应更为灵敏,有利于铁磁性构件腐蚀缺陷检出率和评估精度的提升。

实验设备：信号发生器，ATA-4014功率放大器，探头，传感器电源，数据采集卡，滤波放大器，PC。

实验内容：探究基于磁场测量的铁磁性构件腐蚀缺陷脉冲涡流检测,采用隧道磁电阻(TMR)传感器拾取脉冲涡流检测暂态磁场信号,通过解析建模仿真和试验,深入分析和比较磁场信号和感应电压信号及其特征对铁磁性构件厚度减薄的响应灵敏度。

实验过程：

检测探头由激励线圈、盘式检出线圈和TMR传感器构成,其相关参数与仿真输入参数一致。任意波形/函数信号发生器产生脉冲方波信号,经功率放大器(ATA-4014)放大后驱动激励线圈。盘式检出线圈和TMR传感器输出的感应电压信号和磁场信号经功率放大器放大滤波,由数据采集进行采集,利用LabVIEW程序对其进行分析实时处理。

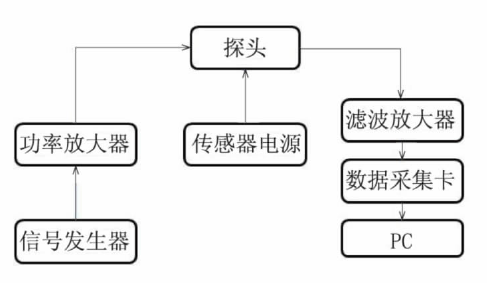

脉冲涡流试验系统框图

实验结果：

通过仿真和试验结果发现,与基于盘式检出线圈的铁磁性构件脉冲涡流检测相比,采用固态磁场传感器拾取脉冲涡流检测磁场信号,可有效提高检测信号及其特征对铁磁性构件厚度减/腐蚀缺陷深度的响应灵敏度,有利于铁磁性构件腐蚀缺陷检出率和量化评估精度的提升。

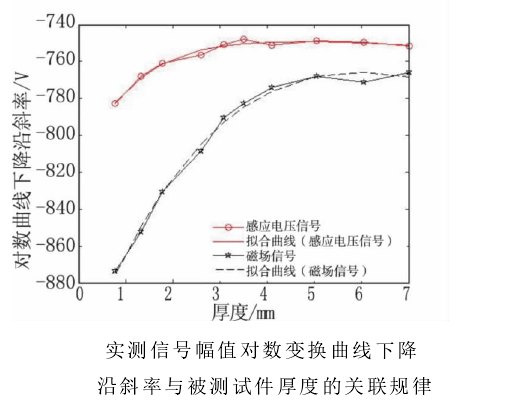

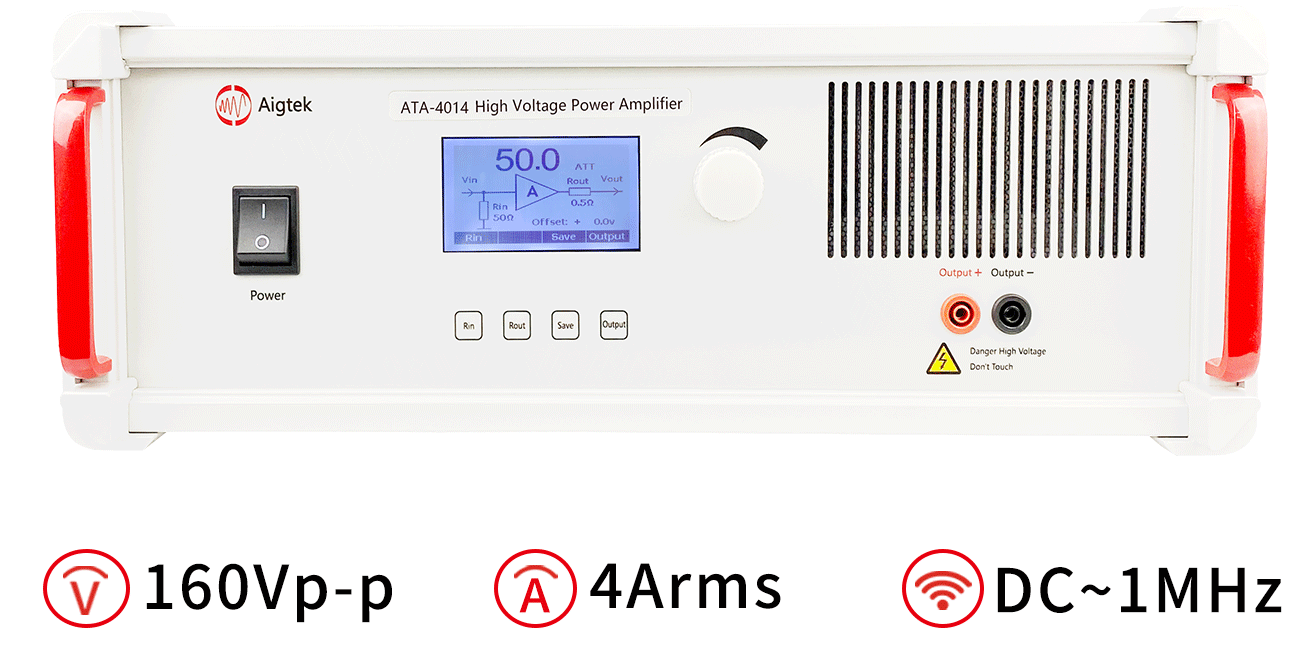

本实验中所用到的ATA-4014功率放大器产品指标：
