如何用万用表判别电动机绕组的首尾呢？

1、用万用表毫安档

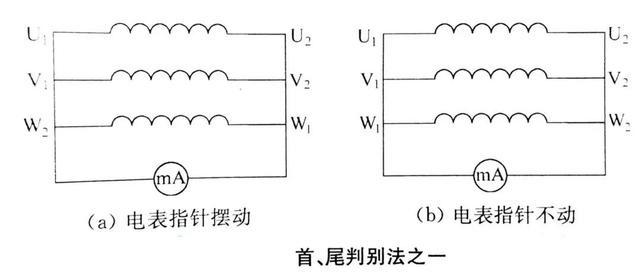

如上图（a）所示，左侧两个首端和一个尾端相接，右侧两个尾端和一个首端相接。用手转动转子时，因三相绕组中感应电势的矢量和不等于零，故万用表指针摆动。

将图（a）中的W1和W2线端对调，如上图（b）所示，左侧三个首端相接，右侧三个尾端相接。此时用手转动转子，因三相绕组中感应电势的矢量和为零，故万用表指针不动。

注意用此种方法时，电机铁芯中需有剩磁。若无剩磁，用此种方法难以判断，可用12V或24V汽车电瓶仅与一相绕组的两个端连接，通电1～2秒进行充磁，然后再重复上述试验即可。

2、用万用表交流电压档配合36V电源

如上图（a）所示，V2和W1两个线端相接，V1和W2与万用表相接，当U相绕组接通36V电源后，万用表即有电压指示。鼠笼式电动机电压值通常为4～12V，绕线式电动机电压值可达30V左右。

如上图（b），V2和W2两个线端相接，V1和W1与万用表相接，当U相绕组接通36V电源后，万用表无电压指示。

当V相和W相绕组的首尾端弄清楚之后，将V相绕组与U相绕组互换，即36V电源与V相绕组相接，便可判别出U相绕组的首尾。

3、用万用表毫安档配合1.5V干电池

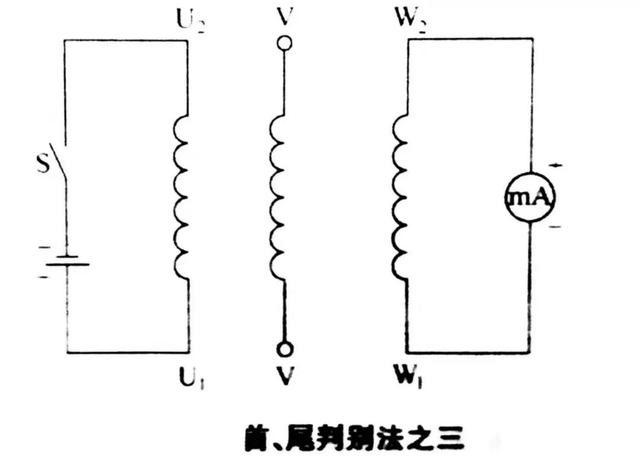

如上图，当合上开关S瞬间，若万用表指针摆向大于零的一边，说明电池正极所接U相绕组线端和万用表负端所接W相绕组的线端同为首端或尾端，再将万用表接到V相绕组的两个线端上进行测试，便可确定各相绕组的首尾。
