使用网分仪一定别忘记这个细节

作为电子测试工程师，我们经常会在工作中使用网络分析仪来测试产品，然而由于产品的接口各不相同，我们需要使用到一些转接头。

如此一来，在测试过程中就会不可避免的遇到因为转接头而带来的误差，该如何进行修正？教程来了。

测试设备

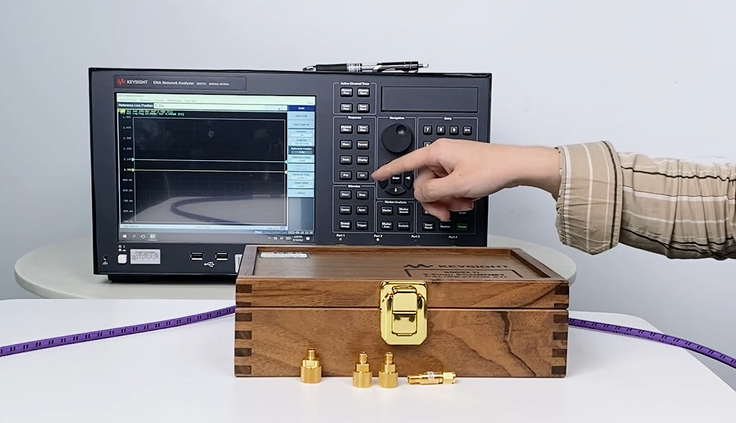

本次演示需要用到一座网络分析仪和网分校准件，经过在君鉴科技旗下测试仪器信息服务平台“每日E问”中对相关仪器的对比筛选后，我们将具体型号确定成同为是德科技旗下的网分仪E5071C和校准件85052D，具体参数如下：

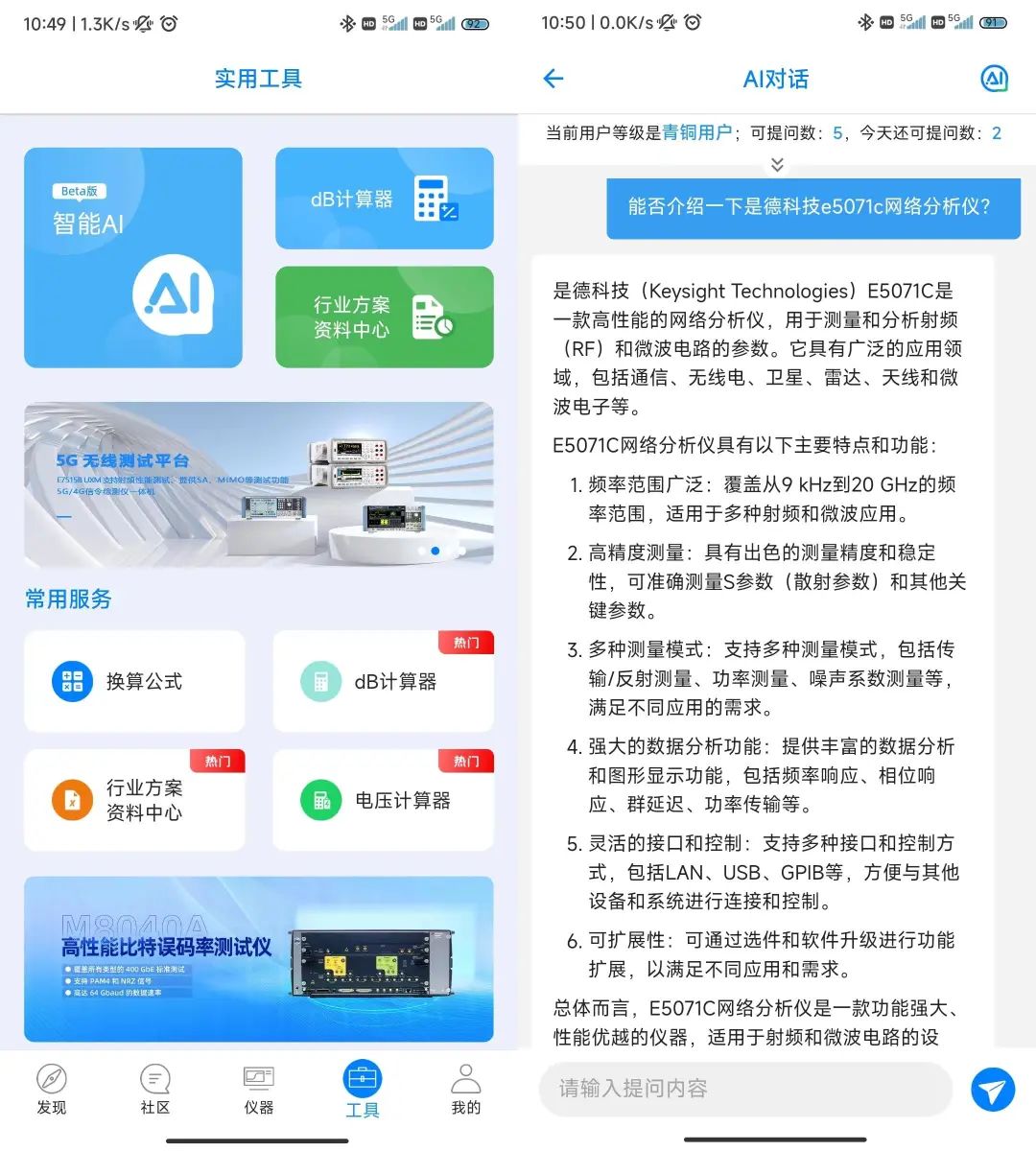

此外，我们还可以使用每日E问中的“智能AI助手”功能，通过AI来解答电子测试方面的一些疑问，例如仪器型号介绍等。

操作步骤

目前显示的状态是我们进行的一个1、2端口的双端口校准。我们选择了2条G线，一条是驻波，一条是传输。

当我们需要将转接头接入到线缆中时，我们需要做哪些操作呢？

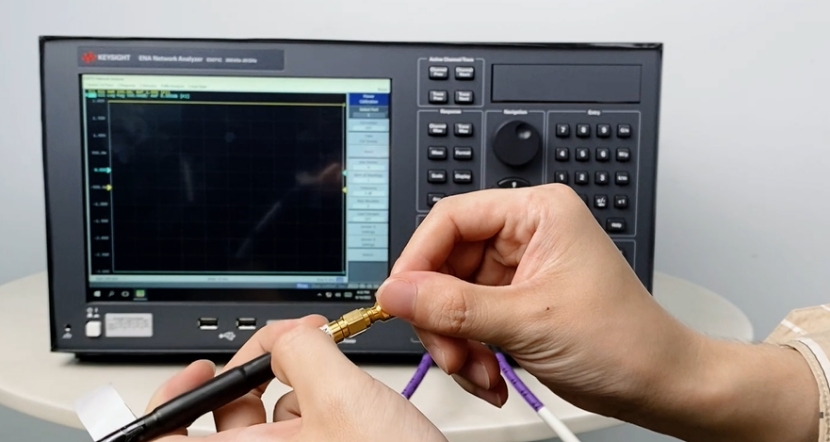

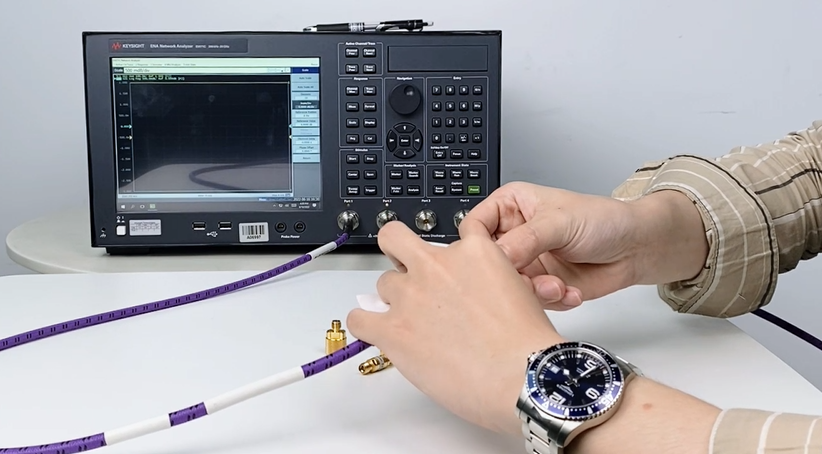

首先，我们将此前校准完的转接头拆除，接下来我们只需要将我们将要接进去的转接头接入到1端口或是2端口，我们这时接入的是1端口。

我们在刚才的校准中新增加了一个转接头，然后我们接上去看一下新增加了转接头的曲线会是什么样子。

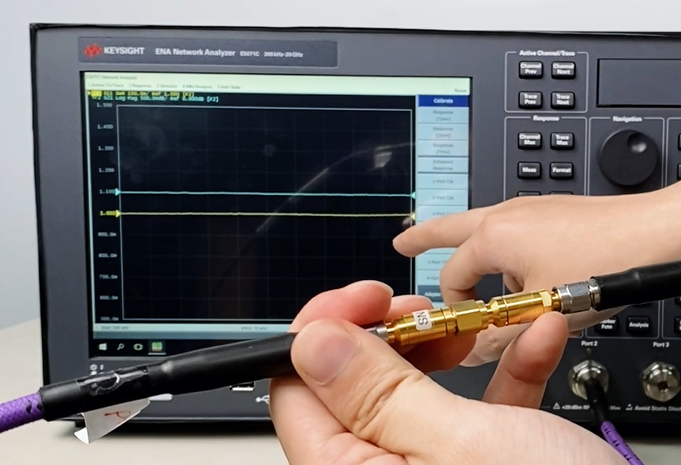

这时候我们可以看到这样的一条传输曲线，它稍微会有一点变成波浪形或者说会掉一点，可能不是完全在0上面。

我们来看另一条曲线也就是驻波，也不是完全在“1”这条直线上，这就是新增加一个转接头带来的一个效应。

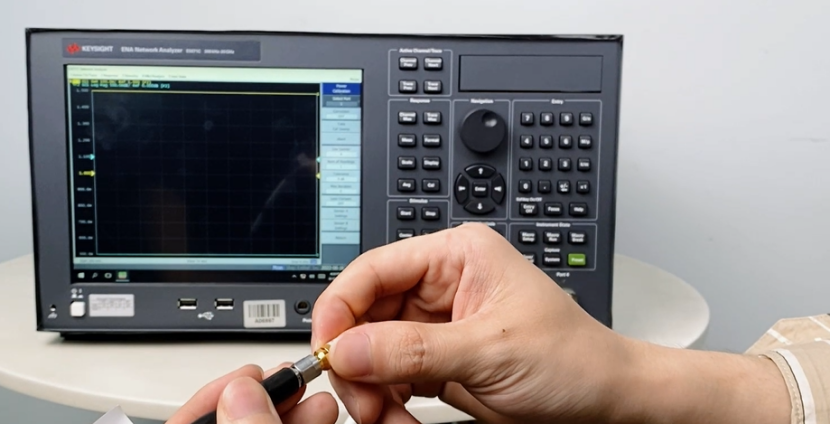

如何将这个转接头带来的效应给移除？需要对转接头进行移除操作。我们将这个转接头接到1端口上面，然后选择校准。

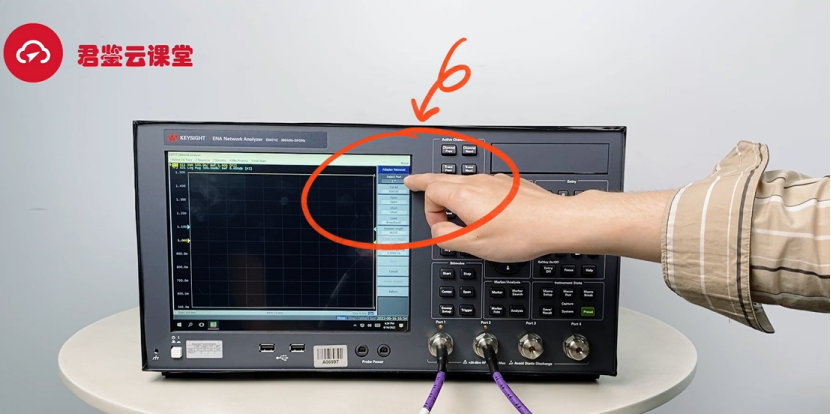

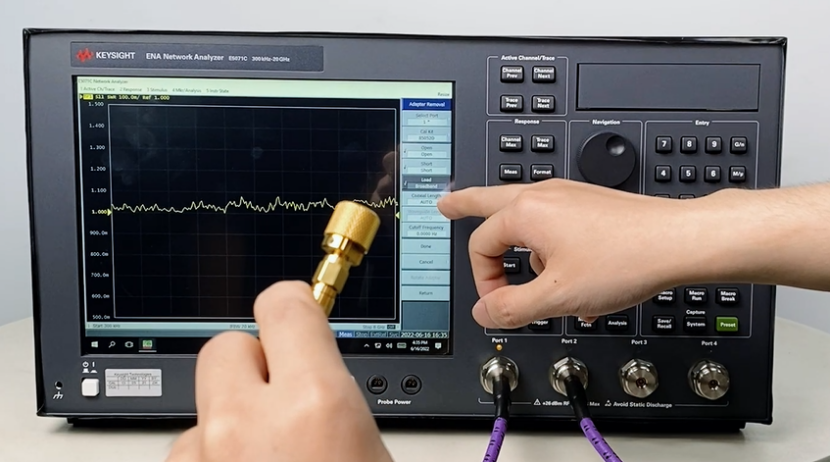

校准里最后有一个适配器移除，我们选择它，在下图所示位置选择1端口，再选择校准件是85052D。

这时候只需要进行open short load的校准。

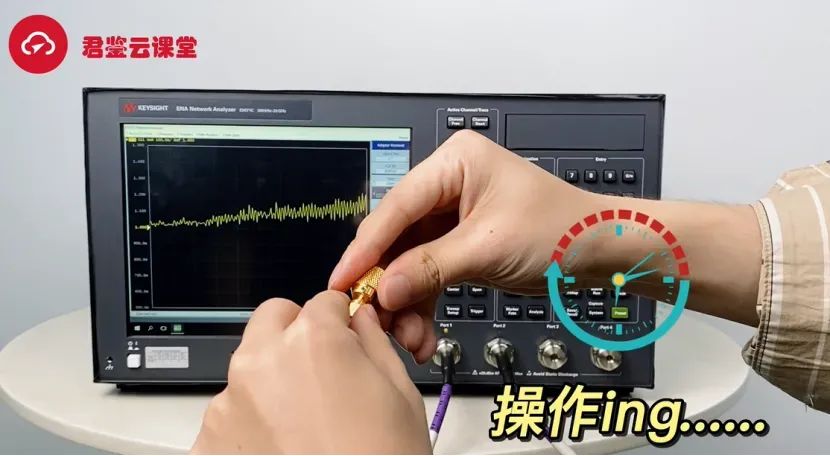

我们首先进行open的校准，接下来是short的校准，最后是一个负载的校准。

一般来说同轴长度选自动就可以，这时候我们选择done，然后返回，再将转接头接入到之前校准的线缆当中。

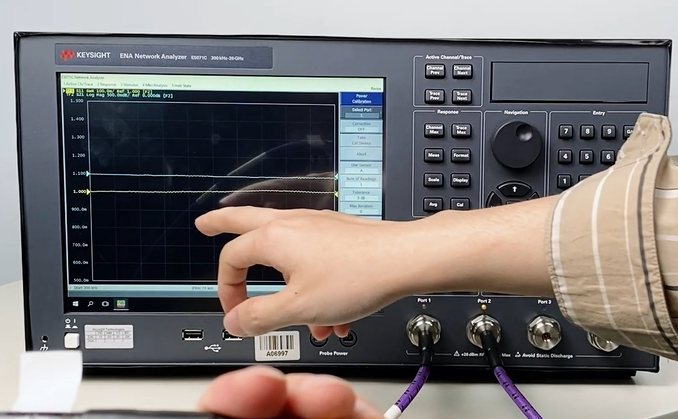

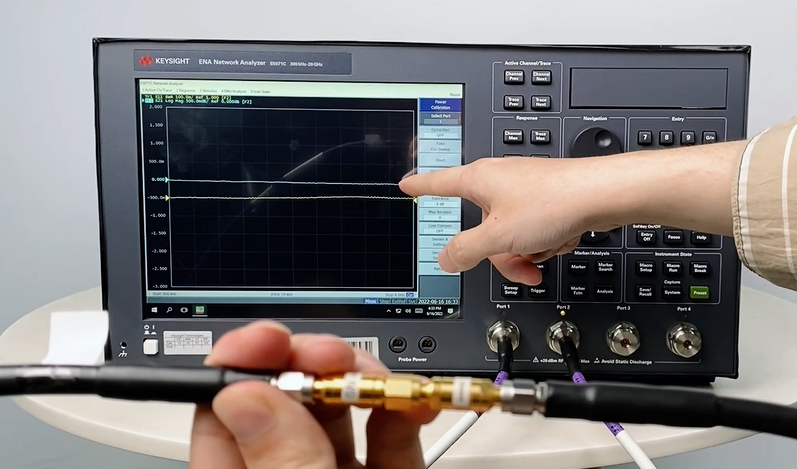

我们可以再来看一下现在的传输曲线和反射曲线，我们可以很明显的看到，首先驻波这条线是完全在1上面，然后S21传输的曲线完全在0上面，和之前相比好了很多。

因为差损和驻波不是特别差，所以看起来效果没有那么明显，我们移除适配器的操作就是这样。

以上便是“修正转接头带来的误差”的详细方法。
