PTS系列 1-用Qualcomm最新芯片QCC5181让你轻松上手蓝

大家好，我是观点

这个系列来讲一下 PTS(Profile Tuning Suite)，它是一个蓝牙 Profile 测试工具，由蓝牙协会提供，可以用来测试蓝牙装置是否符合蓝牙规范和协议。

它提供了一个丰富的测试和设定功能，包括蓝牙连线测试、音讯品质测试、配置档案的修改和优化、产品认证测试等，并且支持不同版本的蓝牙技术规范。

它被广泛应用于蓝牙产品的开发、测试和认证过程中，帮助工程师确保蓝牙设备的正确运作和相容性。

首先你可以先去官网下载软件

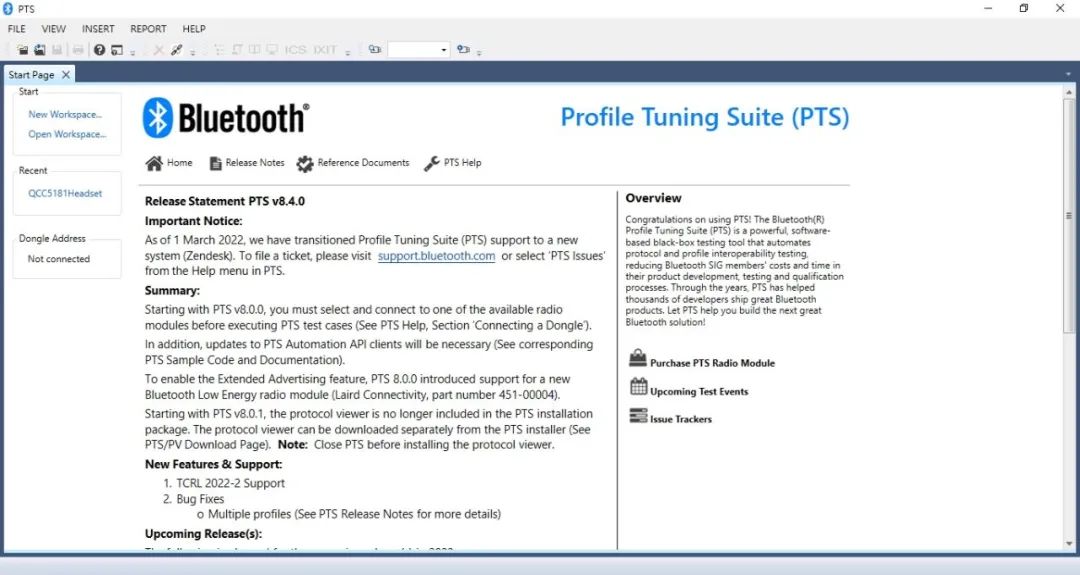

打开软体后如图

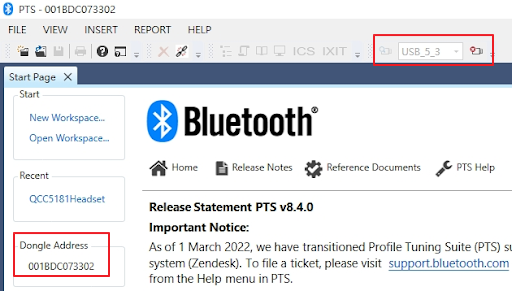

首先你要有 PTS dongle，你可以按上方的搜寻 dongle 按钮，选取并连上之后，会出现 dongle 的 address

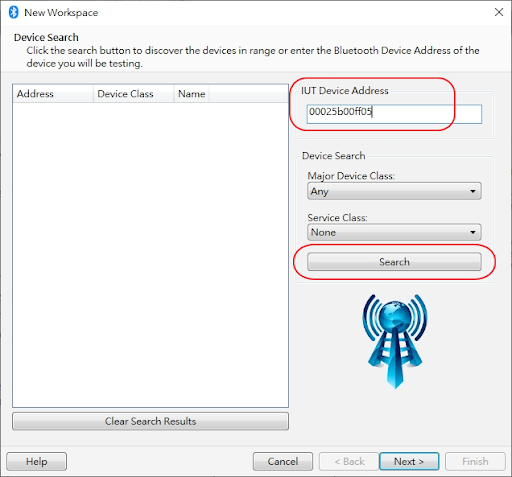

这时候透过 New Workspace 来开启一个专案，你可以选择手动输入装置的蓝牙地址，或是直接按下 Search 来搜寻附近的蓝牙装置

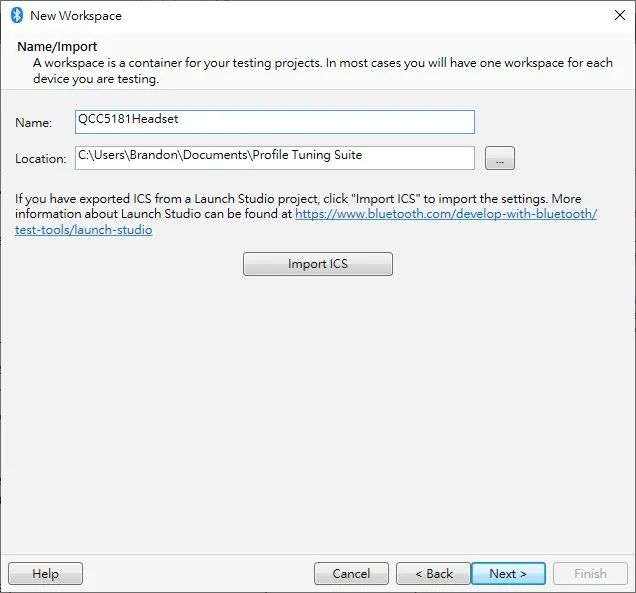

接下来输入这个专案的名称，以及存放的路径，另外如果你有从 Bluetooth SIG 那边下载相关的 ICS 档案，可以从这边 Import，如果没有，那就直接按下一步。

其中 ICS 是指 Implementation Conformance Statement，是一种表格格式的文件，用来总结蓝牙规范中的各种功能和支援条件，可以帮助您了解蓝牙规范的内容和您的设计需要支援的功能。

在此举例用 Qualcomm 最新的 QCC5181，它是一款高性能的蓝牙 v5.4 芯片，针对蓝牙耳机和可穿戴设备等产品。

相比其他竞争厂商的产品，QCC5181 具有更低的功耗、更高的效能和更低的延迟。

支持 LE Audio，包括 Auracast 等新的音频使用场景，支持 aptX Adaptive 和 aptX Lossless 编码。

集成了第三代主动降噪（ANC），包含 Feedforward、Feedback、Hybrid，以及 adaptive ANC。

支援 3 mic cVc，其中第 3 颗麦克风除了支援骨传导 MIC 之外也可以用 accelerometer 或者 in ear(feedback) mic 来替代。

更多详细资讯，请上Qualcomm官网查询。

我们选三个常用的 profile 当作示范，在左边勾选完所需的 profile，按下>>，再按下 Finish 就完成了

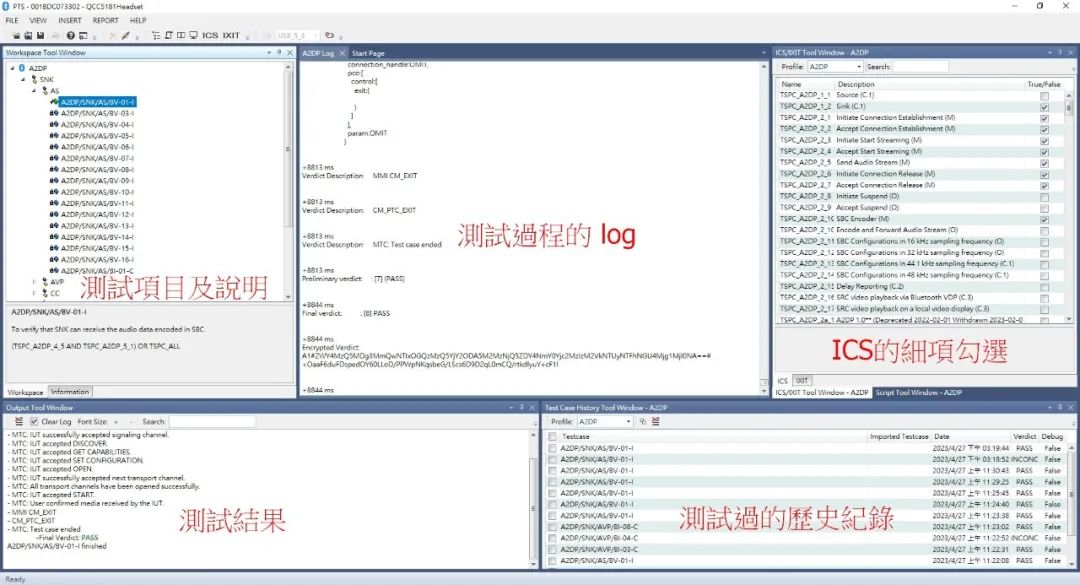

最后完整的 layout 如图，一个画面就让你知道整个测试的过程及结果，分别有五大区块，test case、log、ICS、result、history

Q&A

以下列出几个常会遇到的问题

1. 如果出现如下图，代表你还没有插入 PTS dongle

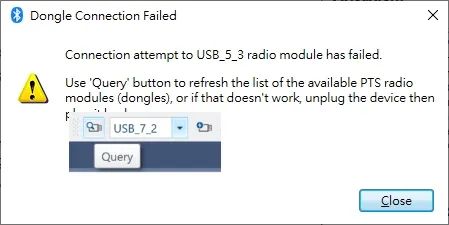

2. 如果出现如下图，代表电脑还没有认到 PTS dongle，请重新再连接一次

3. 有没有文件说明如何操作?

A：你可以按下 Help(F1)，它有完整的 HELP 档案说明

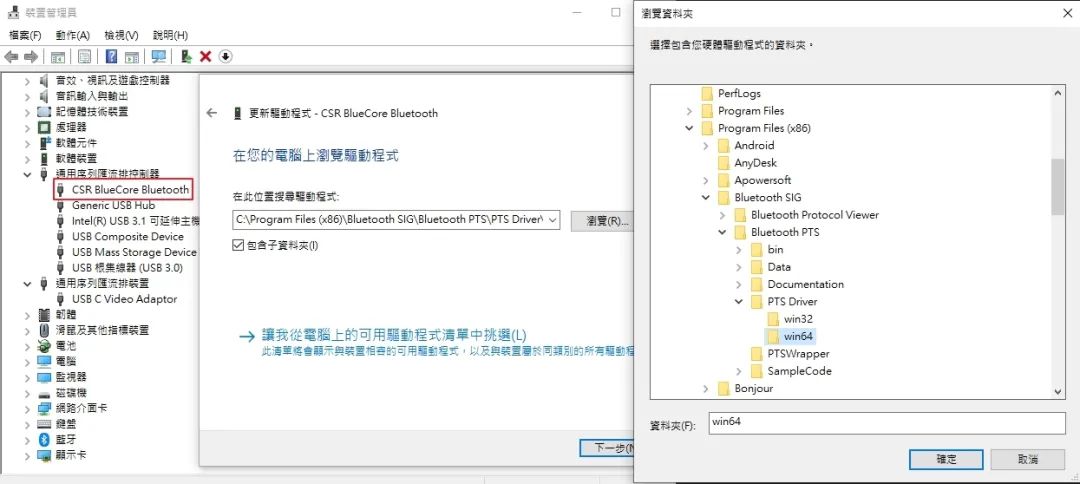

4. Windows 辨识不到我的 PTS dongle 怎么办?

A：请重新安装 driver，可以到如下路径找到相对应的 driver
