为何叫源表？数字源表是如何四象限工作的？

为什么称呼为源表？

“源”为电压源和电流源，“表”为测量表；

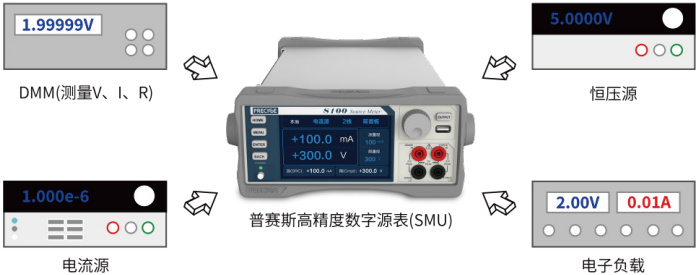

“源表”即指一种可作为四象限的电压源或电流源提供精确的电压或电流，同时可同步测量电流值或电压值的测量仪表。（恒流源时测电压，恒压源时测电流）

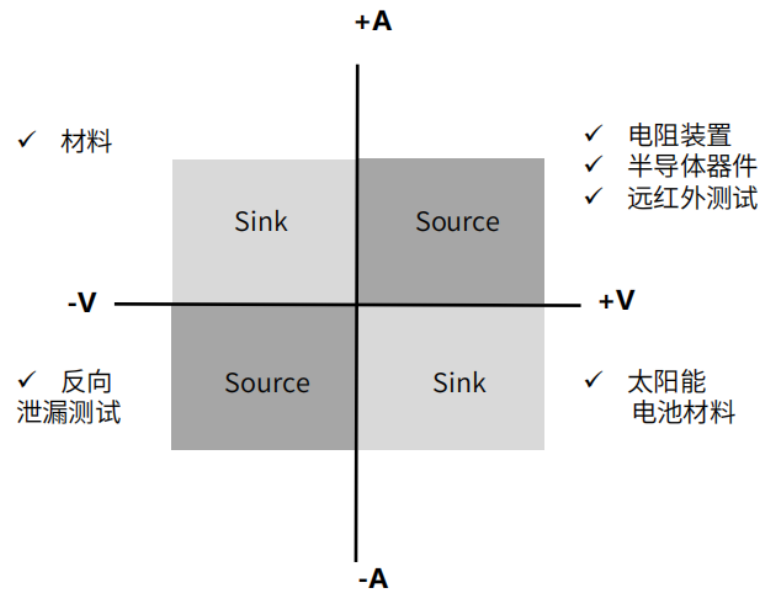

四象限工作，可以作为源或负载

电源象限是指以电源输出电压为X轴、输出电流为Y轴形成的象限图。第一、三象限即电压电流同向，源表对其它设备供电，称为源模式；第二、四象限即电压电流反向，其它设备对源表放电，源表被动吸收流入的电流，且可为电流提供返回路径，称为阱模式。

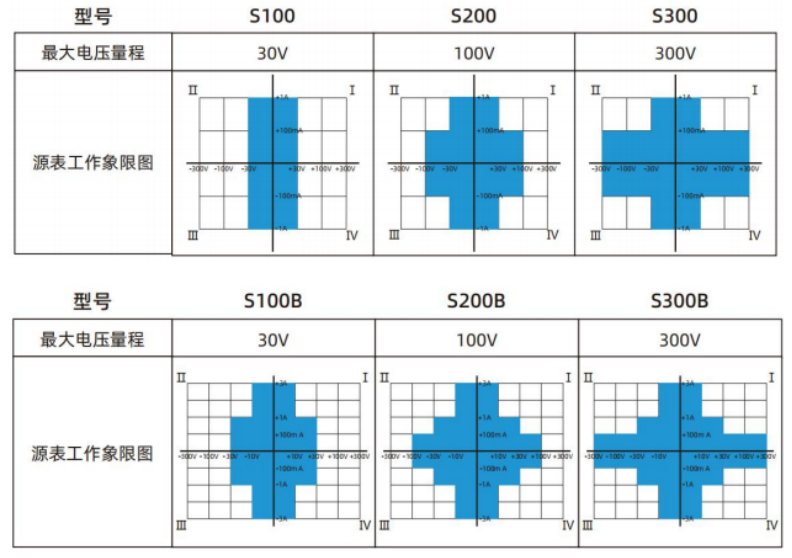

与传统矩阵电源不同，S系列源表在同等功率下，客户可根据实际需求，选择大电压小电流或小电压大电流输出。选择的量程不同，S系列源表的源/阱极限也有区别。

源限度-电压源:

士10V (≤3A量程)，土30V (≤1A量程),士300V (≤100mA量程)

源限度-电流源:

土3.15A (≤10V量程)，土1.05A(≤30V量程)，士105mA (≤300V量程)

轻松满足常用的测量需求

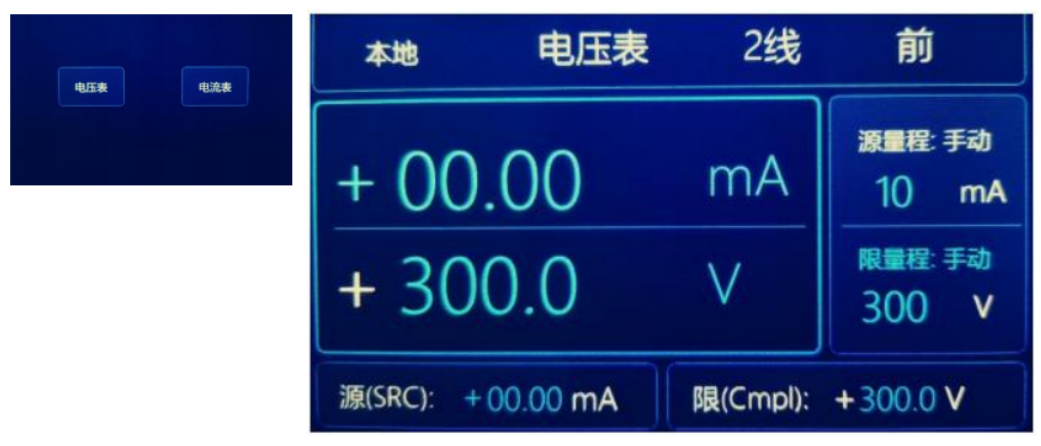

触摸屏幕上的任意图标，就会出现图像化设置屏幕。在测量前按照向导逐一设置，操作更直观。

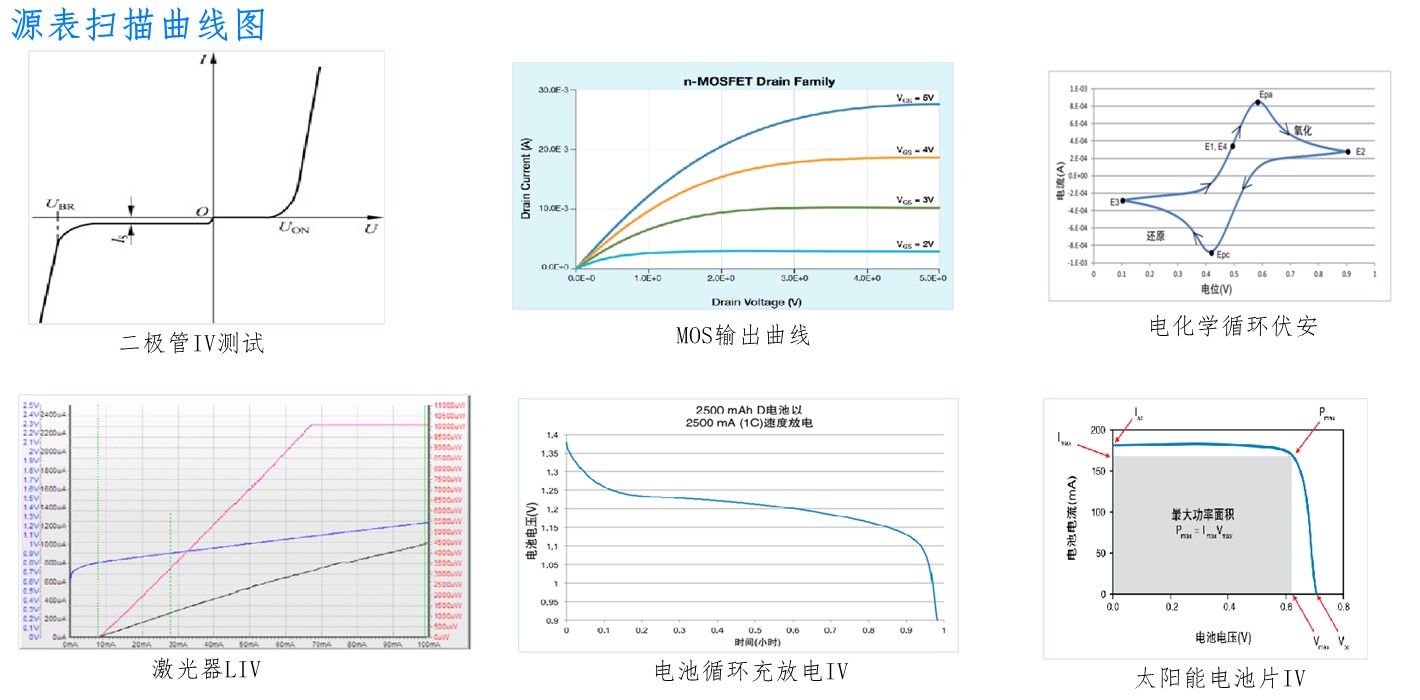

提供的应用程序

- 序列扫描

- 自定义序列

- 数据记录仪：持续输出恒压源测试模式；持续输出恒流源测试模式

- APD管

- 晶体管：MOSFET管测试；三极管测试

- LIV：PIN管扫描测试

- Gummer：双台源表使用同样参数进行扫描

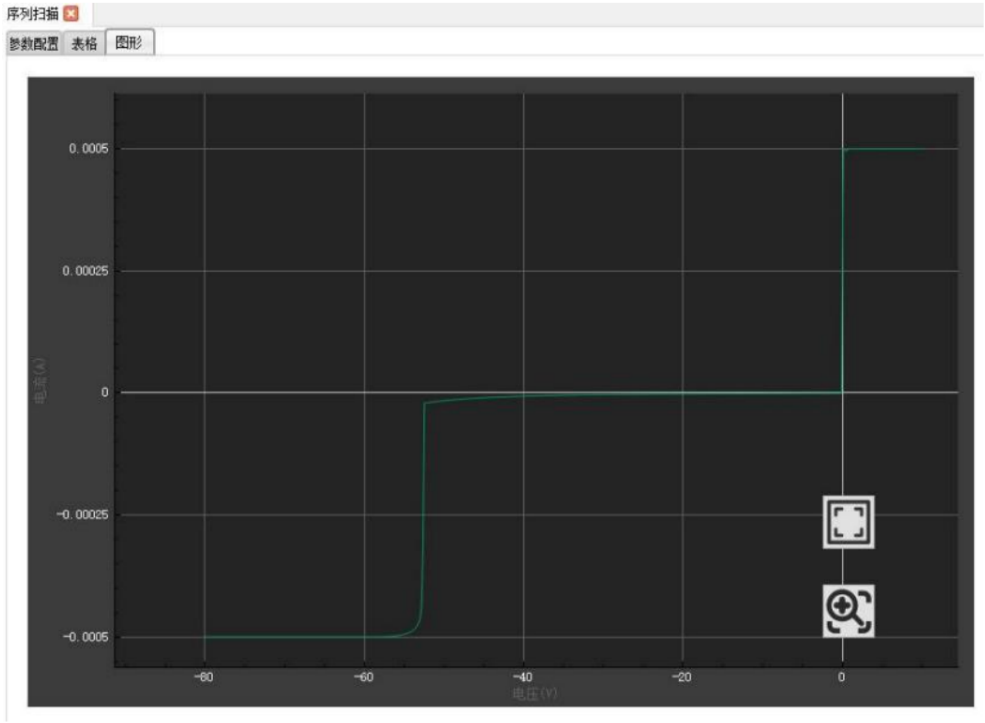

*二极管完整l-V特性曲线
