如何正确的观察电流探头捕捉到的电流波形

市面上的电流探头一般输出阻抗50ohm，并搭配示波器组合使用观察信号，那如何正确的观察电流探头捕捉到的电流波形呢?

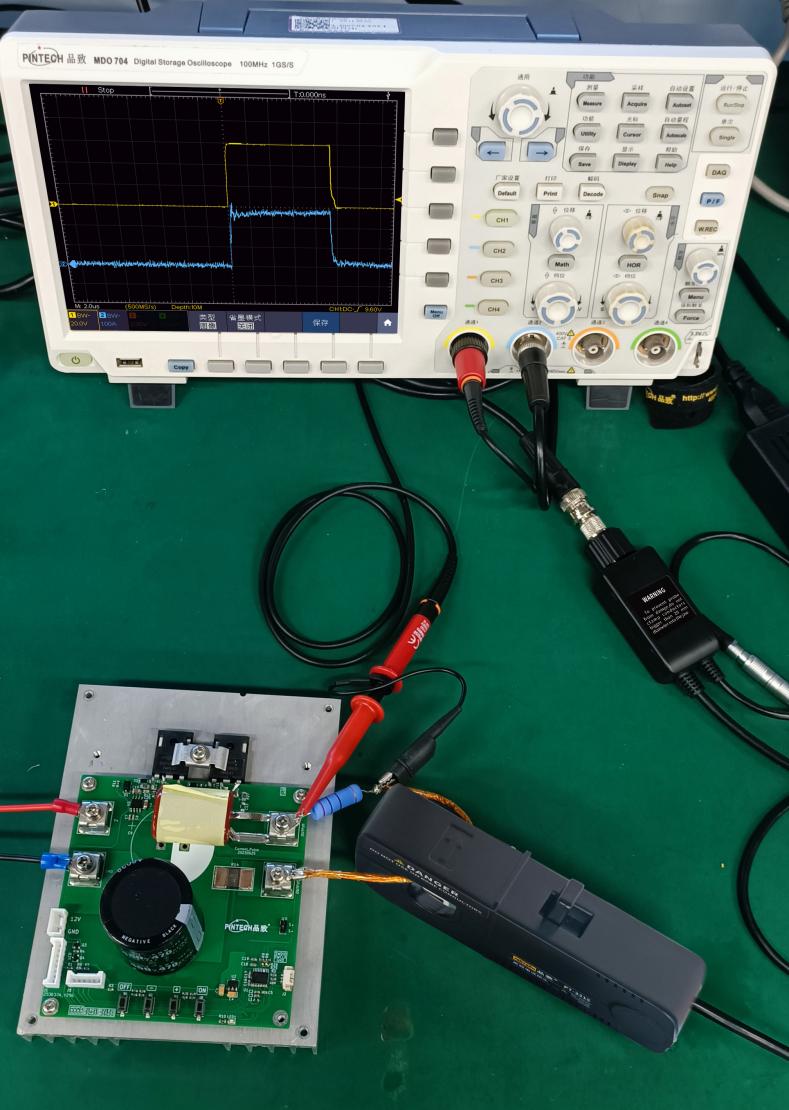

电流信号源：波形脉宽10us、波形峰值3A、上升时间<100ns;

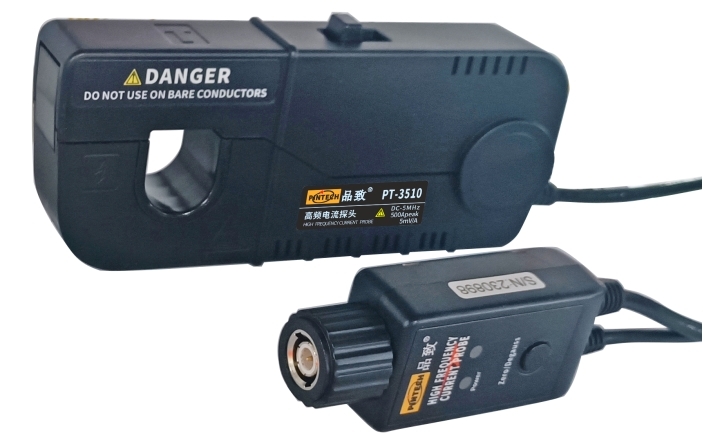

电流探头PT-3510：带宽DC-5MHz，最大测试电流350Arms，变比5mV/A，输出阻抗50ohm。

示波器MDO704：带宽100MHz，输入阻抗1Mohm//15pF。

调整好示波器设置参数：输入阻抗、衰减比等，示波器观察到的输出波形与采样电流输出一致。

如何正确选择示波器输入阻抗参数档位，方可观察到正确的输出波形?

输入阻抗选择：常用的示波器输入阻抗档位有两个50ohm、1Mohm。若要观察到完整且正确的电流波形，输入阻抗选择1Mohm，此时输入到示波器的信号大小为3A。

示波器输出的信号值接近3A输入信号的99.99%，则说明示波器输入阻抗参数与电流探头PT-3510是达成阻抗匹配，让使用者能完整的观察并应用输入信号。

若示波器输入阻抗选择50ohm，此时到示波器的信号大小为1.5A。

示波器输出的信号值仅为3A输入信号的50%，则说明示波器与电流探头阻抗不匹配!让使用者不能完整的观察并应用输入信号。若是示波器输入阻抗固定为50ohm，则放大2倍的变比，如PT-3510变比5mV/A，调整为10mV/A，此时示波器上也能观察到正常的波形。

当传输信号为高频信号，需要观察此信号的波形与噪声，且高频信号波长短，信号传输快，为了减少信号的反射/损失，则要严格满足阻抗匹配的要求。若选择高频传输线阻抗为50ohm，则终端匹配器输入阻抗也要为50ohm;若线路阻抗75ohm，终端阻抗也要为75ohm，达成阻抗匹配。
