电源质量与效率分析测试

随着众多新品手机快充技术的应用，大家对以 GaN、SiC 为代表的快充充电器增加了更多的关注。由于 GaN、SiC 等新型半导体的宽禁带等特性，使得以其为核心的电源具有更高的开关速度、更低的开关损耗和更高的转换效率，使得充电器可以更小巧，更节能环保。在电动车，便携电子设备中得到的愈加广泛的应用。

在开关电源类产品的开发设计过程中，电源的转换效率、输出电压纹波和电源电能质量都是直接影响开关电源质量的关键因素。

电源电能质量

电源电能质量是电源测试中的基本测试项，是标定电源工作参数的测试依据。电源电能质量主要包含了电压有效值、电流有效值、功率因数及谐波等参数。

电源转换效率

转换效率就是电源的输出功率与输入功率的比值，是电源类产品的基本指标，开关电源的设计首先需要考虑的是效率优化。

高电源转化效率意味着电源产品的节能环保指标更高，同时也会降低用电费用，对关注充电效率和节能环保的充电桩、光伏发电等一些高功率供电设备具有特别重要的意义。

电源输出电压纹波

纹波就是一个直流电压中的交流成分。对于直流输出开关电源，输出直流电压的稳定性会直接影响驱动设备的工作稳定性。影响直流电源输出电压稳定性的指标主要是纹波。纹波越小，直流电源输出的电压越稳定，波动越小。

电源电能质量与功率效率测试环境搭建

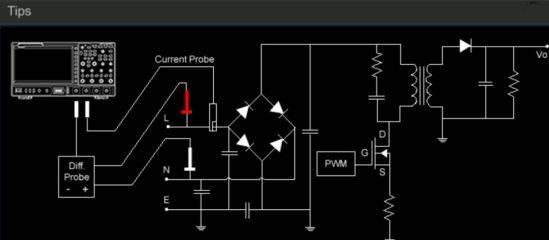

电源电能质量测试连接示意图

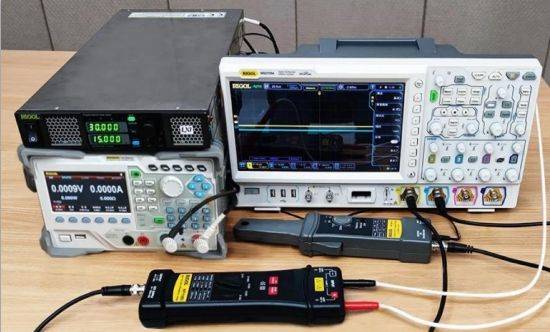

电源转换效率测试连接图

本指南介绍了开关电源电能质量、电源转换效率及纹波的影响及测试方法。使用示波器与直流电子负载即可快速完成电源产品的质量测试，替代了之前使用功率分析仪及复杂软件操作才能进行的电源质量测试方法，大大节省测试的成本。

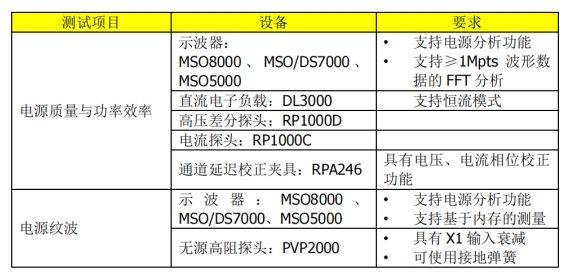

对于完成电源质量与效率、纹波的测试所需的设备推荐如下：
