DCA-M系列采样示波器的连接与自检

今天为大家讲解一下DCA-M系列采样示波器的连接与自检等操作。

测试仪器

这一款示波器是是德科技旗下相对比较经济划算的一款示波器，它省去了屏幕和操作系统，根据不同的型号，可以对应不同的光口和电口的数量。

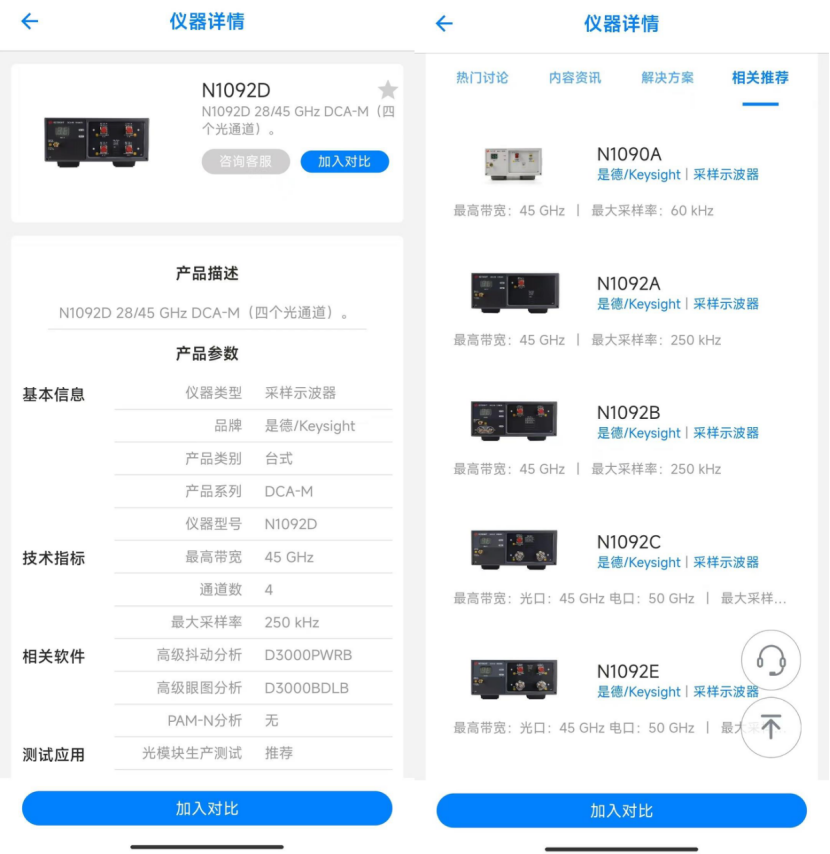

本次我们演示的具体型号为N1092D，具有4个光口，可以在每日E问中搜索相关型号查看仪器的具体参数和配置资料，并与其他示波器进行对比。

测试步骤

我们来看一下它的面板，右侧为4个光口，可以接入测试；光口之间有一个针对于其他滤波器的速率区分；左侧接口为时钟输入口；上方为一个小显示屏，用来显示当前采样示波器在软件里对应的槽位；小屏幕右方有2个指示灯，其中一个是触发状态，还有一个是警告灯。

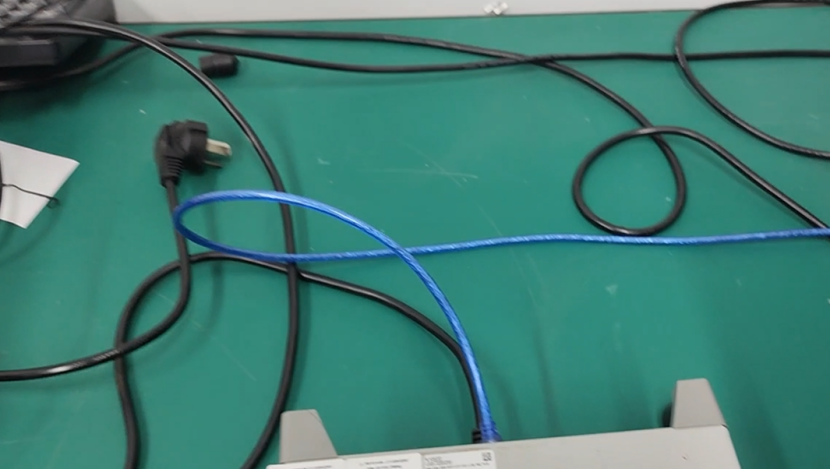

这款示波器因为没有自己的固件和操作系统，需要把它连接到PC或者86100系列的示波器主机里才可以使用。我们操作时用一根USB线将其与PC连接。

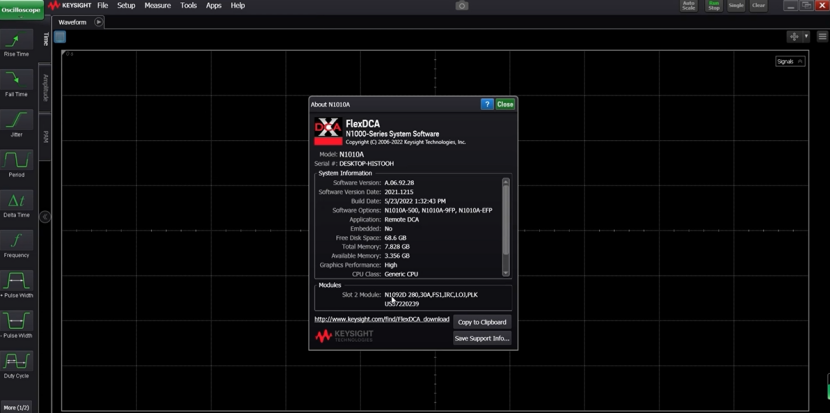

接下来，我们在PC端打开是德科技DCA-M示波器的应用程序，如有有模块新增加，程序界面左下角会出现弹窗，我们也可以通过界面上方“help”看到模块的信息，比如本次的N1092D的选件和序列号等。

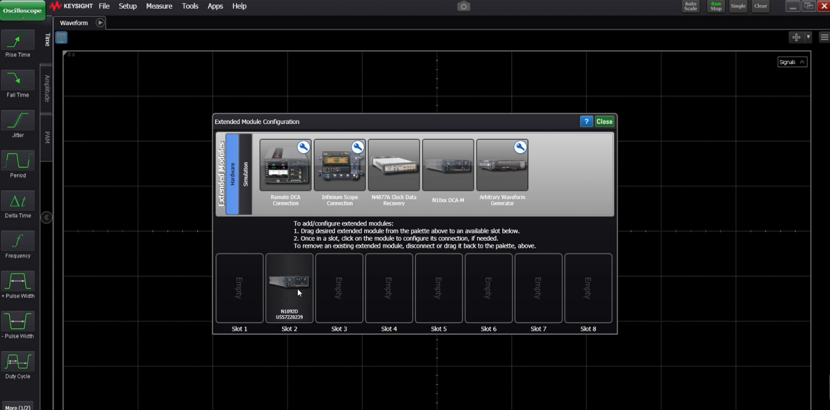

我们在界面左下方点开刚刚提到的槽位，可以看到N1092D在第二个槽位上，这个软件最多可以支持8个槽位，也就是说8个槽位同时受它控制。

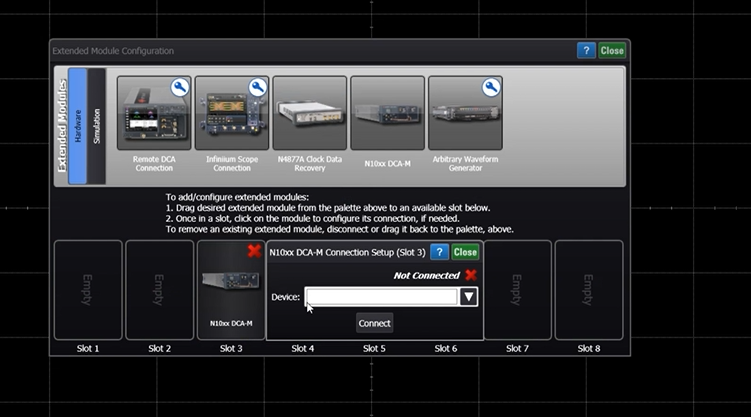

如果想切换，我们可以点击对应槽位（2）将其先断掉，然后再重新拉到其他槽位（3），这时候在仪器面板上的显示窗口槽位上的数字就从2变成了3。

在这个界面我们可以看到主测试项目也可以选到眼图、TDR还有抖动等不同的项目。

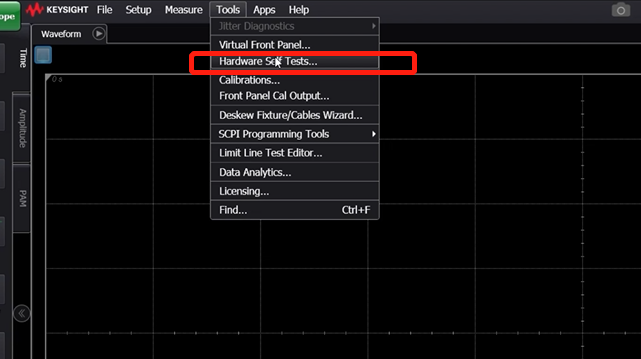

如果想看一下仪器的状态，我们可以在上方Tools里做一下硬件的自检。

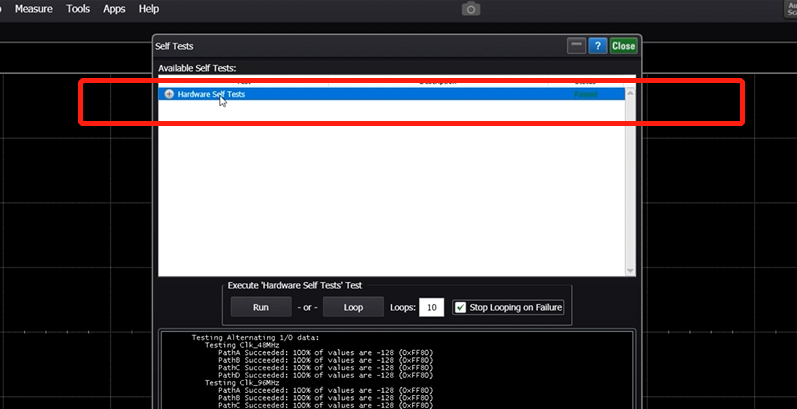

选中当前模块，点击运行，这里会分别提示仪器前面板上的指示灯，切换不同的颜色，进行不同的测试。

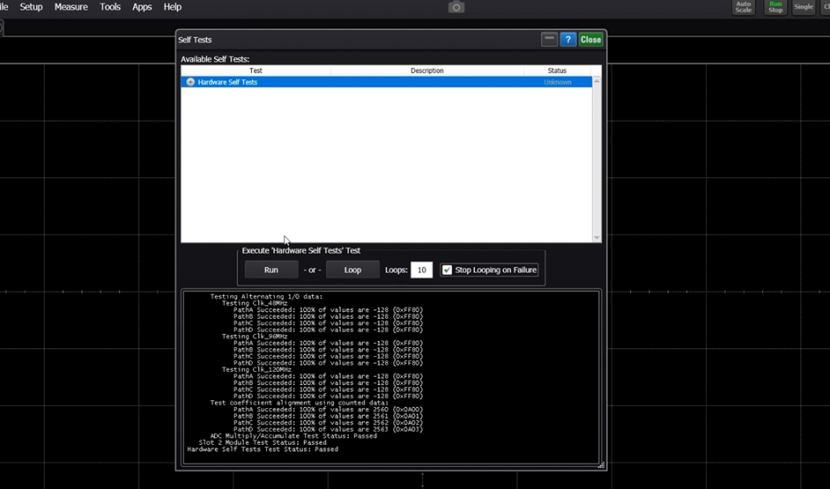

很快我们就能看到所有的自检项目已经PASS，除了这一项。

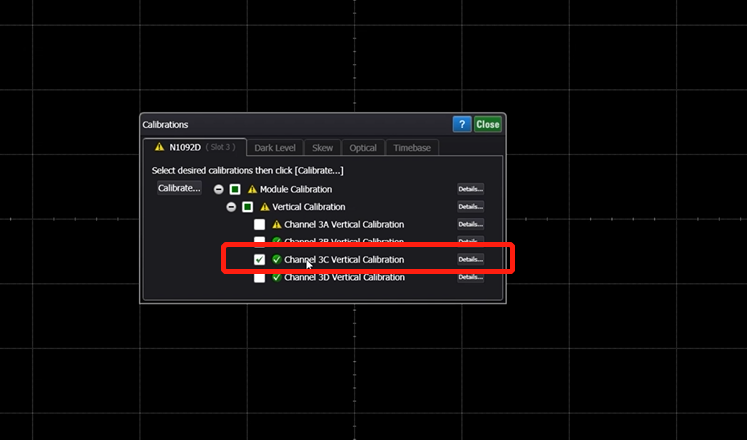

我们可以做一下它的自校准，打开Tools选择calibrations。自校准里如果说没有光源的话，我们可以做前面2项校准。比如在这里可以选择这个模块中的第三个通道，即我们有4个光口选择其中1个来做校准。

等待校准成功后，再进入第二个总项Dark Level中，进行一个暗光的幅度的校准，我们也可以看一下第3口进行一下。

这是界面提示自校准项目是fail的，我们可以把当前的信息进行一个保存，然后做下一步的检测，看看是哪里出了问题。

点击Help，选择Check for Updates，在这里我们可以把仪器的信息和自校准失败的信息做一个保存。

以上便是“DCA-M系列采样示波器的连接与自检”的详细方法。
