电子连接器密封性检测是如何进行的,气密性检测

电子连接器也被称为电路连接器，是一种电机系统，常被用以完成电路或电子机器等相互间电器连接，简单的说它将一个回路上的两个导体桥接起来，使得电流或者讯号可以从一个导体流向另一个导体。作为电子元件，它的密封性防水性是相当重要的，一旦密封性防水性达不到标准，就会出现进水短路的情况，会造成严重的安全事故。

那么，电子连接器密封检测是如何进行进行的呢？希立仪器将与大家分享一则关于电子连接器密封性防水性气密性检测案例，希望对大家有所帮助。

一、 连接器的气密性检测难点

1. 本次需要检测的连接器整体呈不规则形状，无明显出气口，检测时需要考虑它的密闭性；

2. 连接器的精密程度较高，主要检测前后导体相连接的位置的密封性，对直接检测不利，无法很好的通过气体的泄露值判断连接器的气密性。

二、 连接器的气密性检测过程展示

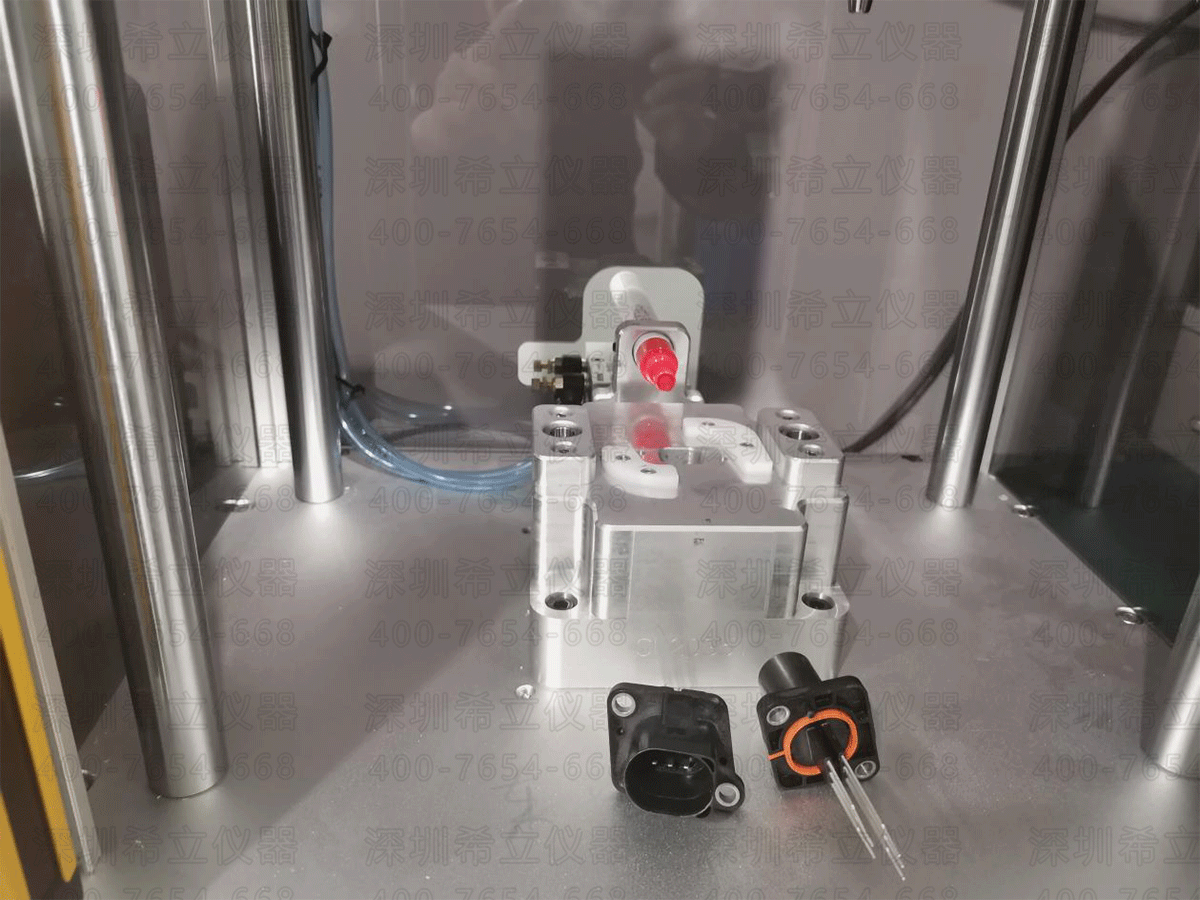

1. 针对连接器的外形，定制了专门的模具，整个模具是按照连接器的整体外形进行铸造的，连接器放进去之后卡得刚刚好，这样在检测时上下模具进行闭合就能够形成密闭的空间；

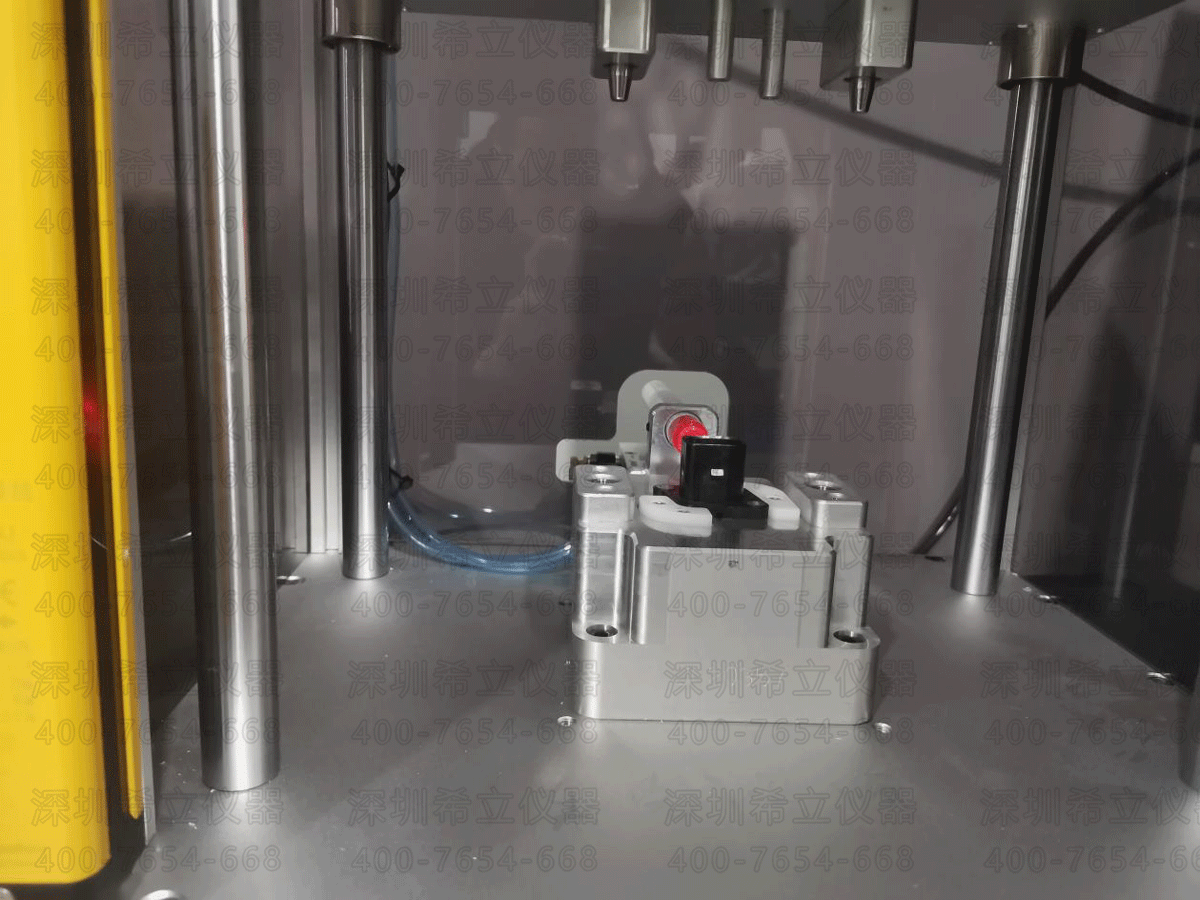

2.将连接器放入到工装模具中，与希立仪器的气密性检测仪连接，仪器内部有一个阀岛、储气罐等部件及设定好的程序，通过连接后，按下启动键。此时，上下模具开始闭合，往模具内部充入不含杂质的干净气体，仪器传感器会通过模具内部的气体饱和度判断产品的密封程度。

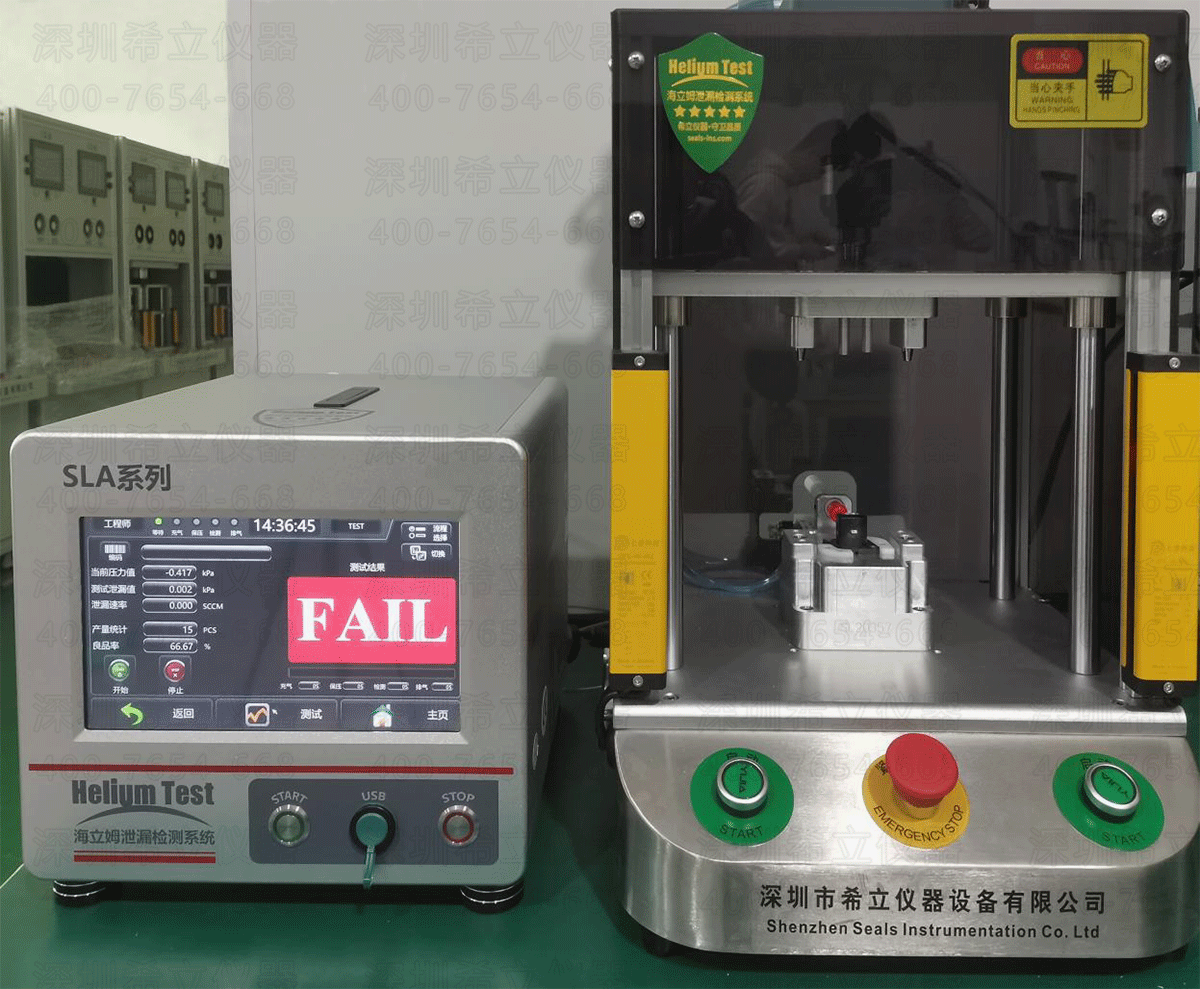

3. 如果连接器是不密封的，出现漏气的现象，这时仪器中泄漏值显示数据也越来越大，同时压力值下降，这时候就能够判定是否漏气，仪器测试结果也会显示出FAIL，意味气密检测不通过；如果测试的连接器不漏气，充气后工装模具里面的气体就会处于恒定的状态，仪器上面所显示的压力值与泄漏值也是稳定的，仪器测试结果则显示PASS字样，表示气密性检测通过。
