塑料波纹管气密性检测仪密封性检测案例希立仪

波纹管是指用可折叠皱纹片沿折叠伸缩方向连接成的管状弹性敏感元件。波纹管在仪器仪表中应用广泛，主要用途是作为压力测量仪表的测量元件，将压力转换成位移或力。波纹管管壁较薄，灵敏度较高，工作时在内部压力的作用下沿管子长度方向伸长，使活动端产生与压力成一定关系的位移。一旦波纹管有破损或密封性达不到要求，那么会出现相关仪器测量数据不准确的结果，所以波纹管气密性检测是很有必须要的，测试合格后才能出厂销售。

那么塑料波纹管气密性检测呢？塑料波纹管气密性检测和大多产品的密封检测方法一样，只不过要充分考虑产品变形对检测结果的影响，可使用SLA波纹管气密性检测设备进行测试。

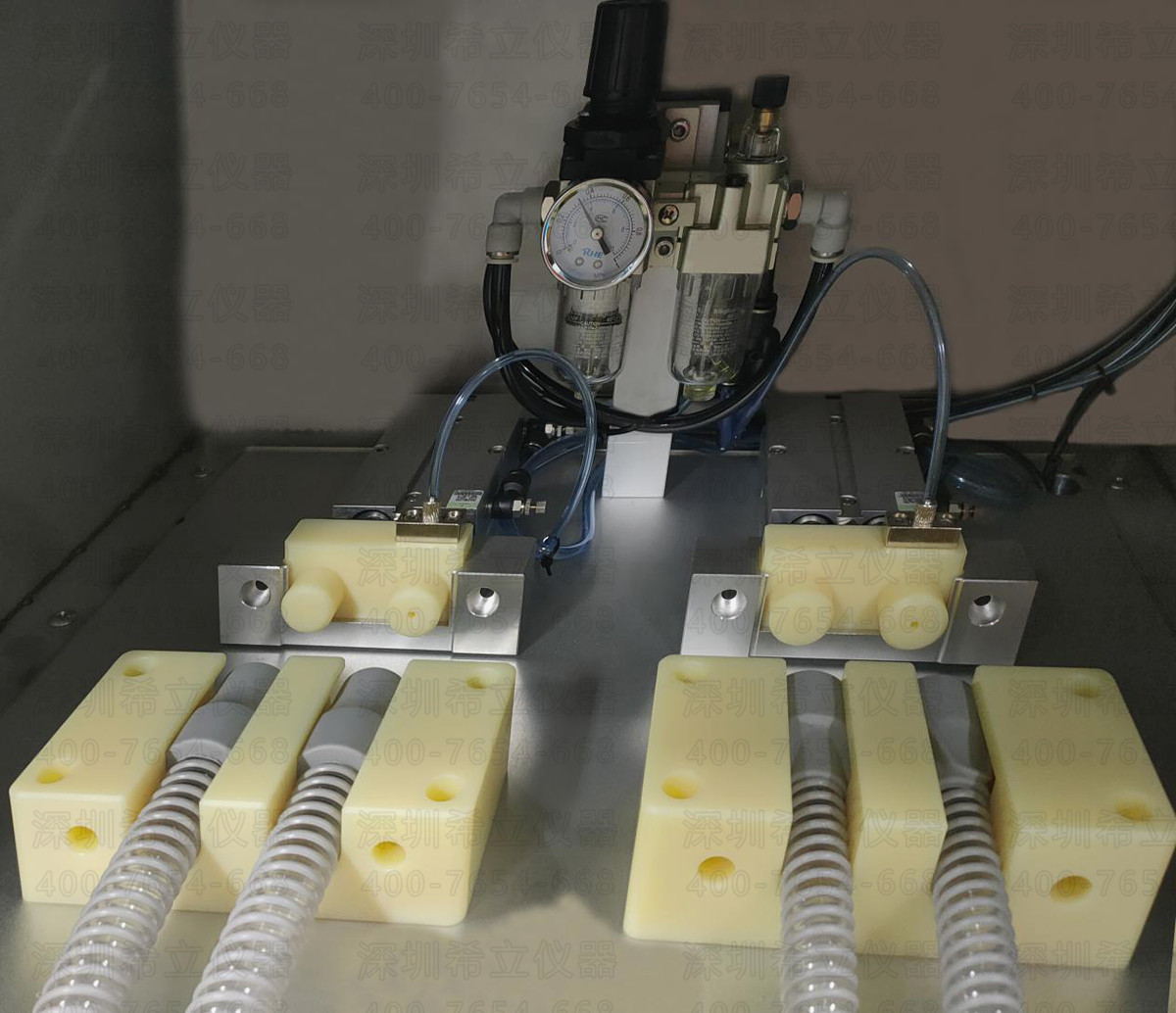

波纹管气密性检测时先要为产品量身定制气密性检测设备波纹管气密性检测的工装夹具，因为波纹管容易变形和两端都是端口，所以做夹具时需固定好波纹管和密封住波纹管的一端。（如下图所示）

波纹管气密性检测工装做好之后，将工装夹具与希立仪器的气密检测仪相连接，然后采用气密检测仪对波纹管进行密封性检测。气密性检测仪是以压缩空气为介质，对工装与工件形成的检测端充入目标压力气体，平衡一段时间之后进行检测，气密性检测仪根据工件内部气压的微弱变化计算出所检测产品的泄漏率，然后通过和仪器上设置的标准泄漏率进行对比，从而判断出工件是否合格。

波纹管气密性检测难点分析：针对不同产品密封性检测，检测工装都需要量身定制，由于塑料波纹管的产品特定性和材质特性，在制作工装时一定要考虑到管子的变形因素和密封方案， 比如固定长度、固定粗细，当然还有好多具体的因素要考虑，比如管子是软管硬管、管粗直径、参数要求等等。产品模具工装制作是比较复杂的，需要具体问题具体分析。当然，一台稳定性好、精度高的气密性检测仪才是密封性检测准确性的保证，如希立仪器SLA直压系列气密性检测仪等。

本文源于深圳市希立仪器设备有限公司，主营直压\差压\流量型气密性检测仪、防水测试设备，系统性为客户解决气密性检测、IP防水检测，气密性检漏问题，具有自主知识产权和持续创新能力,售后服务保障能力的高科技公司。
