【N32L40XCL-STB 开发板评测】SPI接口评测

一、 测试项目
N32L40XCL-STB V1.0 SPI接口

二、 测试环境
开发板：N32L40XCL-STB V1.0
开发环境：RT-Thread studio V2.2.6
RT-Thread版本：4.1.1
SPI外设资源：
测试对象：中景园1.8吋TFT LCD,驱动IC：ST7735

三、 N32L40XCL SPI简介
N32L40XCL片内集成2个SPI接口，SPI允许芯片与外部设备以半/全双工、同步、串行方式通信。此接口可以被配置成主模式，并为外部从设备提供通信时钟(SCK)。接口还能以多主配置方式工作。它可用于多种用途，包括使用一条双向数据线的双线单工同步传输，还可使用CRC校验的可靠通信。
主要特性：
 3线全双工同步传输；
 带或不带第三根双向数据线的双线单工同步传输；
 8或16位传输帧格式选择；
 主或从操作；
 支持多主模式；
 8个主模式波特率预分频系数(最大为fPCLK/2)；
 从模式频率(最大为fPCLK/2)；
 主模式和从模式的快速通信。

四、 测试软件环境搭建
1、 新建工程

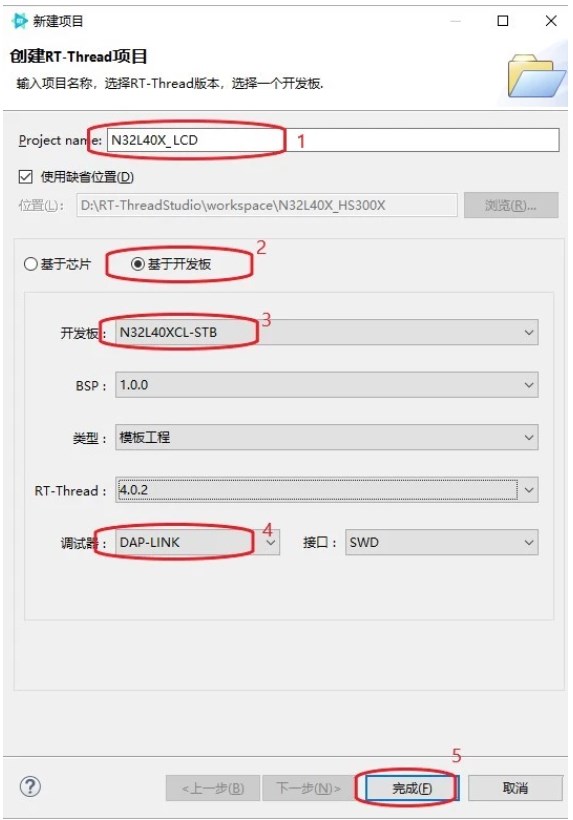

图1 生成新工程步骤

选择新建—>RT-Thread 项目，出现对话框，分别按照1~5步骤进行生成新RTT项目，如果第三步没有对应的开发板，需先在SDK库中增加对应的开发板。
2、 配置SPI
在左侧项目资源管理器中打开新建的项目，按图2双击RT-Tread Setting设置项，按图2、3完成相关项设置。

图2 驱动设置

图3 设置SPI1配置项
3、 添加LCD驱动程序，修改SPI引脚号
直接采用中景园提供LCD驱动程序，将bsp_display.c、bsp_display.h、oledfont.h、zk.c四个文件添加到工程中，打开bsp_display.h，修改SPI引脚号如下：

#define LCD_RST_PIN GET_PIN(B, 13) //PB13
#define LCD_DC_PIN GET_PIN(B, 14) //PB14
#define LCD_BLK_PIN GET_PIN(B, 15) //PB15
#define LCD_SCL_PIN GET_PIN(A, 5) //PA5
#define LCD_SDI_PIN GET_PIN(A, 7) //PA7
#define LCD_CS_PIN GET_PIN(A, 4) //PA4
#define LCD_MISO_PIN GET_PIN(A, 6) //定义MISO引脚为PA6
#define ZK_CS_PIN GET_PIN(A, 9) //定义字库片选CS引脚为PA9
注：这款LCD带汉字库芯片。
添加头文件：

#include
#include
打开main.c文件，添加以下三个头文件：

#include "drv_gpio.h"
#include "bsp_display.h"
#include
4、 添加路径

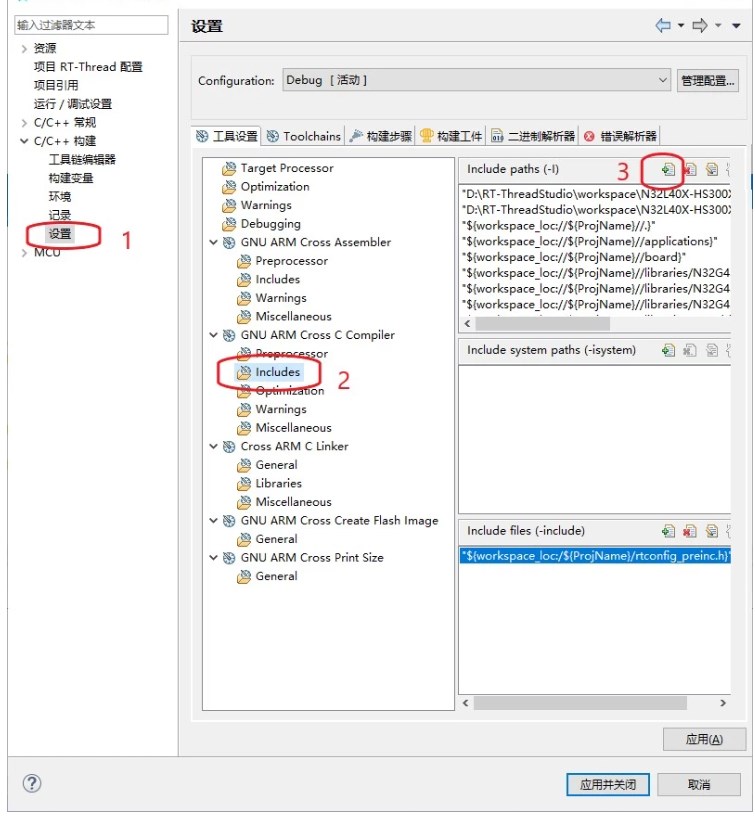

图4 设置新增头文件路径
按照图5步骤分别添加bsp_display.h、drv_spi.h、sensor_renesas_hs300x.h所在目录路径：

“..N32L40X-HS300Xrt-threadcomponentsdriversincludedrivers"”
“.. N32L40XCL_LCDbsp”
“.. N32L40XCL_LCDlibrariesn32_drivers”
5、 修改程序
打开main.c,在int main中添加如下程序段：

LCD_Clear(WHITE);
Display_Asc_String(1,1,4,"1",RED);
Display_GB2312_String(30,10,2,"欢迎参与",RED);
Display_GB2312_String(15,30,3,"国民技术",BLUE);
Display_Asc_String(10,60,5,"RT-Thread",BLUE);
Display_Asc_String(20,90,5,"N32L40X",BRED);
Display_GB2312_String(30,120,2,"评测活动",RED);
至此修改工作全部结束，编译下载运行。

五、 总结
由以上例子我们可以看出，SPI总线运行正常，数据传送正确。在国民技术的《N32L40XCL-STB 开发板》上利用Rt-thread进行二次开发很方便，用户上手较容易。
