关于波形发生器，你知道多少？

波形发生器：

波形发生器是用于产生各种形状和频率电信号波形的电子测量仪器。根据用户配置，可以输出不同频率、振幅、相位和波形的信号。波形发生器既可以生成各种标准信号，如正弦波、方波、三角波、锯齿波等，同时也可以通过预设参数或者导入波形函数、序列数据等方式，输出想要的波形。

○ 波形发生器分类 ○

WAVEFORM GENERATOR

波形发生器常见分类有AWG、AFG、DPG、SPG等。那么这四种波形发生器分别代表什么呢？下面为大家一一介绍各种波形发生器的含义。

Arbitrary Waveform Generator

AWG，任意波形发生器。AWG是我们最常见的波形发生器之一，根据用户自身的需求生成想要的波形。标准模式下，基于标准波形，包括正弦波、方波、三角波等等，可以输出预设参数配置的信号。同时，任意模式下，用户也可以导入波形数据到AWG中，输出特定波形。一般数据文件支持格式为.txt/.m/.csv/.wav等等。

Arbitrary Function Generator

AFG，任意函数发生器。AFG可以生成各种周期性波形信号，用户可通过设定波形函数、数值算法或者直接导入数据点的方式，创建所需波形。

Digital Pattern Generator

DPG，数字码型发生器。DPG是生成数字信号序列的发生器。我们知道在数字电路（FPGA/ASIC）测试仿真验证的时候，往往需要输入特定数字激励信号，DPG就是模拟输出数字信号。此外，对于一些常见的通信协议、控制信号的模拟仿真，DPG也是一个不错的选择。

Serial Pattern Generator

SPG，串行模式发生器。顾名思义，SPG是用于生成串行的二进制数字信息流，一位一位地按照协议规则发送。在SPG中，多级模式具有不同级别的电平。例如，4级模式下，可以使用4个不同电平表示不同状态（00，01，10，11），适用于较复杂的通信协议。

○ 虹科方案 ○

WAVEFORM GENERATOR

那么有没有一款信号发生设备可以囊括上述AWG\AFG\DPG\SPG四种发生器功能呢？

仅需1台虹科高性能信号发生器就可以完全满足这四种信号发生模式。我们集AWG、AFG、DPG、SPG发生器于一体，可以输出各种你想要的信号。

以虹科一款高性能波形发生器AWG5062为例，各个模式发生器关键参数如下：

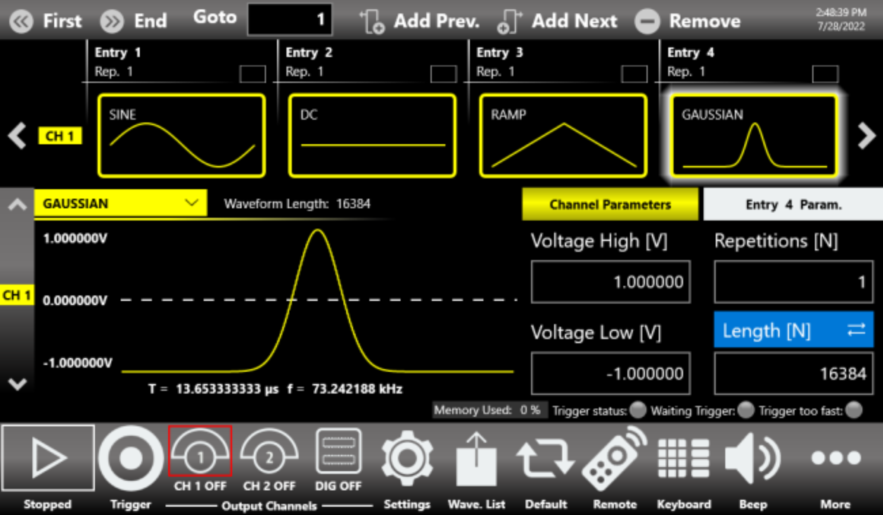

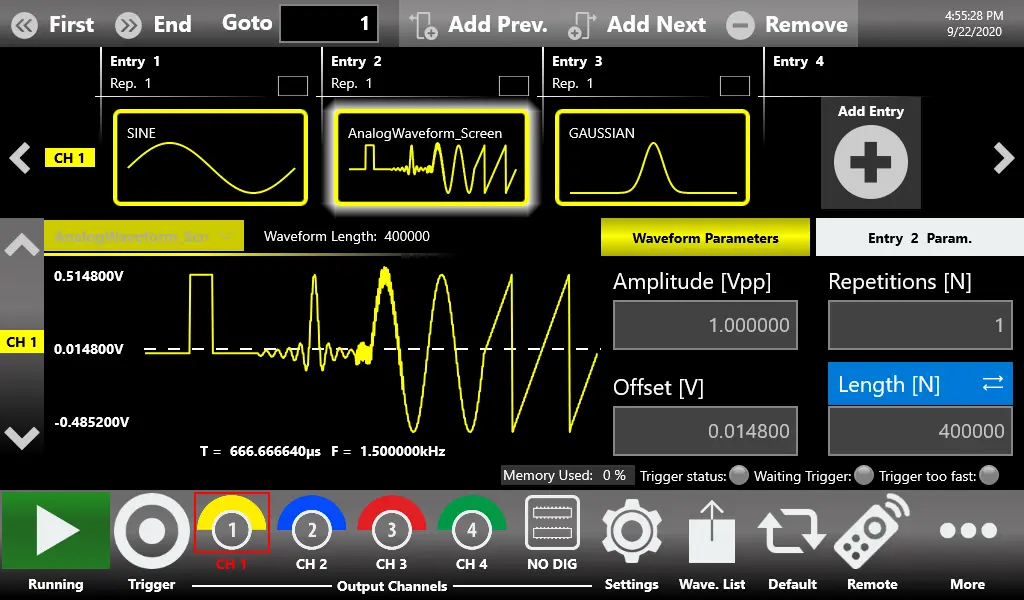

AWG模式

•16 bit垂直分辨率

•6.16 GS/s采样率

•6 GHz输出频率

•<110 ps上升/下降沿转换时间

•支持8位、16位、32位数字通道输出

•单端输出5Vpp，50欧输出阻抗

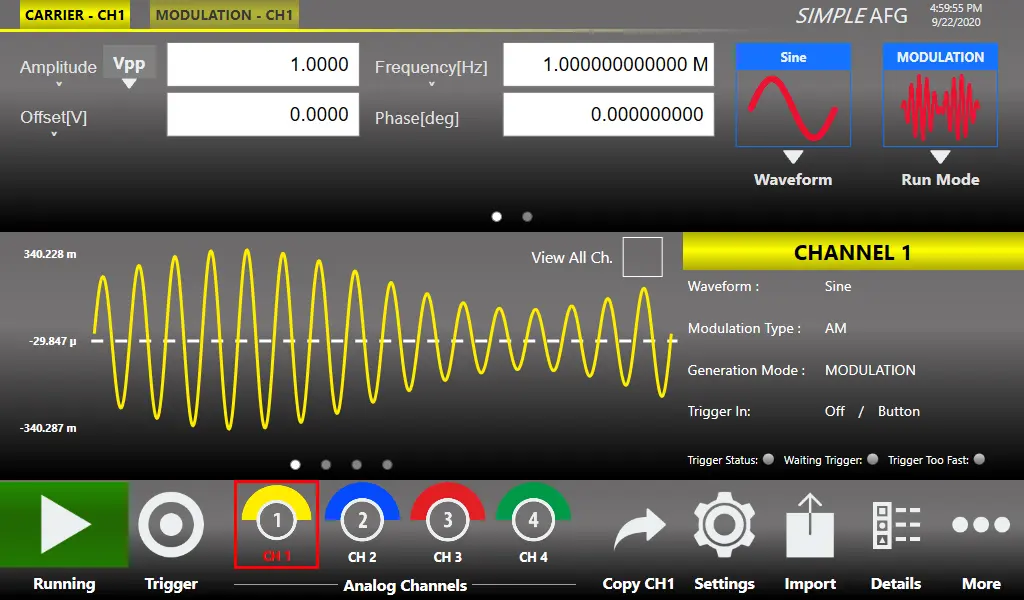

AFG模式

• 2 GHz 正弦波形

• 6.16 GS/s采样率，16bit垂直分辨率

• 单端输出5 Vpp,50 Ω输出阻抗

• 强大的DDS数字直接合成模式

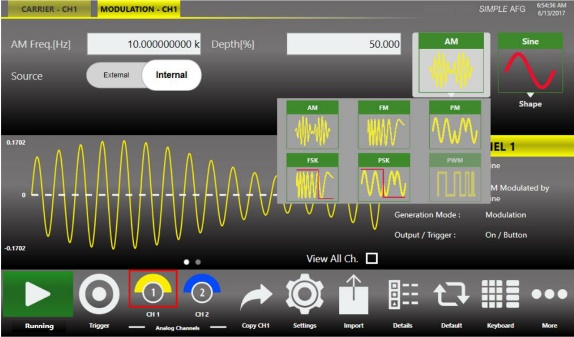

• 支持AM、FM、PM、FSK、PSK、PWM

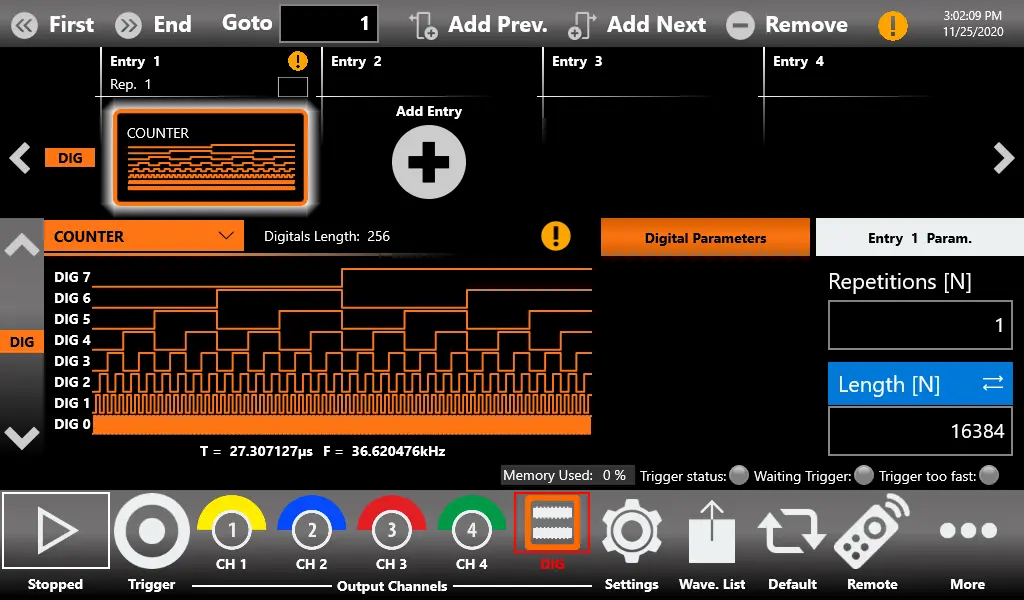

DPG模式

• 支持时钟、自定义、伪随机、脉冲、直接输出模块

• 运行模式包括连续、调制、突发

• 支持输出LVDS，LVTTL电平

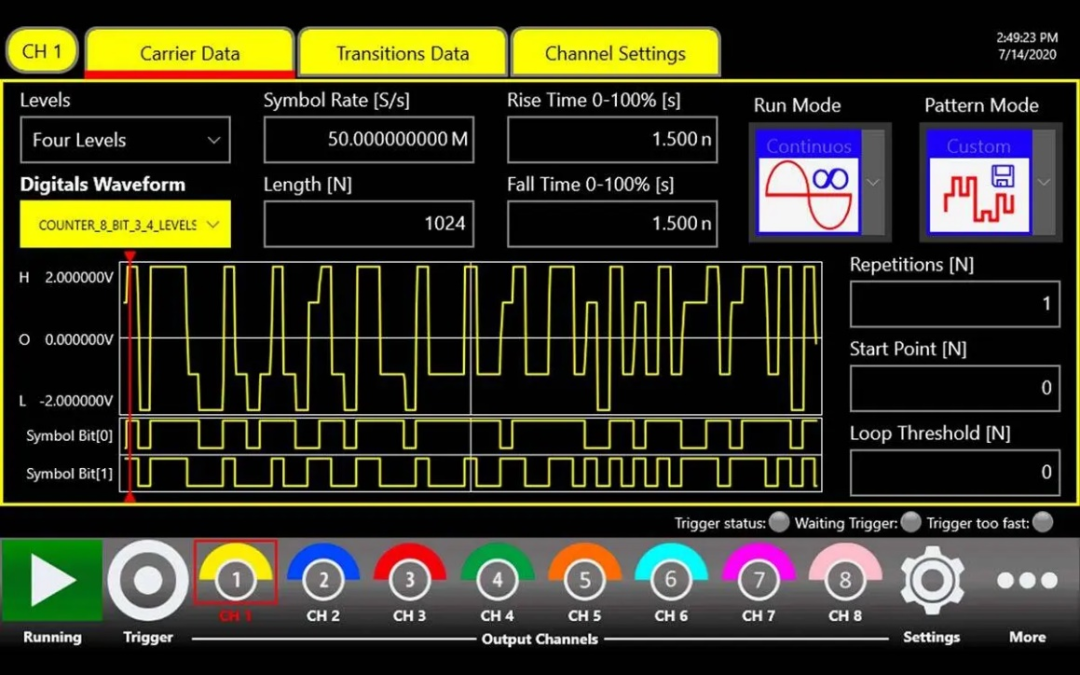

SPG模式

• 1.5 Gbit/s NRZ、RZ和R1比特流

• 支持2、3、4多级模式

• 每次信号过渡具备64个采样点的任意形状，过渡时间可编程

• 单端输出幅值高达5 Vpp, 50 Ω输出负载
