电气设备管理可视化——ZRDCT-30开关柜无源无线测

ZRDCT-30型开关柜无源无线测温系统是为满足电力设备（如开关柜、电缆接头等）的测温需求而开发的。该无线温度传感器采用了CT取电，并通过无线传输方式将数据发送至无线温度监测主机，温度监测主机通过无线/有线通信方式发送到平台，由平台记录设备实时运行温度的数据。为设备的安全使用及维修提供历史数据，并实现了设备热故障预知维护。

无线测温传感器还具有完全无源（不需电池）、可无线读取的优点，有效解决了电力测温要求绝缘等级高耐高温、维护方便等问题。

研发背景：

（1）防止事故 减少损失

电力设备作为工业生产中重要的设备，运行状态的异常会带来安全事故和损失。

（2）评估设备 运行状态

通过实时获取电力设备运行状态下是否出现局放现象和温度的变化情况， 可评估设备运行状态。

（3）保障设备 安全运行

对电力设备开关柜等进行温度监控，对设备安全运行具有重要意义。

开关柜无线测温系统架构：

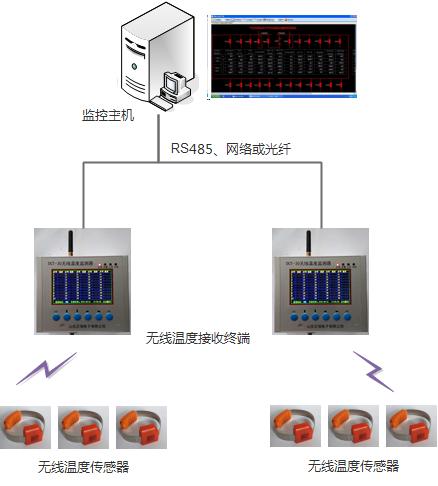

开关柜无线测温系统主要由无线温度传感器、无线温度监测器、系统软件三部分组成。

（1）无线温度传感器

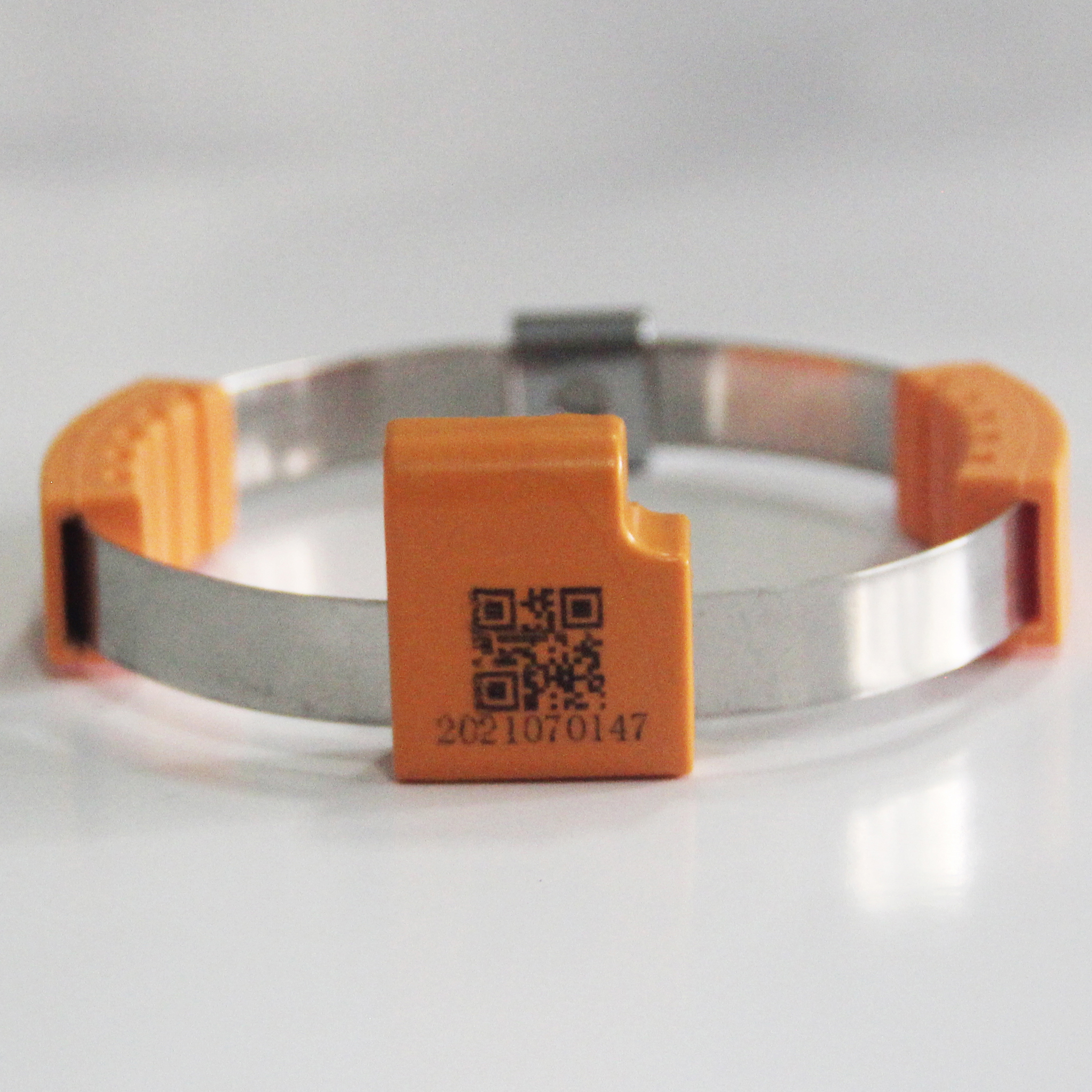

无线温度传感器具有小巧的体积，与被测物体表面直接接触时，能保证快速测量温度的变化，并将温度变化的信号传到信号处理及无线发射器，进行信号处理并将处理后的信号通过无线传输到温度监测器。感应电源采用小CT磁饱和技术由一次电流感应出电源，将其安装在开关柜触头或电缆接头上，当通过电流保持在5A以上，感应电源即可不间断提供给传感器稳定的工作电压，消除了电池供电需要停电更换的弊端，大大减少了维护工作量。

（2）无线温度监测器

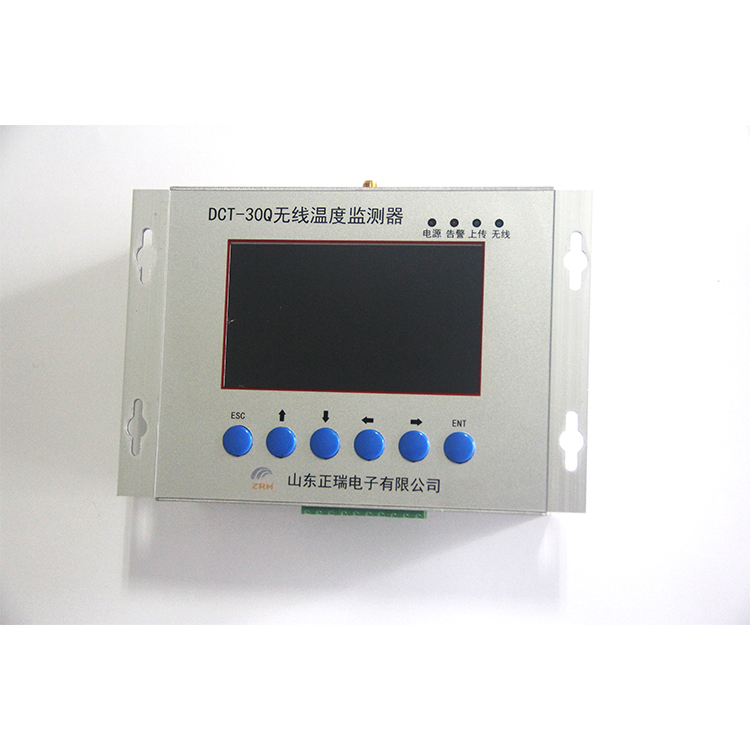

无线测温监测器用于接收无线温度传感器发射的无线数字信号, 并将信号转换成电信号,经内部电路处理，通过彩色液晶显示屏显示当前所测温度。同时上传到监控主机，使运行人员能够对温度进行实时在线准确地巡检，对高压电气设备接点温度状态能够及时地掌握。

（3）系统软件

山东正瑞ZRMSCADA无线测温监控软件界面可根据用户要求组态各种画面。可以采集无线温度监测器数据，通过组态画面实时显示温度，超限报警，能够查询温度历史数和曲线进行分析，可通过手机APP查看数据和接收报警通知。同时能够将数据上传阿里云服务器，通过手机APP查看和报警。

具有ModbusRTU，ModbusTCP，CDT等多种标准协议，可以增加其他非标准协议通信模块。

开关柜无线测温的优点：

（1）实时性：温度采集时间间隔可以按秒级设定，保证数据的记录、分析及时准确，为设备检修、生产调度等提供可靠依据。

（2）安全性：独立式等电位绝缘安装，有效避免爬电影响，

（3）准确性：进口高精度数字式温度传感器，采用接触式测温，测量精准度可达±1℃。

（4）易用性：基于优良的操作平台，采用模块化设计，操作简便。

（5）低成本高效益：可以节省人员，提高工作效率；

开关柜无源无线测温系统与现有的测温技术相比具有无源、无线、高可靠性、免维护等独特优势，为用户设备的安全运行提供了可靠保障。

开关柜无源无线测温系统应用在电气设备的各种触点、连接点，如：母线接头、电缆接头、室外刀闸开关触点、变压器及电动机引线接头等测点。系统可以显示整个温度场的分布，可清晰发现温度异常点，判定故障隐患。提前采取措施，避免事故的发生。
