稳压管和tvs管的区别 tvs管可以当稳压管用吗

一道面试题

照例，先抛出来一道面试题：“TVS管和稳压管有哪些区别？”。其实这算一个开放性问题，没有界定问题的维度、范围，那能说的区别会比较发散。这也造就了不同人给出的答案可能会五花八门、千差万别。这也是这个问题的难点所在。

要抓关键点

针对这个问题，如果要拿到面试官的好评，就要抓问题的关键点。可是什么才是关键点？

①TVS有单向和双向的区分，稳压管都是单向的；

②TVS通流比较大，20A都算正常，稳压管通流较小；

③TVS常放置在接口引脚处，稳压管放在板内信号或电源上；

④TVS响应时间很快，可达ps级，稳压管很少将相应时间；

以上几条，不晓得有没有你想到的答案。上面这几条，对不对？都对，不过反正我觉得这几个都没有抓住问题关键点。

  抓关键点（I）

怎么才算关键点？提到的区别点需要同时关联到TVS和稳压管的关键属性，这也大概率是面试官想要考察的知识点。

提到TVS，肯定绕不开的是V-I伏安特性曲线，这在每个TVS规格书上都有明确标注，这就是其关键属性。在稳压管的规格书上也同样会有V-I伏安曲线，因此这里就是需要对比的一个关键点。

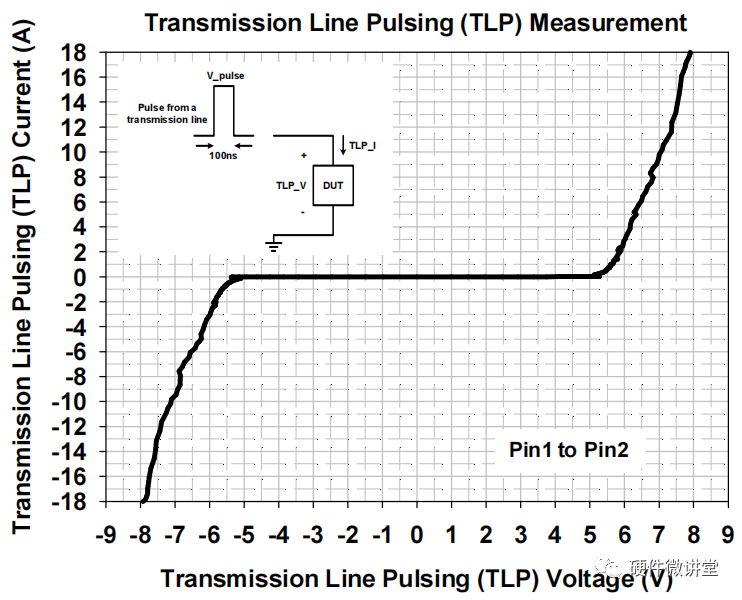

如下图所示，TVS的V-I特性曲线，截取自晶焱科技的AZ1613-01L Datasheet：

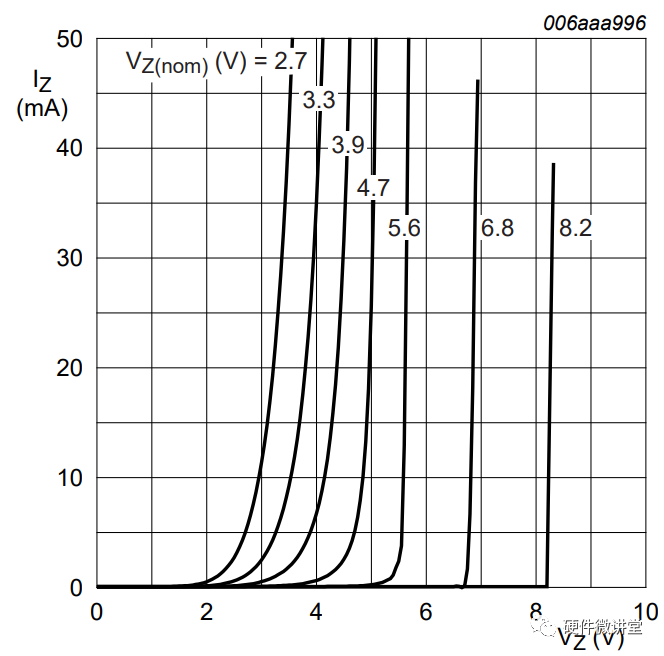

再看下稳压管的V-I特性曲线，截取自Nexperia的BZX84J Datasheet。

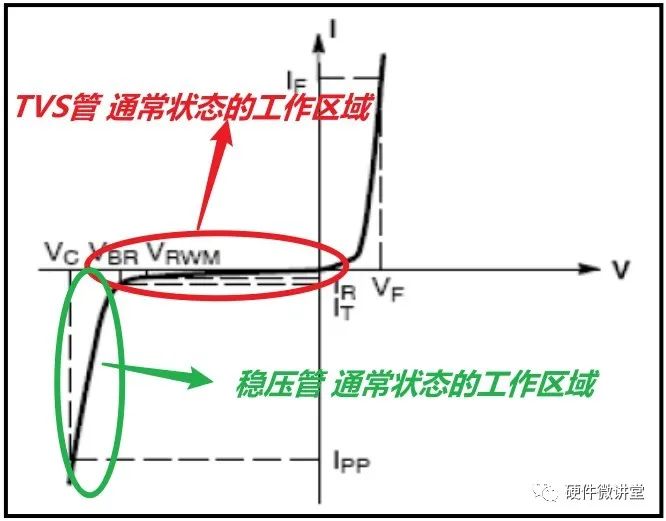

对比两者，发现V-I差别挺大，而且不直观。我们不妨在下面这个图中观察：

由于TVS管和稳压管都是反向接入，所以在V-I曲线中对应的都是负向电压。

如红色曲线所示，通常情况下TVS管是不动作(不击穿)，此时对应的电流Ir也很小，是漏电流。即通常TVS管工作在红色区域，不导通状态；

如绿色曲线所示，通常情况下稳压管是处于击穿状态，此时对应的电流相对较大，是反向击穿后的电流。即通常稳压管工作在绿色区域，击穿状态。

  抓关键单（II）

讲区别，绕不过去的点是应用场景。如下图，展示的是TVS管的应用场景。

TVS管用于在短时间内吸收输入的瞬时过电压，并对输出电压进行有效钳位。待瞬时的脉冲结束后，TVS又恢复到高阻状态，即不导通状态。

如上图所示，以6.8V的稳压管为例，当输入电压达到8V或10V时，输出电压依旧是稳定的6.8V。我们可以看出：稳压管用于将输入电压钳位到一个恒定电压。这是一个反向导通时持续的，稳定的。

  抓关键点（III）

对比上面给出的波形，可以看出，两者都具有电压钳位功能，但是防护目的却不一样。

①TVS的钳位：保护后级芯片不遭受过电压损坏；

②稳压管的钳位：给后级设备提供恒定电压。

  总  结

本周讨论的问题是：TVS管和稳压管有哪些区别？属于开放性问题，没有限定问题的维度及范围。基于该问题，本文的讨论，主要实际两方面：

①基于V-I伏安特性曲线，通常状态下工作区域的区别；

②基于工作原理，应用场景的区别；

③基于应用场景，防护目的的区别；

基于我个人理解，当回答出第一条的时间，面试官应该会有眼前一亮的感觉。当然本问题还会有其他答案，欢迎在留言区中讨论。

怎么样？一个简短的问题，给出的回答可浅可深。我的助攻只能到这里，能否晋升到陆地神仙境，一剑开天门，就看你的造化了！
