LOTO示波器实测过压保护芯片LP5300工作效果

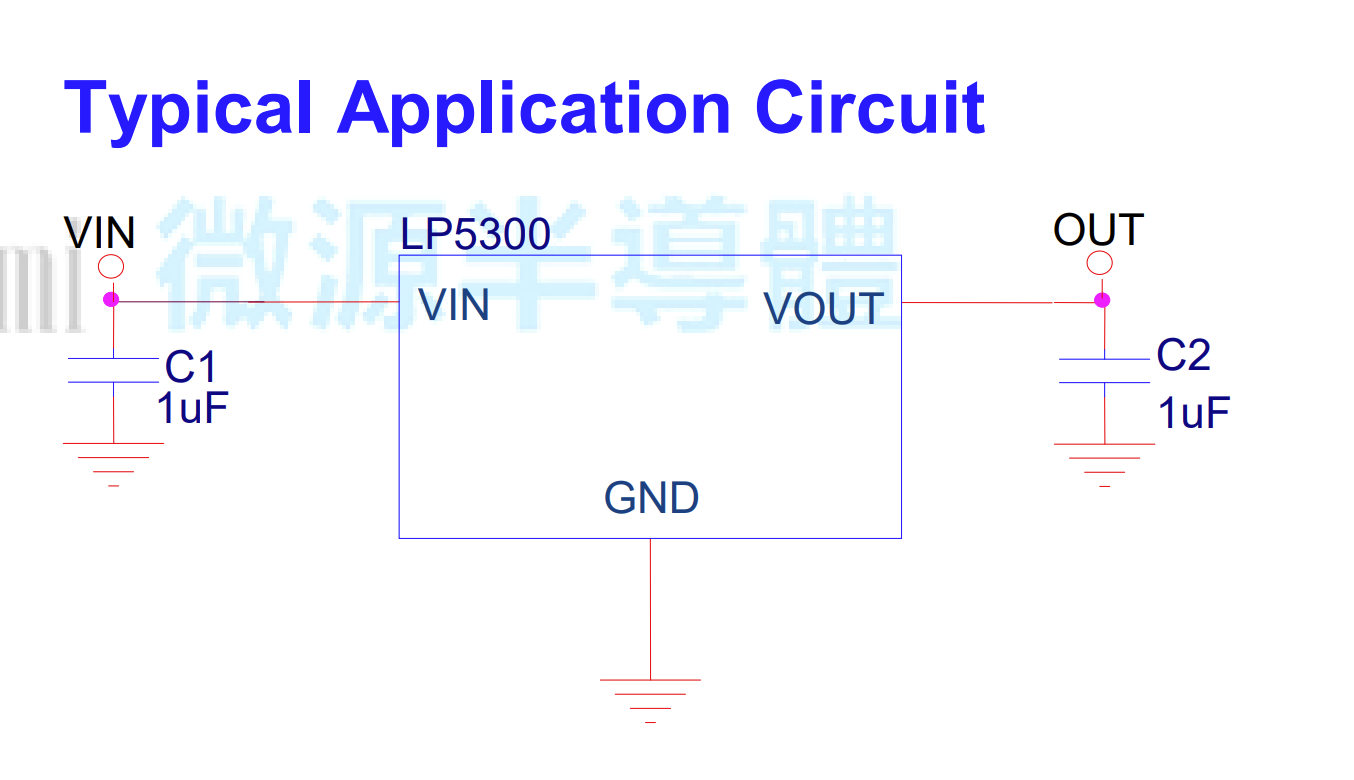

过压保护电路是电子产品设置中经常要用到的，以前都是用分立元件搭的各种经典电路，最近LOTO虚拟示波器客户推荐了一款很便宜的集成的过压保护芯片LP5300，体积很小，使用简单，外接两个电容就可以了，下图是它的典型应用电路：

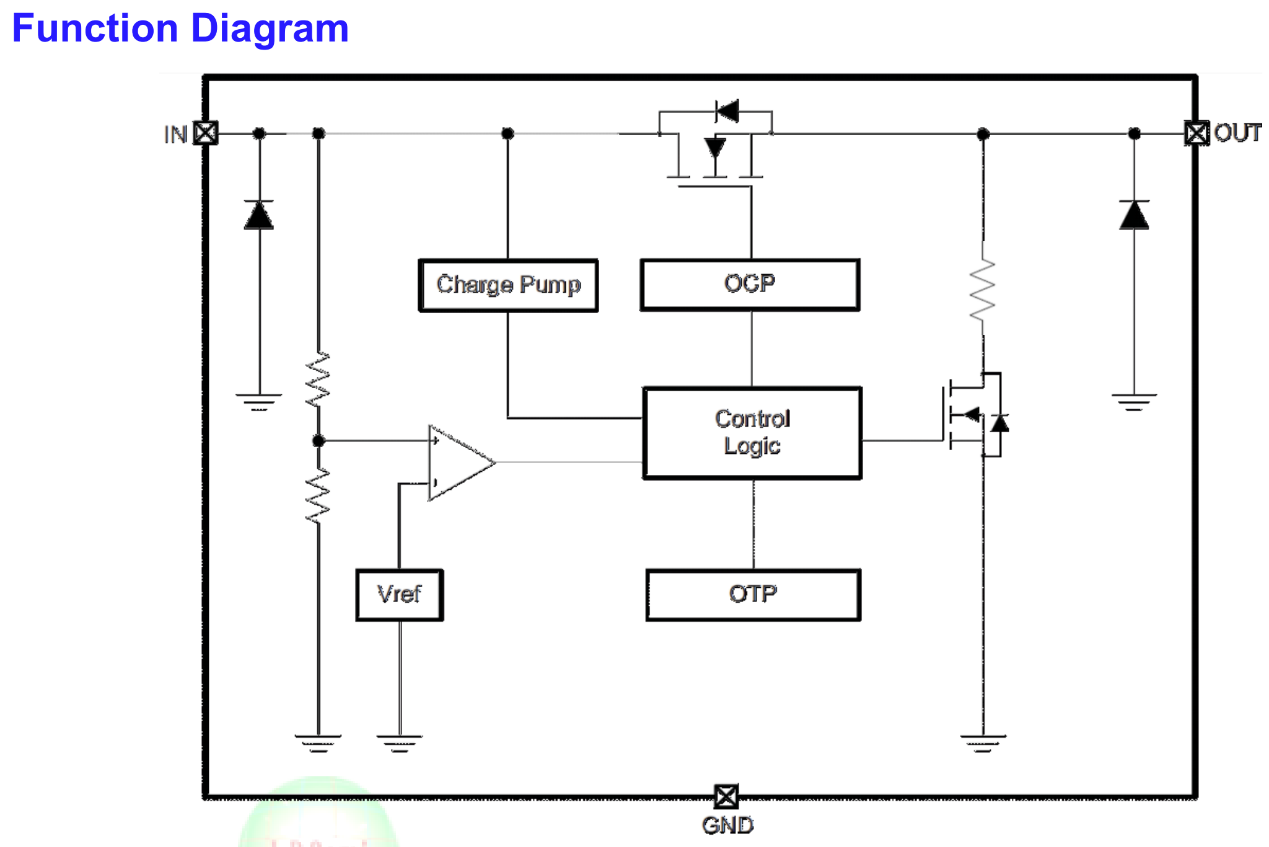

下图是它的功能框图：

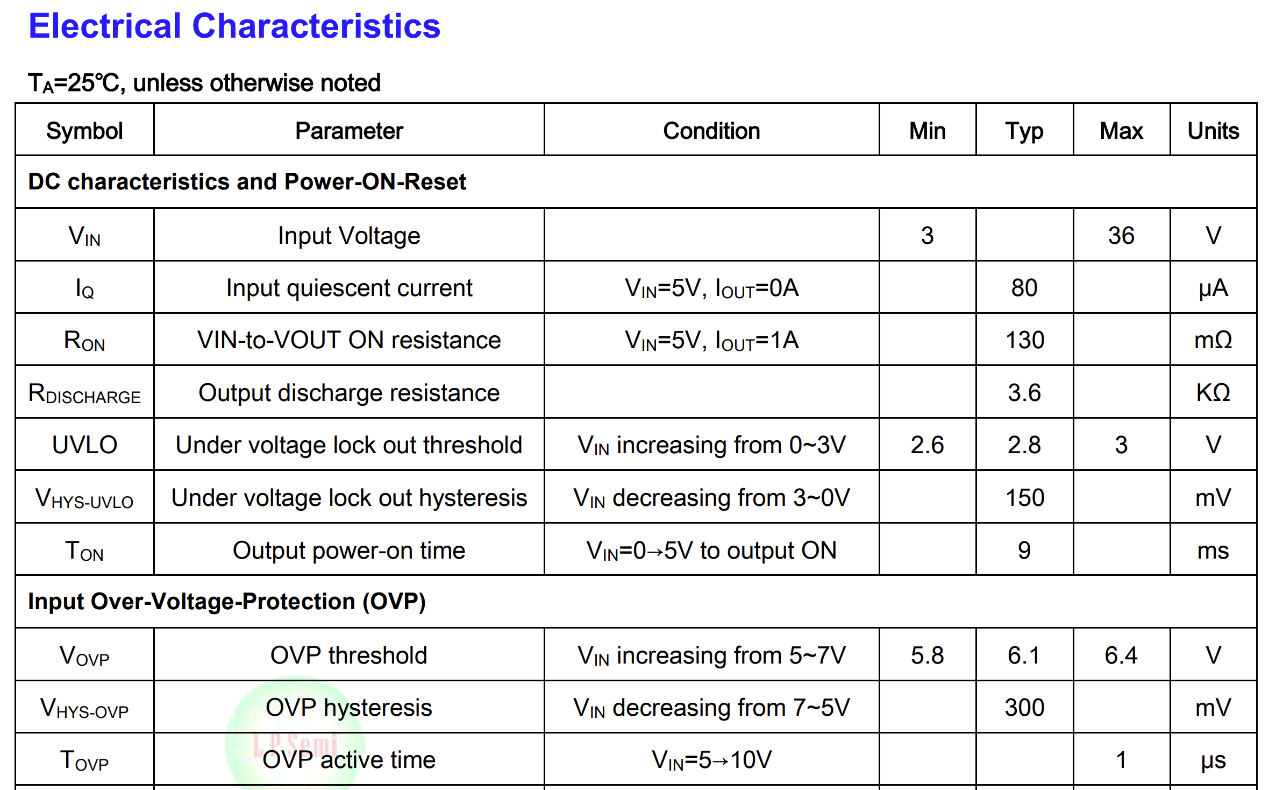

主要的电气参数：

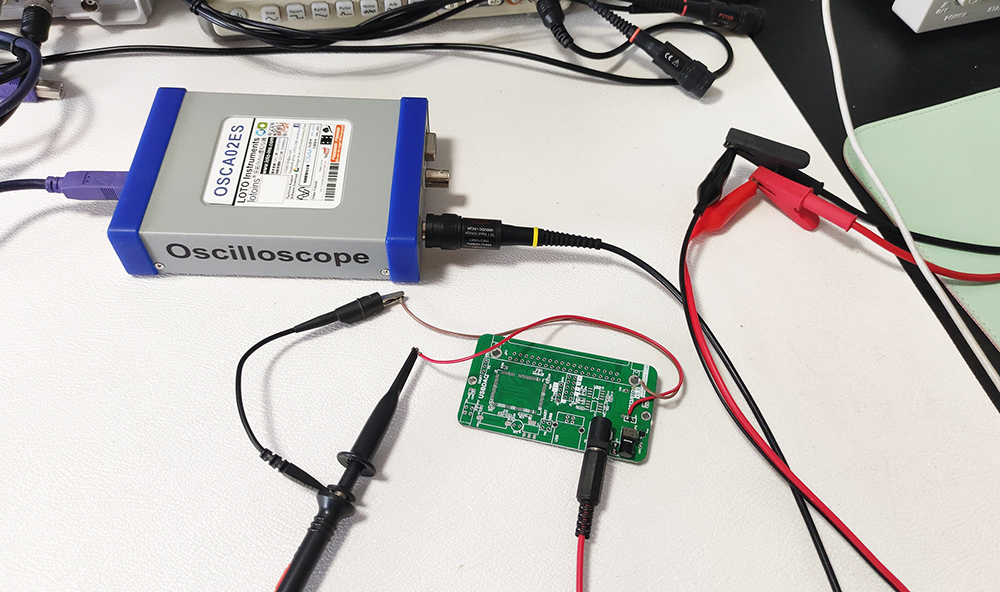

我们使用LOTO示波器实测这个芯片的过压保护效果。整体接线如下图所示：

上图使用的是OSCA02系列的示波器，带宽35M，我们使用一个通道，通过示波器探头接在LP5300的输出端，检测过压保护芯片的输出电压波形。输入端我们使用一个可调的数字电源，我们测试给定不同的电压输入情况下，过压保护的芯片输出的电压波形。

我们可以使用LOTO示波器的单次触发功能，把触发电平设置在1V左右，上升沿触发，时间档位使用1mS。

上图所示，我们外加3V左右的电压输入，按动开关瞬间的触发波形。电源电压被开关接通，经过了LP5300在输出端400微秒内从0电压上升到了3.1V的最高电压，最终稳定在3V。

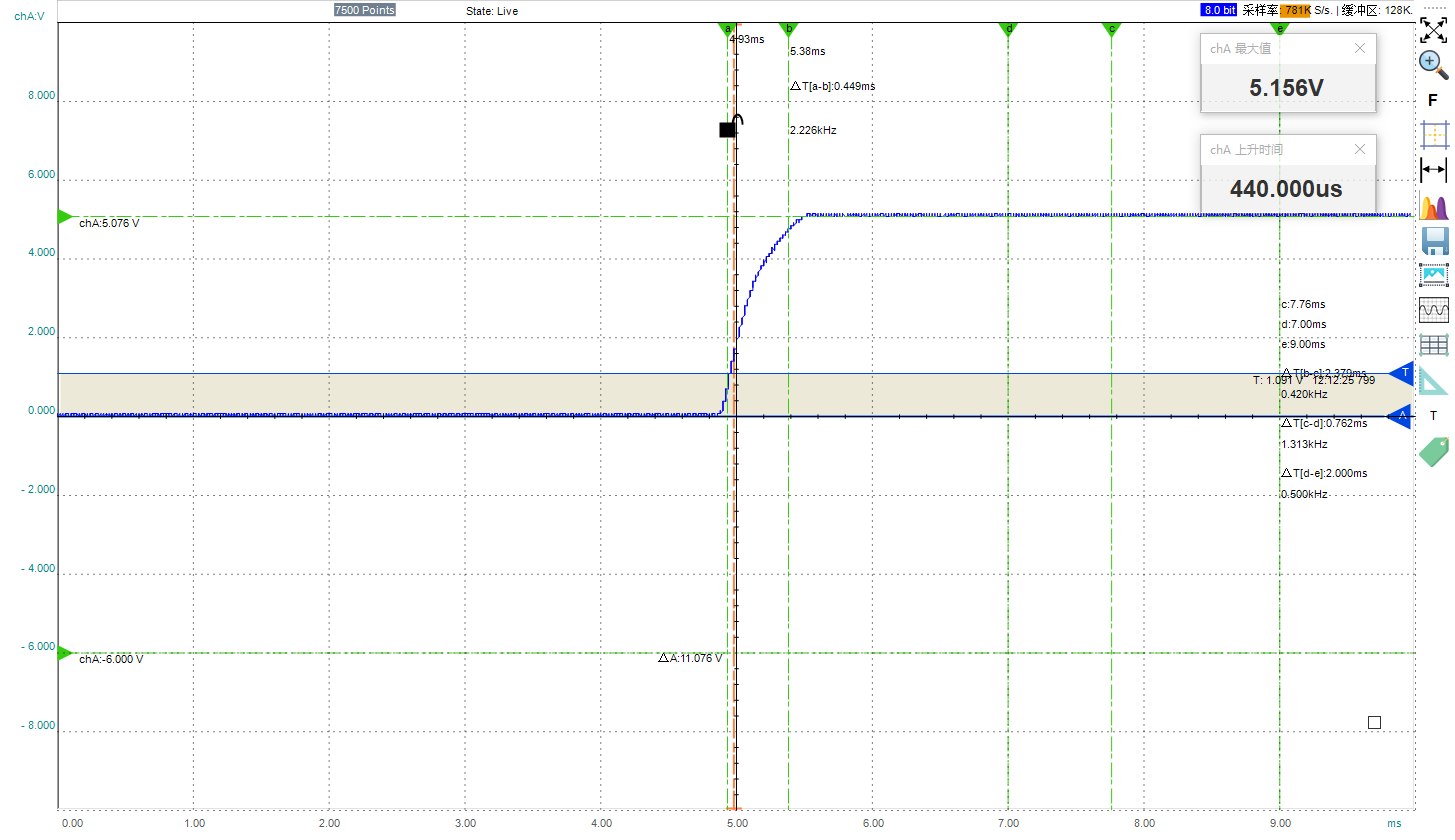

上图所示，我们外加5V左右的电压输入，按动开关瞬间的触发波形。电源电压被开关接通，经过了LP5300在输出端440微秒内从0电压上升到了5.1V的最高电压，最终稳定在5V。

上图所示，我们外加6V左右的电压输入，按动开关瞬间的触发波形。电源电压被开关接通，经过了LP5300在输出端从0电压上升到了1.72V的最高电压就不继续升高了，反而触发了保护，最终降回了0V。从而实现了过压保护。

实际测试发现只要输入电压高于5.85V左右，这个LP5300芯片就会启动保护，把输出断开，效果还可以。
